รายละเอียดสินค้า:
|
| ขนาดจอแสดงผล: | 4.3 นิ้ว (480 × 272) | แสดงความสว่าง: | 1,000 CD/M² (สามารถอ่านแสงแดดได้) |
|---|---|---|---|
| เทคโนโลยีแผง: | IPS (การสลับในเครื่องบิน) | ความลึกของสี: | 16.7 ล้านสี |
| อัตราส่วนความคมชัด: | 1000: 1 (ทั่วไป) | มุมมอง: | 85 °ทุกทิศทาง (CR≥10) |
| เทคโนโลยีสัมผัส: | I2C capacitive (โครงสร้าง g+g) | อุณหภูมิในการทำงาน: | -35 ° C ถึง +85 ° C (ช่วงอุตสาหกรรม) |
| อินเตอร์เฟซ: | RGB 24 บิตขนาน | ไอซีไดร์เวอร์: | ST7283 (สถาปัตยกรรม Ram-Less) |
| ไฟหลัง: | Edge Lit 16-LED (4 × 4 ซีรี่ส์) | การปฏิบัติตาม: | Rohs/Reach ปราศจากฮาโลเจน |
| การป้องกัน ESD: | ± 8kv Air / ± 4kV หน้าสัมผัส (IEC 61000-4-2) | คุณสมบัติพิเศษ: | การรองรับถุงมือ/สัมผัสแบบเปียก IP65 เป็นตัวเลือก |
| เน้น: | 4.3 นิ้ว IPS TFT LCD,จอแสดงผลความสว่างสูง 1000nit,หน้าจอ TFT ระบบสัมผัสแบบ capacitive |
||
1000nit จอ IPS ความสว่างสูง สําหรับสภาพแวดล้อมที่รุนแรง
SFTO430HD-7338A-CT ส่งผลงานที่สามารถอ่านแสงแดดได้สําหรับอุปกรณ์กลางแจ้งของสหรัฐอเมริกาและ HMI อุตสาหกรรมเยอรมัน โดยรวมแผ่น IPS 1000nit กับการสัมผัสขนาดอุตสาหกรรมออกแบบมาสําหรับการใช้งานที่ความชัดเจนและความน่าเชื่อถือทางออปติกส์ไม่ต่อรองได้:
| ประเภท | โมดูลนี้ | ผู้แข่งขันทั่วไป |
|---|---|---|
| ความสว่าง | 1000 cd/m2 (ยั่งยืน) | 600 ¢ 800 cd/m2 |
| ระยะความร้อน | -30°C ถึง +80°C | -20°C ถึง +70°C |
| ความรู้สึกต่อการสัมผัส | 0.5 มิลลิเมตร (โหมดถุงมือ) | 1.5mm+ |
| ประสิทธิภาพการใช้พลังงาน | 112mW (ไฟหลังสูงสุด) | 150~200mW |
| ความชัดเจนทางสายตา | 85% การส่งแสง | 70~75% |
พิกเซล-เพอร์เฟ็ค IPS: 0.198mm พิกเซล pitch กับ γ-การแก้ไข (ΔE<1.5)
การรับประกันความเหมือนกัน: > 80% ความเหมือนกันของความสว่างในเกรด 9 โซน
การสลับสีศูนย์: พิกัด CIE1931: ขาว (0.307x, 0.330y)
ความต้านทานการสั่นสะเทือน: ความยาว 1.5 มิลลิเมตร @ 55Hz (IEC 60068-2-6)
ผิวที่แข็งแรงด้วยสารเคมี: ทนต่อสารละลาย/ยาฆ่าเชื้อ (DIN 58196)
การผสมผสานที่ปิด: OCA / OCR lamination ป้องกันการหมอก
ST7283 ไดรเวอร์: กําจัดค่าใช้จ่าย RAM ของภายนอก
ความสมบูรณ์แบบของสัญญาณ: CLK jitter <0.1T (การทํางาน 40MHz)
การออกแบบความรบกวนต่ํา: DEN/HSYNC/VSYNC
| ตลาด | กรณีการใช้ที่สําคัญ | ค่าสําคัญ |
|---|---|---|
| สหรัฐอเมริกา (กลางแจ้ง) | เครื่องแสดงอุปกรณ์ก่อสร้าง | ความสามารถในการอ่านแสงอาทิตย์ 1000 นิต |
| เยอรมนี (อุตสาหกรรม) | HMI ของหุ่นยนต์โรงงาน | -30 องศาเซลเซียส เริ่มต้นเย็น |
| การแพทย์ | เครื่องติดตามการผ่าตัดพกพา | ปิด IP65 กันสารเคมี |
| การขนส่ง | แผ่นควบคุมรถไฟฟ้า | ความคุ้มกันการสั่นสะเทือน 55Hz |
ความสอดคล้องและการรับรอง
▸ EU: EN 62368-1, RoHS/REACH, VDE 0805 (เยอรมัน)
▸ สหรัฐอเมริกา: FCC Part 15B, UL 60950-1
▸ ความซื่อสัตย์: หมุนเวียนทางความร้อน 120 ชั่วโมง (-35 °C 85 °C), ISTA 3A การทดสอบตก
มิติทางกล
ข้อมูลสินค้า
| รายการ | รายละเอียด | หน่วย |
| ขนาด LCD | 4. 3 | นิ้ว |
| ประเภทแผ่น | IPS |
- |
| การแก้ไข | 480xRGBx272 | พิกเซล |
| โหมดการแสดง | ปกติเป็นสีดํา |
- |
| จํานวนสี | 16.7M |
- |
| ทิศทางการดู | ทั้งหมด |
- |
| NTSC | 50% |
- |
| อัตราความแตกต่าง | 1000 |
- |
| ความสว่าง | 1000 | cd/m2 |
| ขนาดโมดูล | 67.20 ((H) x105.5 ((V) x2.92 ((D) | mm |
| พื้นที่ทํางานของแพนล | 95.04X5386 | mm |
| พิกเซลปิช | 0.198x0.198 | mm |
| การจัดเรียงพิกเซล | สาย RGB | |
| น้ําหนัก | TBD | g |
| ไดรเวอร์ IC | ST7283 |
- |
| ขนาด RAM ของไดรเวอร์ IC | แรมน้อยกว่า | บิต |
| แหล่งแสง | 1 6 ชิป LED |
- |
| อินเตอร์เฟซ | RGB 24BIT |
- |
|
อุณหภูมิการทํางาน |
-30~+80 | °C |
| อุณหภูมิในการเก็บ | -35~+85 | °C |
รายละเอียด CTP
| ประเภท | ปริมาตร | รายละเอียด |
|
สาธารณะ |
โครงสร้าง | กระจกปก + กระจกเซ็นเซอร์ ITO (G+G) |
| การเสริมกระจกปกปิด | เสริม ด้วย เคมี | |
| ความแข็งของพื้นผิวของเลนส์ | ≥6H (ความแข็งของดินสอ) | |
| อัตราการส่งแสง | ≥ 85% | |
| อุณหภูมิการทํางาน | -30°C ~ +80°C, RH ≤90% | |
| อุณหภูมิในการเก็บ | -35°C ~ +85°C, RH ≤90% | |
|
เครื่องไฟฟ้า |
อินเตอร์เฟซ | I2C |
| การสัมผัส IC | FT5446 | |
| ความดันไฟฟ้า (VDD) | 2.8V ~ 3.3V | |
| ความต้านทานของเจ้าภาพ (SDA/SCL) | สามารถตั้งค่าได้บน Main-board | |
|
สังคม |
สภาพการทํางาน |
ใช้ได้ในหมอก/น้ําบนพื้นผิว/ถุงมือ |
|
พื้นที่ คุณสมบัติ |
สีผิว | ลักษณะที่ชัดเจน |
| การบํารุงผิว | สามารถปรับแต่งได้ | |
| LCD-TP Lamination | รายการของ AIR, OCA และ OCR | |
| ความสอดคล้อง | มาตรฐานทางสาร | RoHS & สอดคล้องไร้ฮาโลเจน |
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ |
หน้าที่ |
| 1 | LEDK | คาโทดไฟหลัง |
| 2 | LED_A | โอนอัดไฟหลัง |
| 3 | GND | ดิน |
| 4 | VCC | พลังงานไฟฟ้าแบบแอนาล็อกสําหรับ LCM ((2.8V) |
| 5-12 | R0-R7 | รถขนส่งข้อมูล |
| 13-20 | G0-G7 | รถขนส่งข้อมูล |
| 21-28 | B0-B7 | รถขนส่งข้อมูล |
| 29 | GND | ดิน |
| 30 | CLK | สัญญาณนาฬิกาพิกเซลใน RGB I/F |
| 31 | DISP | การแสดง |
| 32 | HSYNC | ซินคอร์แนชั่นแนวราบ สัญญาณในแบบ RGB I/F |
| 33 | VSYNC | สัญลักษณ์ในแบบ RGB I/F |
| 34 | DEN | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น RGB I/F DE |
| 35 | NC | |
| 36 | GND | ดิน |
| 37 | XR | ปิ้นแผ่นสัมผัส |
| 38 | YD | ปิ้นแผ่นสัมผัส |
| 39 | XL | ปิ้นแผ่นสัมผัส |
| 40 | YU | ปิ้นแผ่นสัมผัส |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย | คําสังเกต |
| ความดันไฟฟ้าแบบอนาลอก | VDD | -0.3~+46 | V |
- |
| ระยะความตึงเครียดเข้าทางตรรกะ | VIN | -0.3 ~VDDI+03 | V |
- |
| ระยะความตึงเครียดออกทางตรรกะ | VO | -0.3 ~VDDI+03 | V |
- |
สภาพการทํางานทั่วไป
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้า | VDD | 3.0 | 3.3 | 3.6 | V |
| ความดันไฟฟ้า NVM | VPP | 7.4 | 7.5 | 7.6 | V |
| ความแรงดันสูงเข้า | HIV | 0.7*VDD |
- |
VDD | V |
| ความดันต่ํา | VIL |
DGND |
- |
0.3*VDD | V |
| การออกแรงดันสูง | VOH | VDD-04 |
- |
VDD | V |
| ความดันต่ํา | VOL | DGND |
- |
DGND+04 | V |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | ||
|
การดู ระยะมุม |
ซ้าย | θL |
CR?? 10 |
80 | 85 |
- |
ระดับ |
|
| ใช่แล้ว | θR | 80 | 85 |
- |
||||
| ด้านบน | θT | 80 | 85 |
- |
||||
| ด้านใต้ | θB | 80 | 85 |
- |
||||
|
เวลาตอบสนอง |
ตัน+ทอฟ |
θ=Ф=0 ̊ |
- |
40 |
ms |
|||
| อัตราความแตกต่าง |
CR |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
| ความสว่าง | L | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
|
สี สี (CIE1931) |
สีขาว |
Wx |
ปกติ
θ=Ф=0 ̊ |
0.307 |
- |
|||
| วาย | 0.33 | |||||||
|
สีแดง |
Rx | 0.608 | ||||||
| รี | 0323 | |||||||
|
สีเขียว |
Gx | 0.317 | ||||||
| กี | 0.549 | |||||||
|
สีฟ้า |
Bx | 0.145 | ||||||
| โดย | 0.138 | |||||||
| ความเหมือนกัน | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% | ||

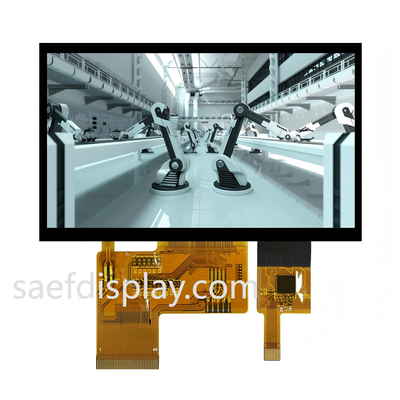

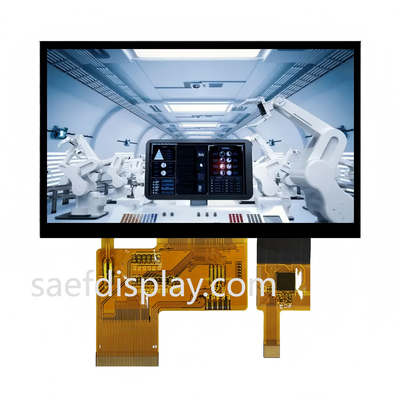

ภาพสินค้า
