รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | เส้นทแยงมุม 15.6 นิ้ว | ประเภทการแสดงผล: | โมดูล LCD TFT อุตสาหกรรม |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| อุณหภูมิในการทำงาน: | -35°C ถึง +85°C | ความสว่าง: | 500 ซีดี/ตร.ม |
| อัตราส่วนความคมชัด: | 1200:1 (ประเภท) | อินเตอร์เฟซ: | อินพุต LVDS 8 บิตตัวเชื่อมต่อ I-Pex |
| เทคโนโลยีสัมผัส: | แผงสัมผัสแบบ Capacitive | การบํารุงผิว: | การเคลือบ AG/AR/AF (เลือกได้) |
| ครอบแก้ว: | แก้วกอริลลา/แก้วอารมณ์/PMMA | จุดสัมผัส: | 10 จุด มัลติทัช |
| อินเตอร์เฟซแบบสัมผัส: | I²C/USB/RS232 (กำหนดค่าได้) | ตัวเลือก IC: | Eeti, Ilitek, Cypress, Goodix |
| การปรับแต่ง: | การพิมพ์ไหมโลโก้ตัดลึก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT สำหรับอุตสาหกรรมทางการแพทย์ RoHS,จอ LCD TFT 15.6" สำหรับอุตสาหกรรมทางการแพทย์ |
||
SFTO1560JD-7328BN ความสว่างสูง 15.6 " TFT LCD สําหรับสภาพที่รุนแรง
ออกแบบมาสําหรับสภาพแวดล้อมที่ต้องการ SFTO1560JD-7328BN เป็นแสงสว่างสูง 15หน้าจอ LCD TFT ขนาด 6 นิ้วที่ออกแบบมาเพื่อให้ภาพชัดเจนคล้ายคริสตัล แม้แต่ในแสงอาทิตย์ตรงหรือสถานที่อุตสาหกรรมที่มีแสงสว่างน้อยกับความสว่าง 500 cd/m2และ aระยะอุณหภูมิการทํางานที่กว้าง (-30 °C ถึง + 80 °C), จอนี้เหมาะสําหรับการใช้งานที่ต้องการความน่าเชื่อถือและความเห็นในสภาพที่ยากลําบาก
ทําไมต้องเลือก LCD TFT ความสว่างสูง
ข้อมูลทางเทคนิค:
การใช้งาน:
ออกแบบมาเพื่อตลาดโลก
SFTO1560JD-7328BN ตอบโจทย์ความต้องการที่เข้มงวดของอุตสาหกรรมยุโรปและอเมริกา โดยนําเสนอ:
ติดต่อเราสําหรับการสั่งซื้อจํานวนมากหรือการแก้ไขตามสั่ง!
ในบริษัทเซฟ เทคโนโลยี จํากัด เราเชี่ยวชาญในการจัดส่งจอแสดงผลงานสูง ให้กับลูกค้าทั่วโลกเราให้การสนับสนุนทางเทคนิค และราคาที่แข่งขันได้ สําหรับความต้องการของธุรกิจของคุณ.
รายละเอียด
| ปริมาตร | รายละเอียด | หน่วย |
| พื้นที่ทํางาน | 345.6 ((W) x 194.4 ((H) | mm |
| จํานวนพิกเซล | 1920 x RGB x 1080 | พิกเซล |
| พิกเซลปิช | 0.18 ((W) x 0.18 ((H) | mm |
| การจัดเรียงพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| แสดงสี | 8บิต | สี |
| การบํารุงผิว | HC | |
| อัตราความแตกต่าง | ประมาณ 1200 นาที1000 | |
| มุมมอง ((CR>10) | ประเภท 85/85/85/85 | deg |
| สี Gamut | 72% NTSC | |
| ความสว่าง | 500 โดยทั่วไป 425 นาที | cd/m2 |
| ความสว่างแบบเดียวกัน | 80% ปริมาณ 75% นาที | |
| การบริโภคพลังงาน | แม็กซ์10.65W ประเภท 9.55W | วัตต์ |
| มิติการออกแบบ | 363.8*215.9 | mm |
| น้ําหนัก | กรุงเทพมหานคร | กรัม |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
|
ไม่ ไม่ |
สัญลักษณ์ |
ไม่ ไม่ |
สัญลักษณ์ |
||
|
1 |
RE3P |
การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก ช่อง E3 ((Even) |
21 |
RO1N |
ข้อมูลความแตกต่างของ LVDS ที่ลบในช่องทางเข้า O1 ((Odd) |
|
2 |
RE3N |
ข้อมูลการเข้าความแตกต่างของ LVDS ลบ ช่อง E3 (( Even) |
22 |
RO0P |
ข้อมูลความแตกต่างของ LVDS เป็นบวกในช่อง put O0 ((Odd) |
|
3 |
RECLKP |
การนําเข้านาฬิกาความแตกต่างของ LVDS เป็นบวก t (Even) |
23 |
RO0N |
ข้อมูลความแตกต่างของ LVDS ที่ลบในช่องเข้า O0 ((Odd) |
|
4 |
จําได้ |
อนุภาคการใช้งานของ LVDS |
24 |
GND |
แผ่นดิน LCD |
|
5 |
RE2P |
การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก ช่อง E2 ((Even) |
25 |
NC |
SDA สําหรับการใช้ SAEF ปิงนี้ควรเปิด |
|
6 |
RE2N |
ข้อมูลการเข้าความแตกต่างของ LVDS ที่ลบ ช่อง E2 ((Even) |
26 |
NC |
SCL สําหรับการใช้ SAEF ปิงนี้ควรเปิด |
|
7 |
GND |
แผ่นดิน LCD |
27 |
NC |
MTP สําหรับการใช้ SAEF ปิงนี้ควรเปิด |
|
8 |
RE1P |
การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก ช่อง E1 ((Even) |
28 |
LCD_VCC |
พลังงาน LCD 3.3V |
|
9 |
RE1N |
ข้อมูลการเข้าความแตกต่างของ LVDS ลบ ช่อง E1 (( Even) |
29 |
LCD_VCC |
พลังงาน LCD 3.3V |
|
10 |
RE0P |
ข้อมูลการเข้าแบบความแตกต่างของ LVDS เป็นบวก ช่อง E0 ((Even) |
30 |
LCD_VCC |
พลังงาน LCD 3.3V |
|
11 |
RE0N |
ข้อมูลการเข้าความแตกต่างของ LVDS ที่ลบ ช่อง E0 ((Even) |
31 |
LED_PW M |
ปรับไฟหลัง3.3V ((3V ~ 3.6V) |
|
12 |
RO3P |
ข้อมูลการเข้า LVDS ที่มีความแตกต่างเป็นบวก ช่อง O3 ((Odd) |
32 |
LED_EN |
เปิดปิน3.3V ((3V ~ 3.6V) |
|
13 |
RO3N |
ข้อมูลการเข้าความแตกต่างของ LVDS ลบ ช่อง O3 ((Odd) |
33 |
GND |
ดิน |
|
14 |
GND |
แผ่นดิน LCD |
34 |
STBYB |
ปินการตั้งค่าสเต็ปไดรฟายลึก |
|
15 |
ROCLKP |
การนําเข้าวัตถุประจําชั่วโมง LVDS สิทธิ (Odd) |
35 |
RSTB |
การรีเซ็ตอุปกรณ์สําหรับ LCD ไดรเวอร์ IC |
|
16 |
ROCLKN |
หน่วยการตรวจสอบการใช้งานของ LVDS |
36 |
GND |
ดิน |
|
17 |
GND |
แผ่นดิน LCD |
37 |
BL_POW รพ.ด่วน |
พลังงานพลังงาน +12V Vi |
|
18 |
RO2P |
ข้อมูลการเข้าแบบความแตกต่างของ LVDS เป็นบวก ช่อง O2 ((Odd) |
38 |
BL_POW รพ.ด่วน |
พลังงานพลังงาน +12V Vi |
|
19 |
RO2N |
ข้อมูลการเข้าความแตกต่างของ LVDS ลบ ช่อง O2 ((Odd) |
39 |
BL_POW รพ.ด่วน |
พลังงานพลังงาน +12V Vi |
|
20 |
RO1P |
ข้อมูลการเข้า LVDS ที่มีความแตกต่างเป็นบวก ช่อง O1 ((Odd) |
40 |
BL_POW รพ.ด่วน |
พลังงานพลังงาน +12V Vi |
คุณสมบัติทางแสง
|
รายการ |
สัญลักษณ์ |
สภาพ |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
|
ความสว่าง |
ความดัน |
θ=0° |
425 |
500 |
-- |
cd/m2 |
|
L255 ความเหมือนกัน |
△Bp |
|
75 |
80 |
-- |
% |
|
มุมมอง |
θL |
Cr≥10 |
-- |
85 |
-- |
ก |
|
|
θR |
|
-- |
85 |
-- |
|
|
|
ψT |
|
-- |
85 |
-- |
|
|
|
ψB |
|
-- |
85 |
-- |
|
|
อัตราความแตกต่าง |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
พิกัดสีของ CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
|
วาย |
|
0.299 |
0.329 |
0.359 |
|
|
สี Gamut |
|
NTSC |
-- |
72 |
-- |
% |
|
กามาม่า |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
|
การสื่อสาร |
|
25°C |
-- |
-- |
2 |
% |
ลักษณะของไฟหลัง
|
ปริมาตร |
สัญลักษณ์ |
ค่า |
หน่วย |
||
|
|
|
นาที |
แบบว่า |
แม็กซ์ |
|
|
โลเตชั่นไฟฟ้า LED |
V LED |
28 |
30 |
31 |
V |
|
กระแสไฟฟ้าไฟฟ้า LED |
ILED |
- |
252 |
- |
mA |
|
การบริโภคพลังงาน |
PLED |
- |
8.89 |
9.19 |
W |
|
จํานวน LED |
QLED |
- |
40 |
- |
EA |
|
เวลาใช้งาน LED |
TLED |
40000 |
50000 |
- |
ชั่วโมง |
รายละเอียด CTP (ไม่จําเป็น)
| ประเภท | ปริมาตร | รายละเอียด |
| สาธารณะ | โครงสร้าง | กระจกปิด + กระจก DITO |
| การเสริมกระจกปกปิด | เสริม ด้วย เคมี | |
| ความแข็งของพื้นผิวของเลนส์ | ≥6H (ความแข็งของดินสอ) | |
| อัตราการส่งแสง | ≥ 85% | |
| อุณหภูมิการทํางาน | -30°C ~ +80°C, RH ≤85% | |
| อุณหภูมิในการเก็บ | -35°C ~ +85°C, RH ≤85% | |
| เครื่องไฟฟ้า | อินเตอร์เฟซ | IIC / USB / UART |
| การสัมผัส IC | IL12511 | |
| ความดันไฟฟ้า (VDD) | 3.3V หรือ 5V (เลือกได้) | |
| ความต้านทานของเจ้าภาพ (SDA/SCL) | สามารถตั้งค่าได้บน Main-board | |
| สังคม | สภาพการทํางาน | ใช้ได้ในหมอก/น้ําบนพื้นผิว |
| คุณสมบัติพื้นผิว | สีผิว | แอนติยูวี |
| การบํารุงผิว | ป้องกันแสงสว่าง (หมอก: 10%) | |
| LCD-TP Lamination | OCA (Optically Clear Adhesive) | |
| ความสอดคล้อง | มาตรฐานทางสาร | RoHS & สอดคล้องไร้ฮาโลเจน |

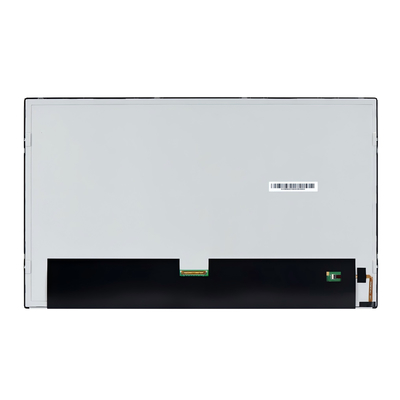

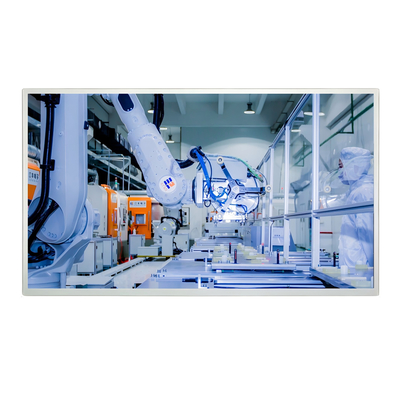

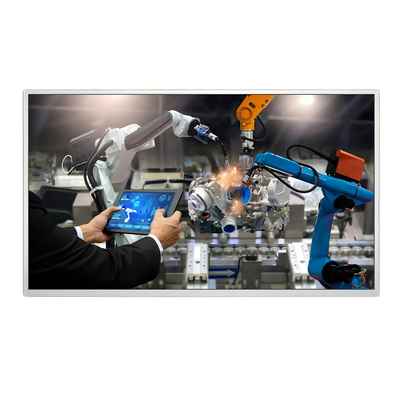

ภาพสินค้า
