รายละเอียดสินค้า:
|
| ความสว่าง: | 1,000 CD/M² (สามารถอ่านแสงแดดได้) | ขนาดหน้าจอ: | เส้นทแยงมุม 13.3 นิ้ว |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | อุณหภูมิในการจัดเก็บ: | -20°C ถึง +70°C |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | เทคโนโลยีสัมผัส: | แผงสัมผัสแบบ Capacitive |
| อินเตอร์เฟซ: | 2 เลน EDP 1.2 (2.7Gbps) | ช่วงสี: | 72% เอ็นทีเอสซี |
| มุมมอง: | 85°/85°/85°/85° | อายุการใช้งานของไฟหลัง: | 50,000 ชั่วโมง (LED, @25 ° C) |
| การบํารุงผิว: | การเคลือบ AG/AR/AF (เลือกได้) | อัตราส่วนความคมชัด: | 800: 1 (ทั่วไป) |
| ความแข็งของพื้นผิว: | ≥6h (ต่อต้านแสงแวววาว, หมอกควัน 10%) | ตัวเลือก IC: | Eeti, Ilitek, Cypress, Goodix |
| ความต้านทานต่อสิ่งแวดล้อม: | ทำงานในหมอก/ความชื้นพื้นผิว | การปฏิบัติตาม: | ROHS, ฟรีฮาโลเจน, ISO 9001/14001 (EU/US Certified) |
| เน้น: | โมดูลแสดงผล LCD TFT พร้อมอินเทอร์เฟซ eDP,โมดูลจอ LCD TFT อุตสาหกรรม,โมดูลจอ LCD TFT อุตสาหกรรม |
||
จอแสดงผล TFT 1000nits ชั้นนำของอุตสาหกรรมเพื่อการมองเห็นสูงสุด
SFTO1330SM-7208A3CT2 นิยามใหม่ของประสิทธิภาพความสว่างสูงด้วยความสว่างที่โดดเด่น 1000 cd/m² ออกแบบมาสำหรับแอปพลิเคชันที่สำคัญในทวีปอเมริกาเหนือและยุโรป เหมาะสำหรับตู้จำหน่ายสินค้ากลางแจ้ง, HMI อุตสาหกรรม และอุปกรณ์ทางการแพทย์ โมดูล LCD TFT FHD ขนาด 13.3 นิ้วนี้ให้ความคมชัดที่เหนือชั้นในแสงแดดโดยตรงหรือสภาพแวดล้อมที่มีแสงสว่างสูง มีหน้าจอสัมผัสแบบ capacitive ที่ทนทาน (ใช้งานร่วมกับถุงมือได้) และช่วงอุณหภูมิการทำงานที่กว้างเป็นพิเศษ (-20°C ถึง +70°C) ซึ่งเป็นไปตามมาตรฐานอุตสาหกรรม EU/US ที่เข้มงวด
Core Innovations
ความคมชัดที่อ่านได้กลางแดด: ความสว่าง 1000nits + ขอบเขตสี NTSC 72% เพื่อภาพที่สดใสภายใต้แสงจ้า
การสัมผัสระดับอุตสาหกรรม: กระจกครอบป้องกันแสงสะท้อน (ความแข็ง 6H) รองรับการทำงานในหมอก/การควบแน่น (ความทนทานเทียบเท่า IP65)
การเชื่อมต่อความเร็วสูง: อินเทอร์เฟซ eDP 1.2 แบบ 2 เลน (2.7Gbps) ช่วยให้มั่นใจได้ถึงการส่งข้อมูลที่ไม่ล่าช้าสำหรับระบบควบคุมแบบเรียลไทม์
ไฟแบ็คไลท์ 50,000 ชั่วโมง: ไฟ LED ประหยัดพลังงานพร้อม PWM dimming (100Hz–1.6KHz) ลดการใช้พลังงานลง 40% เมื่อเทียบกับ CCFL
การรวม Plug & Play: รองรับไฟตรรกะ 3.3V + อินพุตไฟแบ็คไลท์ 12V/24V เข้ากันได้กับบอร์ดไดรเวอร์ HDMI 2.0 (รวมอยู่ในเอกสารข้อมูล)
ความเหนือกว่าทางเทคนิคสำหรับตลาด EU/US
ความเป็นเลิศทางแสง: มุมมอง 85°, อัตราส่วนคอนทราสต์ 800:1 และเวลาตอบสนอง <35ms เพื่อการเล่นวิดีโอที่ราบรื่น
พร้อมสำหรับสภาพแวดล้อมที่รุนแรง: ทำงานที่ -20°C (สภาวะเยือกแข็ง) ถึง +70°C (พื้นโรงงาน) พร้อมการรับรองความชื้น/การกระแทกจากความร้อน 72 ชั่วโมง
ความเสี่ยงในการปฏิบัติตามข้อกำหนดเป็นศูนย์: RoHS, ปราศจากฮาโลเจน, ได้รับการรับรอง ISO 9001/14001 – สอดคล้องกับคำสั่ง EMC ของยุโรปและแนวทาง FCC ของสหรัฐอเมริกาอย่างเต็มที่
ขนาดกะทัดรัดและทนทาน: โปรไฟล์บาง 5.2 มม., การออกแบบที่ทนทานต่อแรงกระแทก และขั้วต่อ I-PEX ที่ป้องกัน EMI
แอปพลิเคชันเป้าหมาย
เครื่องปลายทางชำระเงินกลางแจ้ง (POS/Kiosks)
แผงควบคุมอุตสาหกรรม (ระบบอัตโนมัติ, หุ่นยนต์)
อุปกรณ์ถ่ายภาพทางการแพทย์
ระบบสาระบันเทิงสำหรับการขนส่ง (รถโดยสาร, รถไฟ)
อุปกรณ์โรงงานอัจฉริยะ
ทำไมลูกค้าทั่วโลกถึงไว้วางใจจอแสดงผลนี้
ผลิตโดย Saef Technology (Shenzhen) SFTO1330SM-7208A3CT2 ผสมผสานความทนทานระดับทหารเข้ากับเลนส์ที่ทันสมัย อินเทอร์เฟซ eDP ช่วยลดความซับซ้อนในการรวมเข้ากับ NVIDIA Jetson, Raspberry Pi และพีซีอุตสาหกรรม ในขณะที่แผงที่อ่านได้กลางแดดช่วยขจัดค่าใช้จ่ายในการป้องกันภายนอก ด้วยการรับประกัน 2 ปี โมดูลนี้เป็นตัวเลือกที่ดีที่สุดสำหรับ OEM ที่มุ่งเน้นตลาดที่ขับเคลื่อนด้วยความน่าเชื่อถือในสหรัฐอเมริกา เยอรมนี สหราชอาณาจักร และสแกนดิเนเวีย
ขนาดภายนอก
คำจำกัดความพินอินเทอร์เฟซ
| หมายเลขพิน | สัญลักษณ์ | I/O | ฟังก์ชัน |
| 1 | CABC_ EN / NC | - | สงวนไว้สำหรับ CD |
| 2 | H_GND | P | ความเร็วสูงรอบ |
| 3 | Lane1_N | I | Complement Signal Link Lane 1 |
| 4 | Lane1_P | I | True Signal Link Lane 1 |
| 5 | H_GND | P | ความเร็วสูงรอบ |
| 6 | Lane0_N | I | Complement Signal Link Lane 0 |
| 7 | Lane0_P | I | True Signal Link Lane 0 |
| 8 | H_GND | P | ความเร็วสูงรอบ |
| 9 | AUX_CH_P | I | True Signal Auxiliary Channel |
| 10 | AUX_CH_N | I | Complement Signal Auxiliary Channel |
| 11 | H_GND | P | ความเร็วสูงรอบ |
| 12 | LCD_VDD | P | LCD logic and driver power(3.3V) |
| 13 | LCD_VDD | P | LCD logic and driver power(3.3V) |
| 14 | NC | I | สงวนไว้สำหรับการใช้งานของผู้ผลิต LCD |
| 15 | LCD_GND | P | LCD logic and driver ground |
| 16 | LCD_GND | P | LCD logic and driver ground |
| 17 | HPD | O | HPD signal pin |
| 18 | LED-1 | P | Backlight ground |
| 19 | LED-2 | P | Backlight ground |
| 20 | LED-3 | P | Backlight ground |
| 21 | LED-4 | P | Backlight ground |
| 22 | BL_ ENABLE | I | Backlight on/off |
| 23 | BL_PWM_DIM | I | System PWM |
| 24 | SCL/NC | - | สงวนไว้สำหรับการใช้งานของผู้ผลิต LCD |
| 25 | SDA/NC | - | สงวนไว้สำหรับการใช้งานของผู้ผลิต LCD |
| 26 | BL_PWR | P | Backlight power |
| 27 | BL_PWR | P | Backlight power |
| 28 | BL_PWR | P | Backlight power |
| 29 | BL_PWR | P | Backlight power |
| 30 | NC | - | สงวนไว้สำหรับการใช้งานของผู้ผลิต LCD |
ลักษณะทางแสง
| พารามิเตอร์ | เงื่อนไข | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | |
|
มุมมอง (CR>10) |
แนวนอน | θL | - | 85 | - |
องศา |
| θ R | - | 85 | - | |||
| แนวตั้ง | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| อัตราส่วนคอนทราสต์ | กลาง | 600 | 800 | - | - | |
| เวลาตอบสนอง | Tr+Td | - | 30 | 35 | ms | |
|
CF Color Chromaticity (CIE1931) |
สีแดง x |
ทั่วไป -0.05 |
TBD |
ทั่วไป +0.05 |
- | |
| สีแดง y | TBD | - | ||||
| สีเขียว x | TBD | - | ||||
| สีเขียว y | TBD | - | ||||
| สีน้ำเงิน x | TBD | - | ||||
| สีน้ำเงิน y | TBD | - | ||||
| สีขาว x | (0.323) | - | ||||
| สีขาว y | (0.379) | - | ||||
| อัตราส่วน NTSC | % | (72) | - | |||
|
ความสว่างตรงกลางของ สีขาว |
YLI | 800 | 1000 | cd/m2 | ||
ลักษณะเฉพาะของไฟแบ็คไลท์
| พารามิเตอร์ | สัญลักษณ์ | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย |
| แรงดันไฟฟ้า | VBL | 5 | 12.0 | 37 | V |
|
กระแสไฟสำหรับไฟแบ็คไลท์ |
ILED | 6 |
- |
25 | mA |
| แหล่งจ่ายไฟสำหรับไฟแบ็คไลท์ | PLED | 0.18 | - | 5.55 | W |
| แรงดันไฟฟ้าสัญญาณแสงแบบปรับ | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| อัตราส่วนการควบคุมความสว่าง | หน้าที่ | 1 | - | 100 | % |
| ความถี่ในการควบคุมความสว่าง | fPWM | 100 | - | 1,600 | KHz |
| LED-BL เปิด/ปิดแรงดันไฟฟ้าสูง | VCNTH | 1.2 | 5.0 | V | |
| LED-BL เปิด/ปิดแรงดันไฟฟ้าต่ำ | VCNTL | 0 | - | 0.6 | V |
| อายุการใช้งาน LED | - | 40,000 | 50,000 | - | ชม. |
ข้อมูลจำเพาะ CTP
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะ |
| ทั่วไป | โครงสร้าง | กระจกครอบ + กระจก DITO |
| การเสริมความแข็งแรงของเลนส์ครอบ | เสริมความแข็งแรงทางเคมี | |
| ความแข็งผิวของเลนส์ครอบ | ≥6H (ความแข็งของดินสอ) | |
| อัตราการส่งผ่านแสง | ≥85% | |
| อุณหภูมิในการทำงาน | -20℃ ~ +70℃, ≤85% RH | |
| อุณหภูมิในการจัดเก็บ | -30℃ ~ +80℃, ≤85% RH | |
| ไฟฟ้า | อินเทอร์เฟซ | IIC / USB / UART |
| Touch IC | IL12511 | |
| แรงดันไฟฟ้า (VDD) | 3.3V หรือ 5V (เลือกได้) | |
| ความต้านทานของโฮสต์ (SDA/SCL) | กำหนดค่าบนเมนบอร์ด | |
| สิ่งแวดล้อม | สภาพการใช้งาน | ใช้งานได้ในหมอก/น้ำบนพื้นผิว |
| คุณสมบัติพื้นผิว | หมึกพิมพ์บนพื้นผิว | ป้องกันรังสียูวี |
| การเคลือบผิว | ป้องกันแสงสะท้อน (Haze: 10%) | |
| การเคลือบ LCD-TP | OCA (กาวใสแบบออปติคัล) | |
| การปฏิบัติตาม | มาตรฐานวัสดุ | เป็นไปตาม RoHS และปราศจากฮาโลเจน |

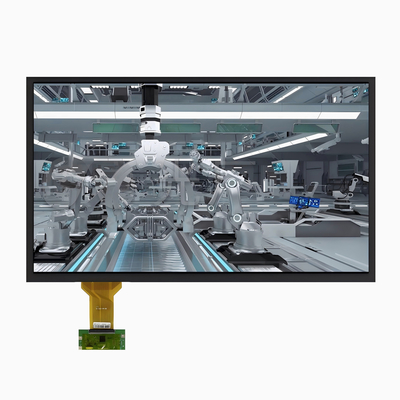

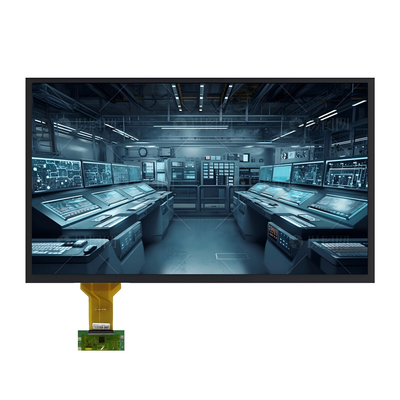

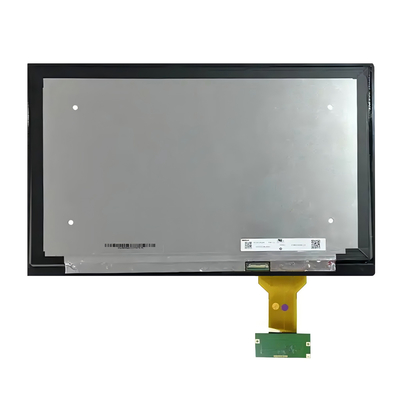

ภาพผลิตภัณฑ์
