รายละเอียดสินค้า:
|
ผลิตภัณฑ์: | หน้าจอ LCD TFT 4.3" นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน (RTP) เป็นอุปกรณ์เสริม |
---|---|---|---|
ปณิธาน: | 480x272 จุด | กำลังดูทิศทาง: | ฟรี(80/80/80/80) |
อุณหภูมิในการทำงาน: | -30℃ ถึง +80℃ | อุณหภูมิการจัดเก็บ: | -35℃ ถึง +85℃ |
ขนาดเค้าร่าง: | 105.5x67.2x4.05 มม. (พร้อมสัมผัส) | ไอซีไดรเวอร์: | SC7283 |
หมายเลขพิน: | 40 พิน | การเชื่อมต่อ: | ประเภทปลั๊ก FPC |
ความสว่างของพื้นผิว: | 200cd/m2 (นิต) | อินเตอร์เฟซ: | RGB |
อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
เน้น: | 480x272 LCD TFT 4.3 นิ้ว,40 PINS LCD TFT 4.3 นิ้ว,RGB 480x272 LCD |
4.3 นิ้ว RGB TFT LCD, TFT 480x272 IPS Display Description
SF-TC430H-8854A-T เป็นโมดูล IPS Full Viewing Angle TFT LCD ขนาดเส้นทแยงมุม 4.3 นิ้ว ความละเอียด 480x272 พิกเซลโมดูลนี้สร้างขึ้นด้วย SC7283 IC;ประกอบด้วยตัวควบคุมและฟังก์ชัน IC ไดรเวอร์ รองรับอินเทอร์เฟซ RGB แรงดันไฟฟ้า (Vdd) ตั้งแต่ 3.0V ถึง 3.6Vโมดูลนี้มีมุมมองแบบ IPS แบบเต็ม (80/80/80/80) และอัตราส่วนภาพคือ 16:9
โมดูล SF-TC430H-8854A-T TFT LCD เป็นโหมดแนวนอนที่มีความสว่าง 200 นิตโมดูลนี้ยังมีให้สำหรับหน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ Capacitive ที่คาดการณ์ไว้SF-TC430H-8854A-T สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -30 ℃ ถึง +80 ℃;อุณหภูมิในการจัดเก็บมีตั้งแต่ -35 ℃ ถึง +85 ℃
แอปพลิเคชัน
ใช้กันอย่างแพร่หลายในเครื่องชงกาแฟ, เตาอบไมโครเวฟ, สแกนเนอร์, ระบบอัตโนมัติภายในบ้าน, ระบบควบคุมการเข้าออก, อุปกรณ์ตรวจสอบ, เครื่องวิเคราะห์, ระบบรักษาความปลอดภัย, ระบบชลประทานในสวน, เครื่อง POS, เครื่องอ่านเงินสด ฯลฯ
ข้อดีของผลิตภัณฑ์
1. IPS มุมมองแบบเต็ม (80/80/80/80)มุมมองที่ดีมากสมบูรณ์แบบสำหรับการใช้งานประเภทต่างๆ ไม่ว่าจะวางบน บนโต๊ะ หรือใช้มือถือ ฯลฯ.
2. ประสิทธิภาพการแสดงผลที่ยอดเยี่ยมของสีพื้นหลัง ความสว่าง มุมมอง และความเข้ม ฯลฯ
3. อุณหภูมิกว้างสูงสุด -20 ℃ ถึง +70 ℃ สำหรับงานอุตสาหกรรม
4. มีความยืดหยุ่นที่จะมีหรือไม่มีหน้าจอสัมผัสแบบต้านทานเราสามารถรองรับการออกแบบ CTP แบบกำหนดเอง (แผงสัมผัสแบบ capacitive) สำหรับลูกค้าได้เช่นกันFPC ก็ปรับแต่งได้เช่นกัน
5. โซลูชันต้นทุนต่ำในกลุ่มอุตสาหกรรม LCD ชนิดเดียวกัน
6. ติดตั้งง่ายและบำรุงรักษาง่าย
บริการลูกค้า
1. ก่อนลงนามในสัญญาอย่างเป็นทางการกับลูกค้าของเรา เราจะช่วยวิเคราะห์และจัดหาโซลูชั่นแบบมืออาชีพตามข้อมูลโครงการของลูกค้า และนำเสนอแนวทางแก้ไขที่เหมาะสมที่สุด
2. คำถามของคุณเกี่ยวกับผลิตภัณฑ์หรือราคาของเราจะได้รับการตอบกลับภายใน 24 ชั่วโมง
3. แจ้งขั้นตอนการผลิตของลูกค้า และช่วยจัดเตรียมการตรวจสอบคุณภาพในโรงงานหากจำเป็น
4. รับประกันหนึ่งปีสำหรับจอ LCD ของเราหลังคลอดข้อบกพร่องทั้งหมดสามารถส่งคืนและเปลี่ยนได้ภายในระยะเวลารับประกัน
5. ผู้ซื้อสามารถส่งช่างไปที่โรงงานของเราเพื่อรับการฝึกอบรมฟรีก่อนส่งมอบ
6. เรามุ่งเน้นการสร้างคุณค่าให้กับลูกค้าสำหรับการสนับสนุนทางเทคนิคหรือเชิงพาณิชย์ที่จำเป็น เราจะจัดให้มีการประชุมทางโทรศัพท์ บริการทางเทคนิคออนไลน์ หรือความช่วยเหลือในพื้นที่ ฯลฯ เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า
คำถามที่พบบ่อย
1. ฉันจะสั่งซื้อได้อย่างไร?
โปรดระบุรายละเอียดความต้องการของคุณให้ชัดเจนที่สุดเพื่อให้เราสามารถส่งข้อเสนอให้คุณได้ในครั้งแรกจากนั้นคุณสามารถสั่งซื้อสินค้า
สำหรับการออกแบบหรือการอภิปรายเพิ่มเติม โปรดติดต่อเราทางอีเมล / โทรศัพท์เพื่อขอข้อเสนอโซลูชัน LCD ที่ชัดเจนและแม่นยำยิ่งขึ้นสำหรับคุณ.
2. เรามีจอแสดงผลประเภทใด?
เรามีโมดูลจอแสดงผล LCD สี TFT, โมดูล LCD ขาวดำ, โมดูล OLED LCD, โมดูล LCD พร้อมกรอบดิจิตอล, แท็บเล็ต Android ฯลฯ เรารองรับการใช้งานทั้งในร่มและกลางแจ้ง แอปพลิเคชันอุตสาหกรรมและเชิงพาณิชย์
เรายังสนับสนุนโซลูชันมาตรฐานและโซลูชันการออกแบบที่ปรับแต่งได้
เรามีผลิตภัณฑ์นอกชั้นวางและการออกแบบเพื่อให้ลูกค้าได้รับโซลูชั่นแบบครบวงจร
3. การรับประกันเป็นอย่างไร?
เรามีการรับประกัน 1 ปีข้อบกพร่องทั้งหมดสามารถส่งคืนและเปลี่ยนได้
4. เงื่อนไขการจัดส่งของคุณคืออะไร?
เรายอมรับ EXW, FOB, FCA ฯลฯ คุณสามารถเลือกรูปแบบที่สะดวกที่สุดหรือคุ้มค่าที่สุดสำหรับคุณ
ผลิตภัณฑ์: | หน้าจอ LCD TFT ขนาด 4.3" นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบ Resistive (RTP) เป็นอุปกรณ์เสริม |
---|---|---|---|
ปณิธาน: | 480x272 Dots | ดูทิศทาง: | ฟรี(80/80/80/80) |
อุณหภูมิในการทำงาน: | -30℃ ถึง +80℃ | อุณหภูมิการจัดเก็บ: | -35℃ ถึง +85℃ |
ขนาดเค้าร่าง: | 105.5x67.2x4.05 มม. (พร้อมระบบสัมผัส) | ไอซีไดรเวอร์: | SC7283 |
หมายเลขพิน: | 40 PINS | การเชื่อมต่อ: | ประเภทปลั๊ก FPC |
ความสว่างของพื้นผิว: | 200cd/m2 (นิต) | อินเตอร์เฟซ: | RGB |
อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | การปฏิบัติตามข้อกำหนด REACH & RoHS |
4.3 นิ้ว RGB TFT LCD, TFT 480x272 IPS จอแสดงผล Drawing
คำจำกัดความของพิน:
เลขที่ | เข็มหมุด | อินพุต/เอาต์พุต | คำอธิบาย |
1 | LED-K | ฉัน | LED แคโทด |
2 | LED-A | ฉัน | แอโนด LED |
3 | VSS | ฉัน | กราวด์ไฟฟ้า |
4 | VDD | ฉัน | แหล่งพลังงาน |
5 | R01 | ฉัน | สัญญาณข้อมูลสีแดง (LSB) |
6 | R02 | ฉัน | สัญญาณข้อมูลสีแดง |
7 | R03 | ฉัน | สัญญาณข้อมูลสีแดง |
8 | R04 | ฉัน | สัญญาณข้อมูลสีแดง |
9 | R05 | ฉัน | สัญญาณข้อมูลสีแดง |
10 | R06 | ฉัน | สัญญาณข้อมูลสีแดง |
11 | R07 | ฉัน | สัญญาณข้อมูลสีแดง |
12 | R08 | ฉัน | สัญญาณข้อมูลสีแดง |
13 | G01 | ฉัน | สัญญาณข้อมูลสีเขียว (LSB) |
14 | G02 | ฉัน | สัญญาณข้อมูลสีเขียว |
15 | G03 | ฉัน | สัญญาณข้อมูลสีเขียว |
16 | G04 | ฉัน | สัญญาณข้อมูลสีเขียว |
17 | G05 | ฉัน | สัญญาณข้อมูลสีเขียว |
18 | G06 | ฉัน | สัญญาณข้อมูลสีเขียว |
19 | G07 | ฉัน | สัญญาณข้อมูลสีเขียว |
20 | G08 | ฉัน | สัญญาณข้อมูลสีเขียว |
21 | B01 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน (LSB) |
22 | B02 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
23 | B03 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
24 | B04 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
25 | B05 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
26 | B06 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
27 | B07 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
28 | B08 | ฉัน | สัญญาณข้อมูลสีน้ำเงิน |
29 | VSS | ฉัน | กราวด์ไฟฟ้า |
30 | DLCK | ฉัน | สัญญาณนาฬิกาเพื่อสุ่มตัวอย่างในแต่ละวัน |
31 | DISP | ฉัน | แสดงสัญญาณเปิด/ปิด |
32 | HSYNC | ฉัน | สัญญาณซิงโครไนซ์แนวนอน |
33 | VSYNC | ฉัน | สัญญาณซิงโครไนซ์แนวตั้ง |
34 | DE | ฉัน | ป้อนข้อมูลเปิดใช้งานการควบคุม |
35 | NC | - | ตั้งเปิด |
36 | GND | ฉัน | กราวด์ไฟฟ้า |
37 | XR | ฉัน | PIN ของแผงสัมผัส |
38 | YD | ฉัน | PIN ของแผงสัมผัส |
39 | XL | ฉัน | PIN ของแผงสัมผัส |
40 | ยู | ฉัน | PIN ของแผงสัมผัส |

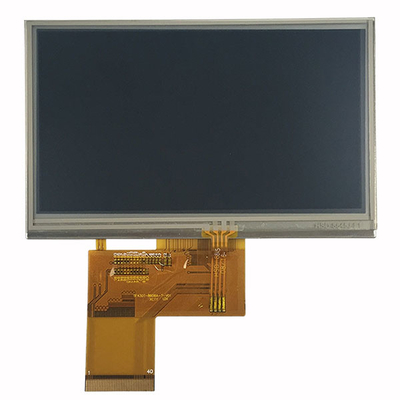

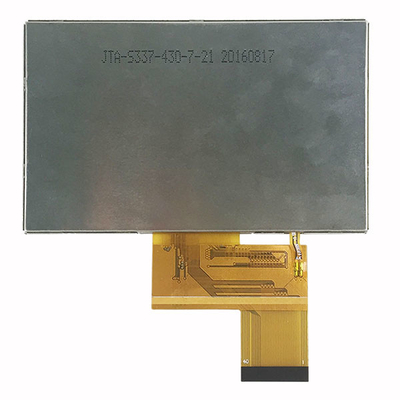

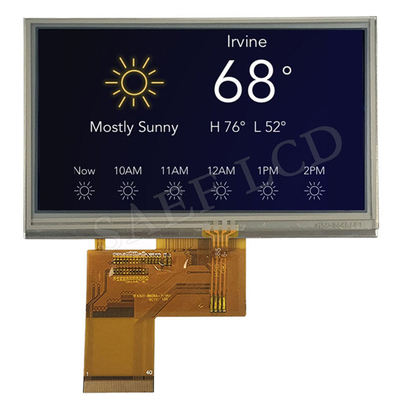

4.3 นิ้ว RGB TFT LCD, TFT 480x272 IPS แสดงภาพสินค้าจริง
