รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT สี่เหลี่ยมขนาด 4 นิ้ว | หน้าจอสัมผัส: | โดยไม่ต้องสัมผัส (พร้อมตัวเลือก CTP) |
|---|---|---|---|
| การแก้ไข: | 480*480 | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | มุมมองทั้งหมด, IPS | อินเตอร์เฟซ: | RGB + SPI (อินเทอร์เฟซ MIPI เป็นตัวเลือก) |
| หมายเลขพิน: | 40 PIN | การเชื่อมต่อ: | ZIF |
| ความส่องสว่างของพื้นผิว: | 420 cd/m2(nits) โดยทั่วไป | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | โมดูลหน้าจอสัมผัส TFT ขนาด 4 นิ้ว,โมดูลหน้าจอสัมผัส TFT 480X480,หน้าจอ TFT RGB 4 นิ้ว |
||
** ดาวน์โหลดใบข้อมูล **
SFTC400B-8951AN รายละเอียด.pdf
SFTC400B-8951ACT รายละเอียด.pdf
โมดูลจอสัมผัส TFT 4 นิ้ว RGB SPI ตาราง 480X480 TFT IPS LCD
SF-TC400B-8951A-N เป็นโมดูลจอ 4 นิ้ว Square IPS TFT-LCD; ผลิตจากความละเอียด 480 x 480 พิกเซล โมดูล Lcd SF-TC400B-8951A-N TFT รองรับอินเตอร์เฟซ RGB SPI Serialมันปรากฏด้วยแพนล IPS ซึ่งมีข้อดีของมุมมองที่กว้างกว่าของซ้าย:80 / ขวา:80 / ขึ้น:80 / ลง:80 องศา (ปกติ) อัตราความแตกต่าง 800: 1 (มูลค่าปกติ) ความสว่าง 4200 นิต (มูลค่าปกติ) แผ่นผิวแสงสว่าง1.
SF-TC400B-8951A-N จอจอจอ LCD ที่บูรณาการ IC ST7701S บนโมดุล ระยะความกระชับกระแสไฟฟ้าอินเตอร์เฟซจาก 2.5V ถึง 3.6V ค่าเฉพาะ 2.8Vโมดูล WF40E สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
| สินค้า: | 4 นิ้ว TFT Square Display | หน้าจอสัมผัส: | โดยไม่ต้องสัมผัส (มี CTP ทางเลือก) |
|---|---|---|---|
| การแก้ไข: | 480*480 | ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | มุมมองทั้งหมด IPS | อินเตอร์เฟซ: | RGB+SPI ((อินเตอร์เฟซ MIPI เป็นตัวเลือก) |
| หมายเลขปิน: | 40 ปิน | การเชื่อมต่อ: | ZIF |
| ความสว่างของพื้นผิว: | 420 Cd/m2 ((nits) แบบปกติ | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
ทําไมต้องเลือกเรา
1.เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติการสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2.การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาและอากาศ.
3.ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองโดย ISO9001: 2015 และ ISO14000 ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลกการทดสอบความน่าเชื่อถือและการเก่า.
4.จําหน่ายระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
โมดูลจอสัมผัส TFT 4 นิ้ว RGB SPI ตาราง 480X480 TFT IPS LCDการวาด
การนิยาม Pin:
| พินโน่ | สัญลักษณ์ | รายละเอียด |
| 1 | LED A | LED ANODE |
| 2 | LED K1 | LED CATHODE |
| 3 | LEDK2 | LED CATHODE |
| 4 | GND | ดิน |
| 5 | VCI | พลังงานไฟฟ้า |
| 6 | กําหนดใหม่ | ซีนัลรีเซ็ท เติมต่ํา |
| 7 | NC | ไม่มีการเชื่อมต่อ |
| 8 | NC | ไม่มีการเชื่อมต่อ |
| 9 | SDA | สัญญาณข้อมูล SPI |
| 10 | SCK | สัญญาณของนาฬิกา |
| 11 | CS | สัญญาณ SPI CHIP SELECT |
| 12 | PCLK | สัญญาณ RGB DOT CLOCK |
| 13 | DE | RGB DATA ENABLE SIGNAL สัญญาณ |
| 14 | VSYNC | สัญญาณ RGB FRAME SYNCHRONIZING |
| 15 | HSYNC | สัญญาณ RGB LINE SYNCHRONIZING |
| 16 ~ 33 | DB0 ~ DB17 | สัญญาณข้อมูล RGB |
| 34 | GND | ดิน |
| 35 | TP_INT | การตัดสัมผัส |
| 36 | TP_SDA | สัญญาณข้อมูลของ Touch IIC |
| 37 | TP_SCL | สัญญาณนาฬิกา Touch IIC |
| 38 | TP_RESET | สัญญาณการรีเซ็ตแบบสัมผัส |
| 39 | TP_VCI | แหล่งพลังงานสัมผัส |
| 40 | GND | ดิน |

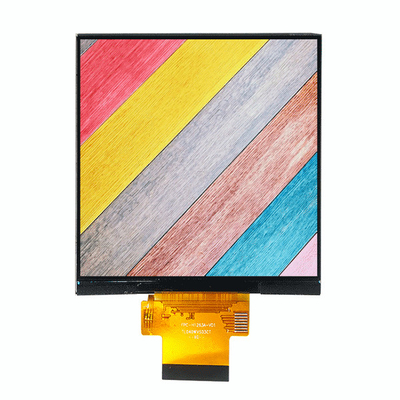

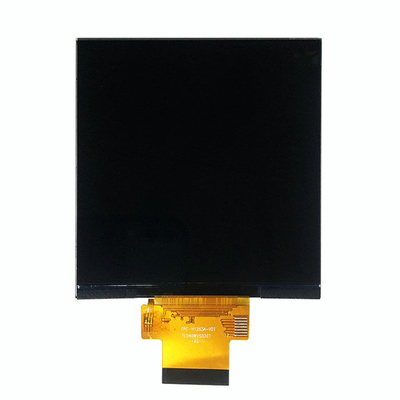

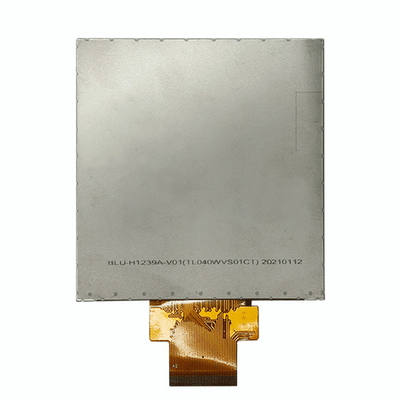

โมดูลจอ TFT 4 นิ้ว RGB SPI สี่เหลี่ยม 480X480 TFT IPS LCD ภาพสินค้า
LCD นี้ยังถูกออกแบบให้กับ CTP, pls เช็ครูปแสดงด้านล่าง, เลขส่วนของมันคือ SF-TC400B-8951A-CT
ผลิตภัณฑ์ที่คล้ายกันที่นําเสนอเพื่อการออกแบบของคุณ
|
|
รายละเอียด | P/N ของเรา |
|
|
480*480 แบบ IPS ตาราง TFT LCD กับ CTP/PCAP (RGB+SPI interface) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 รูปแบบ TFT อินเตอร์เฟซ MIPI พร้อม CTP/PCAP (อินเตอร์เฟส RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 แบบรูปแบบ TFT LCD, 3 เส้น SPI+RGB อินเตอร์เฟซ 24 บิต | SF-TC397B-8774C-T |
