รายละเอียดสินค้า:
|
| ขนาดจอแสดงผล: | 27 นิ้ว | ความส่องสว่างของพื้นผิว: | 1,000 cd/m² (ทั่วไป) |
|---|---|---|---|
| การแก้ไข: | 3840 × 2160 (UHD) | อินเตอร์เฟซ: | 4 เลน EDP 1.4 (5.4Gbps) |
| อัตราส่วนความคมชัด: | 1000: 1 (ทั่วไป) | หมายเลขพิน: | 30 ปิน |
| มุมมอง: | 89 ° (CR> 10 ทุกทิศทาง) | การติดตั้ง: | รองรับการติดตั้ง VESA |
| ความลึกของสี: | 1.07 B (8bit+A-FRC) | ช่วงสี: | NTSC 90%, SRGB 98% (ทั่วไป) |
| พลังงานไฟฟ้า: | 10V ± 1V (ลอจิก), 24V (แบ็คไลท์) | อุณหภูมิในการทำงาน: | 0 ℃ ถึง +50 ℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | อายุการใช้งานของไฟหลัง: | 30,000 ชั่วโมง (L70 @ 25 ° C) |
| เวลาตอบสนอง: | 14ms (GTG ทั่วไป) | การปฏิบัติตาม: | Rohs ปราศจากฮาโลเจนเข้าถึงได้ |
| เน้น: | จอแสดงผล TFT อุตสาหกรรม 4K,จอแสดงผล TFT อุตสาหกรรม UHD,จอแสดงผล TFT อุตสาหกรรมความสว่างสูง |
||

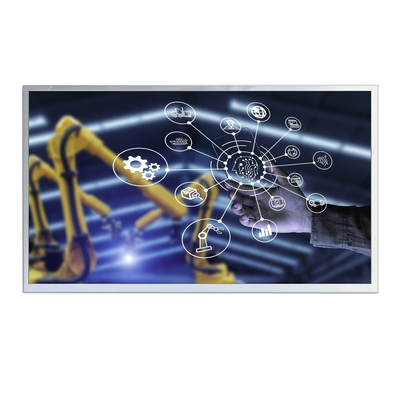

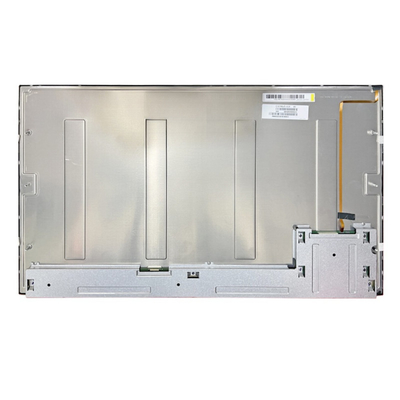

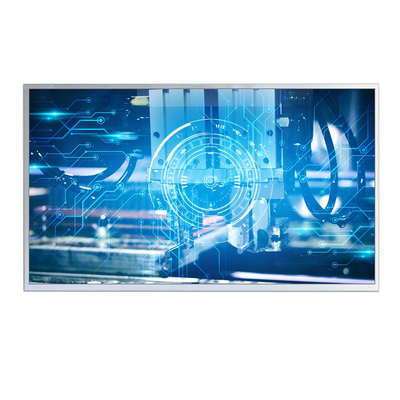

SFTO2700B-7125AN – จอแสดงผล TFT อุตสาหกรรมความสว่างสูง 27 นิ้ว UHD สำหรับการใช้งานระดับมืออาชีพในตลาดยุโรปและสหรัฐอเมริกา
SFTO2700B-7125AN เป็นจอแสดงผล TFT ระดับอุตสาหกรรมความละเอียดสูงพิเศษ (UHD 4K) ขนาด 27 นิ้วที่ล้ำสมัย ซึ่งออกแบบมาสำหรับสภาพแวดล้อมที่ต้องการในสหรัฐอเมริกาและยุโรป ออกแบบมาสำหรับวิศวกร นักออกแบบระบบ และผู้เชี่ยวชาญด้านเทคนิค จอแสดงผลนี้ผสมผสานความสว่างที่ยอดเยี่ยม (1000 cd/m²) การสะท้อนแสงต่ำ และความแม่นยำของสีชั้นนำของอุตสาหกรรม เพื่อมอบประสิทธิภาพสูงสุดในการทำงานอัตโนมัติทางอุตสาหกรรม การถ่ายภาพทางการแพทย์ ตู้จำหน่ายสินค้ากลางแจ้ง และระบบ AV ระดับมืออาชีพ
ความละเอียด 4K UHD (3840 × 2160): รับประกันภาพที่คมชัดสำหรับการใช้งานที่ต้องใช้ข้อมูลจำนวนมาก
ความสว่างและคอนทราสต์สูง: ความสว่าง 1000 cd/m² และอัตราส่วนคอนทราสต์ 1000:1 เพื่อการมองเห็นในแสงแดดโดยตรงและสภาวะแสงน้อย
การสร้างสีขั้นสูง: ความลึกของสี 10 บิต (8 บิต + A-FRC) พร้อม NTSC 90% และขอบเขตสี sRGB 98% เพื่อการจับคู่สีที่แม่นยำในการออกแบบ การจำลอง และเวิร์กโฟลว์การตรวจสอบ
การเคลือบสารสะท้อนแสงต่ำ: ลดแสงสะท้อนเพื่อการทำงานที่ราบรื่นในสภาพแวดล้อมที่สว่าง
มุมมองที่กว้าง (178°): รักษาคุณภาพของภาพที่สม่ำเสมอแม้ในมุมที่มาก
ความทนทานระดับอุตสาหกรรม: ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ -20°C ถึง +70°C
การปฏิบัติตามมาตรฐาน EU และ US: การรับรอง RoHS, REACH, CE, FCC และ IP65 สำหรับการใช้งานทั่วโลก
อินเทอร์เฟซ: eDP 4 ช่องสัญญาณ (ประเภทการกลับด้าน), อัตราการเชื่อมโยง 5.4 Gbps สำหรับการถ่ายโอนข้อมูลความเร็วสูง
โครงสร้างพิกเซล: เมทริกซ์แอคทีฟ a-Si TFT พร้อมการจัดเรียงพิกเซลแบบแถบ RGB แนวตั้ง
ไฟแบ็คไลท์: LED แบบส่องขอบเพื่อการส่องสว่างที่สม่ำเสมอและประหยัดพลังงาน
การติดตั้ง: เข้ากันได้กับ VESA (200 x 200 มม.) เพื่อการรวมเข้ากับตู้แบบอุตสาหกรรมได้อย่างยืดหยุ่น
ออกแบบมาสำหรับการใช้งานระดับมืออาชีพ: เหมาะสำหรับวิสัยทัศน์ของเครื่องจักร แผงควบคุม และป้ายดิจิทัลในสภาพแวดล้อมที่รุนแรง
การปฏิบัติตามข้อกำหนดระดับโลก: ได้รับการรับรองล่วงหน้าสำหรับตลาดยุโรป (CE, RoHS) และสหรัฐอเมริกา (FCC) เพื่อปรับปรุงการจัดซื้อ
ความน่าเชื่อถือและอายุการใช้งานยาวนาน: ผ่านการทดสอบอย่างเข้มงวดสำหรับการทำงานมากกว่า 50,000 ชั่วโมง (โดยทั่วไป)
แอปพลิเคชันเป้าหมาย:
ระบบอัตโนมัติทางอุตสาหกรรมและระบบ HMI
ป้ายดิจิทัลและตู้จำหน่ายสินค้ากลางแจ้ง
อุปกรณ์ถ่ายภาพทางการแพทย์และการวินิจฉัย
แผงควบคุมยานยนต์และอากาศยาน
วิดีโอวอลล์และระบบจำลองสถานการณ์ระดับมืออาชีพ
พร้อมที่จะรวม SFTO2700B-7125AN เข้ากับโครงการถัดไปของคุณแล้วหรือยัง ติดต่อทีมวิศวกรรมของเราเพื่อขอเอกสารข้อมูล ไฟล์ CAD หรือตัวอย่างคำขอ การสนับสนุนในยุโรป/สหรัฐอเมริกาของเราช่วยให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดและคำแนะนำทางเทคนิคสำหรับการใช้งานของคุณ
ขนาดทางกล
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| พื้นที่ใช้งาน | 596.736(H)×335.664(V) | มม. |
| จำนวนพิกเซล | 3840(H)×2160(V) | พิกเซล |
| ระยะพิทช์พิกเซล | 0.1554(H)×0.1554(V) | มม. |
| การจัดเรียงพิกเซล | RGB แถบแนวตั้ง | |
| ความลึกของสี | 1.07 B(8bit+A-FRC) | สี |
| โหมดการแสดงผล | ปกติสีดำ | |
| โครงร่างมิติ | 630.0(H)×368.2(V)×20.98(ความลึก) | มม. |
| น้ำหนัก | 3340(โดยทั่วไป) | กรัม |
| ความกว้างของขอบ (L/R/U/D) | 13.71/13.71/13.74/13.74 | มม. |
| การเคลือบผิว | Haze 25%,3H | |
| ไฟแบ็คไลท์ | ด้านยาว, ประเภทแถบไฟ LED 2 ดวง |
ข้อมูลจำเพาะทางไฟฟ้า
| พารามิเตอร์ | ต่ำสุด | โดยทั่วไป | สูงสุด | หน่วย | |
| แรงดันไฟฟ้าจ่ายไฟ | VDD | 9 | 10.0 | 11 | V |
| กระแสไฟจ่ายไฟ | DD | - | 460 | 900 | |
| กระแสไฟกระชาก | IRUSH | - | 2.0 | 3.0 | |
| แรงดันไฟกระเพื่อมอินพุตที่อนุญาต | VRF | - | - | 400 | |
|
อินพุตดิฟเฟอเรนเชียลระดับสูง แรงดันไฟเกณฑ์ |
VIH |
- |
- |
+100 | |
|
อินพุตดิฟเฟอเรนเชียลระดับต่ำ แรงดันไฟเกณฑ์ |
VIL | -100 |
- |
mV | |
| แรงดันไฟอินพุตดิฟเฟอเรนเชียล | |VID | |
100 |
- | 600 | mV |
| แรงดันไฟโหมดทั่วไปของอินพุตดิฟเฟอเรนเชียล | Vcm |
0 |
2 | ||
|
การใช้พลังงาน |
PD | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| Ptotal | - | 59.6 | - | W | |
ข้อมูลจำเพาะของหน่วยไฟแบ็คไลท์
| พารามิเตอร์ | ต่ำสุด | โดยทั่วไป | สูงสุด | หน่วย | |
| แรงดันไฟอินพุตแถบไฟ LED ต่อพินอินพุต | VPIN | 33.6 | 37.2 | 39.6 | V |
|
กระแสไฟอินพุตแถบไฟ LED ต่อพินอินพุต |
IPIN |
- |
110 |
mA |
|
| การใช้พลังงาน LED | PBL | - |
55 |
58 | W |
| อายุการใช้งาน LED |
- |
30,000 |
- |
ชม. | |
ข้อมูลจำเพาะทางแสงของโมดูล LCD
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | โดยทั่วไป | สูงสุด | หน่วย | ||
|
ช่วงมุมมอง |
แนวนอน |
Θ3 |
|
85 |
89 | - | องศา | |
| Θ9 | 85 | 89 | - | องศา | ||||
|
แนวตั้ง |
Θ12 | 85 | 89 | - | องศา | |||
| Θ6 | 85 | 89 | - | องศา | ||||
| อัตราส่วนคอนทราสต์ความสว่าง | CR |
Θ = 0. (ศูนย์กลาง) ปกติ การดู มุม |
700 | 1000 | ||||
| ความสว่างของสีขาว | 800 | 1000 | - | cd/m2 | ||||
| ความสม่ำเสมอของความสว่างสีขาว | 80 | 85 | % | |||||
|
การสร้างสี |
|
|
0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| Ry | 0.269 | 0.299 | 0.329 | - | ||||
|
สีเขียว |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| Gy | 0.649 | 0.679 | 0.709 | - | ||||
|
สีน้ำเงิน |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| By | 0.029 | 0.059 | 0.089 | - | ||||
|
เวลาตอบสนอง |
GTG | Tg | 14 | 20 | ms | |||
| การพูดคุยข้าม | CT | - | - | 2.0 | % | |||
คำจำกัดความของพิน
| หมายเลขพิน | สัญลักษณ์ | ฟังก์ชัน |
| 1 | VDD | แหล่งจ่ายไฟ (10.0V) |
| 2 | VDD | แหล่งจ่ายไฟ (10.0V) |
| 3 | VDD | แหล่งจ่ายไฟ (10.0V) |
| 4 | VDD | แหล่งจ่ายไฟ (10.0V) |
| 5 | VDD | แหล่งจ่ายไฟ (10.0V) |
| 6 | GND | กราวด์ |
| 7 | GND | กราวด์ |
| 8 | NC |
SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | GND | GND |
| 11 | HPD | สัญญาณตรวจจับ Hot Plug |
| 12 | GND | กราวด์ |
| 13 | DAUXN | สัญญาณลบสำหรับ Auxiliary |
| 14 | DAUXP | สัญญาณบวกสำหรับ Auxiliary |
| 15 | GND | กราวด์ |
| 16 | DRX0P 9 | สัญญาณบวกสำหรับ eDP Lane0 |
| 17 | DRX0N | สัญญาณลบสำหรับ eDP Lane0 |
| 18 | GND | กราวด์ |
| 19 | DRX1P | สัญญาณบวกสำหรับ eDP Lane1 |
| 20 |
DRX1N |
สัญญาณลบสำหรับ eDP Lane1 |
|
21 |
GND | กราวด์ |
| 22 | GRX2P | สัญญาณบวกสำหรับ eDP Lane2 |
| 23 | DRX2N | สัญญาณลบสำหรับ eDP Lane2 |
| 24 | GND | กราวด์ |
| 25 | DRX3P | สัญญาณบวกสำหรับ eDP Lane3 |
| 26 | DRX3N | สัญญาณลบสำหรับ eDP Lane3 |
| 27 | GND | กราวด์ |
| 28 | GND | กราวด์ |
| 29 | NC | ไม่มีการเชื่อมต่อ |
| 30 | BIST | ฟังก์ชัน BIST |
ผลิตภัณฑ์ Image
