รายละเอียดสินค้า:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical） | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| เน้น: | โมดูล LCD FHD TFT สําหรับการใช้งานในอุตสาหกรรม,17.3 หน่วย LCD FHD TFT,โมดูล LCD FHD TFT ขนาด 800 นิต |
||
โมดูล LCD TFT FHD 17.3" ความสว่างสูง - SFTO1730RX-7332AN
SFTO1730RX-7332AN เป็นโมดูล LCD TFT Full HD (1920 x 1080) ขนาด 17.3" ประสิทธิภาพสูง ออกแบบมาสำหรับใช้งานในอุตสาหกรรม พาณิชย์ และกลางแจ้ง ด้วยความสว่างที่น่าประทับใจถึง 800 cd/m² โมดูลนี้ช่วยให้มั่นใจได้ถึงการมองเห็นที่ชัดเจนแม้ในแสงแดดโดยตรง ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีแสงสว่างจ้า
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาดหน้าจอ | 17.3" แนวทแยง (17.25") |
| พื้นที่ใช้งาน | 381.888 มม. (สูง) x 214.812 มม. (กว้าง) |
| ระยะพิทช์พิกเซล | 0.1989 มม. (ต่อสาม) |
| การเคลือบผิว | เคลือบแข็ง (3H), ป้องกันแสงสะท้อน |
| ประเภทแบ็คไลท์ | LED พร้อมความสว่างที่ปรับได้ |
| แรงดันไฟฟ้าขาเข้า | 3.3 V (Logic/LCD Drive) |
| แรงดันไฟฟ้าขาเข้าแบ็คไลท์ | 12 V DC |
| น้ำหนัก | 1080 กรัม (ทั่วไป) |
| ขนาด | 403 มม. (สูง) x 240 มม. (กว้าง) x 12.5 มม. (ลึก) |
เราให้การสนับสนุนด้านเทคนิค เอกสารที่ผ่านการรับรอง และบริการลูกค้าตลอด 24/7 เพื่อให้มั่นใจถึงความสำเร็จของโครงการของคุณ
ขนาดภายนอก
ข้อมูลจำเพาะแบ็คไลท์
| Pin No. | สัญลักษณ์ | คำอธิบาย |
| 1 | VCC | แรงดันไฟฟ้าจ่ายไฟ +12V |
| 2 | VCC | แรงดันไฟฟ้าจ่ายไฟ +12V |
| 3 | ON/OFF | สัญญาณเปิดใช้งานเอาต์พุต |
| 4 | DIM | สัญญาณลดแสง |
| 5 | GND | กราวด์ไฟ |
| 6 | GND | กราวด์ไฟ |
ลักษณะทางไฟฟ้า
| พารามิเตอร์ | สัญลักษณ์ | ค่า | หน่วย | ||||
| ต่ำสุด | ทั่วไป | สูงสุด | |||||
| แรงดันไฟฟ้าขาเข้าของแหล่งจ่ายไฟ | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| กระแสไฟฟ้าขาเข้าของแหล่งจ่ายไฟ | IBL | - | 2.16 | 2.53 | A | ||
| กระแสไฟฟ้าขาเข้าของแหล่งจ่ายไฟ (กระแสไฟกระชาก) | กระแสไฟกระชาก |
- |
- |
(TBD) | A | ||
| การใช้พลังงาน | PBL | - | 26 | 35 | W | ||
|
แรงดันไฟฟ้าขาเข้าสำหรับ ระบบควบคุม สัญญาณ |
เปิด/ปิด | เปิด | V on | 2.5 | - | 5.5 | Vdc |
| ปิด | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
| ปรับความสว่าง | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ความถี่ ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
| ระดับหน้าที่พัลส์ (PWM) | ระดับสูง | 2.5 | - | 5.5 | Vdc | ||
| ระดับต่ำ | 0.0 | - | 0.5 | Vdc | |||
| อายุการใช้งาน | 30,000 | 50,000 | ชม. | ||||
คำจำกัดความของพินอินเทอร์เฟซ
| Pin# | ชื่อสัญญาณ | Pin# | ชื่อสัญญาณ |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| รายการ | หน่วย | เงื่อนไข | ต่ำสุด | ทั่วไป | สูงสุด |
|
มุมมอง |
[องศา] |
แนวนอน (ขวา) CR = 10 (ซ้าย) |
70 70 |
80 80 |
- |
|
แนวตั้ง (ขึ้น) CR = 10 (ลง) |
50 70 |
60 80 |
- |
||
| ความสม่ำเสมอของความสว่าง | [%] | 13 จุด | 75 | 80 | - |
|
เวลาตอบสนองทางแสง |
[มิลลิวินาที] |
เพิ่มขึ้น | - | 37 | 50 |
| ลดลง | - | 3 | 10 | ||
| เพิ่มขึ้น + ลดลง | - | 40 | 60 | ||
|
สี / พิกัดสี พิกัด (CIE 1931) |
สีแดง x | 0.59 | 0.64 | 0.69 | |
| สีแดง y | 0.3 | 0.35 | 0.4 | ||
| สีเขียว x | 0.27 | 0.32 | 0.37 | ||
| สีเขียว y | 0.57 | 0.62 | 0.67 | ||
| สีน้ำเงิน x | 0.1 | 0.15 | 0.2 | ||
| สีน้ำเงิน y | 0 | 0.05 | 0.1 | ||
| สีขาว x | 0.25 | 0.30 | 0.35 | ||
| สีขาว y | 0.26 | 0.31 | 0.36 | ||
|
ความสว่างสีขาว (ที่ LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
| อัตราส่วนคอนทราสต์ | 500 | 600 | - | ||
| NTSC | % | 72 |

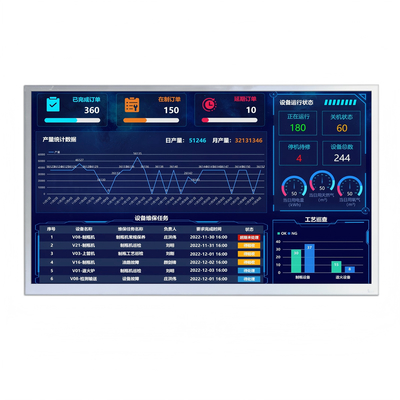

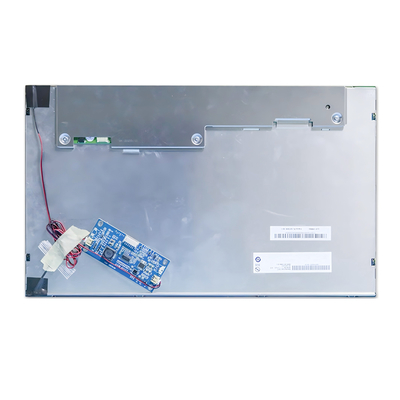

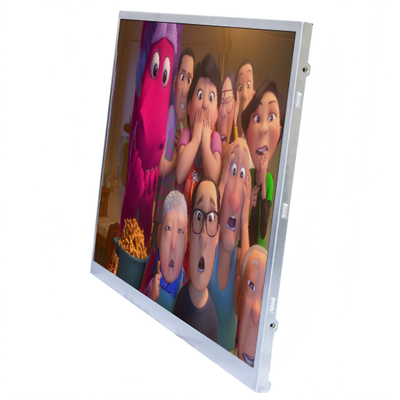

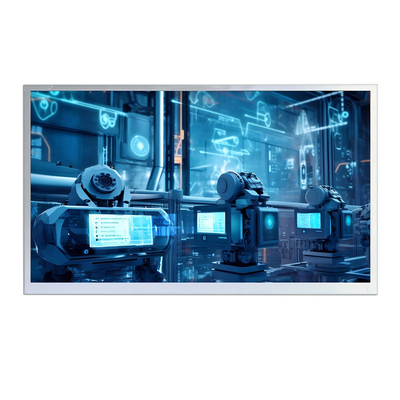

รูปภาพสินค้า
