รายละเอียดสินค้า:
|
| ความสว่างสูงสุด: | 1,000 CD/M² (สามารถอ่านแสงแดดได้) | ขนาดจอแสดงผล: | 21.5 นิ้ว (546.86 มม. เส้นทแยงมุม) |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 (Full HD) | เทคโนโลยีสัมผัส: | CTP 10 จุด (เข้ากันได้กับถุงมือ) |
| อินเตอร์เฟซ: | Dual-channel LVDS (8 บิต RGB) | อุณหภูมิในการทำงาน: | -10 ° C ถึง +60 ° C (เกรดอุตสาหกรรม) |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | มุมมอง: | 89 °แนวนอน/แนวตั้ง (CR> 10) |
| อัตราส่วนความคมชัด: | 1000: 1 (ทั่วไป) | อินเตอร์เฟซแบบสัมผัส: | USB |
| การใช้งาน: | การถ่ายภาพทางการแพทย์ซุ้ม HMI | การบํารุงผิว: | หมอกควัน 20%, 6h |
| การรับประกัน: | 2 ปี (การขยายความคุ้มครองสำหรับการใช้งานในอุตสาหกรรม) | การปฏิบัติตาม: | RoHS, REACH, ไม่มีฮาโลเจน, ISO 9001/14001 |
| เน้น: | จอ LCD TFT อุตสาหกรรม 1000nits,จอ LCD TFT อุตสาหกรรม ได้รับการรับรอง RoHS |
||
จอ LCD TFT อุตสาหกรรม 21.5" สว่างพิเศษสำหรับสภาพแวดล้อมสุดขั้วในสหภาพยุโรป/สหรัฐอเมริกา
SFHD2150A01PT-H20%2 ให้ความสว่างที่เหนือกว่า 1000 cd/m² – ออกแบบมาเพื่อการมองเห็นกลางแดดในงานอุตสาหกรรมในอเมริกาเหนือและยุโรป ด้วยความละเอียด Full HD, การทำงานในอุณหภูมิกว้าง (-10°C ถึง +60°C) และระบบสัมผัสแบบ capacitive 10 จุด จอแสดงผลนี้มีความโดดเด่นในการวินิจฉัยทางการแพทย์, เทอร์มินัลการชำระเงินกลางแจ้ง และระบบอัตโนมัติในโรงงาน ได้รับการรับรองตามมาตรฐาน RoHS, REACH และ ISO ซึ่งตรงตามข้อกำหนดด้านกฎระเบียบที่เข้มงวดของสหภาพยุโรป/สหรัฐอเมริกา
ข้อดีหลักสำหรับลูกค้าอุตสาหกรรม:
✅ ความสว่างสูง 1000nits – อ่านได้ภายใต้แสงแดดโดยตรง (เหมาะสำหรับตู้กลางแจ้ง)
✅ สัมผัสได้กับถุงมือ – ใช้งานได้กับสไตลัสแบบ capacitive/มือเปียก (อินเทอร์เฟซ USB)
✅ การรับประกันแบบขยาย – ครอบคลุม 2 ปีสำหรับการทำงานตลอด 24 ชั่วโมงทุกวัน
ประสิทธิภาพระดับอุตสาหกรรม
ความทนทานต่ออุณหภูมิที่กว้าง
เริ่มทำงานที่ -10°C (คลังสินค้าแช่แข็ง) และทำงานที่ +60°C (พื้นโรงงาน) ผ่านการทดสอบวงจรอุณหภูมิ 120 ชั่วโมง
อินเทอร์เฟซ LVDS แบบ Dual-Channel
การส่งสัญญาณที่ทนทานต่อสัญญาณรบกวนสำหรับ Siemens/Beckhoff PLC ในสภาพแวดล้อมที่มี EMI สูง
พร้อมสำหรับทางการแพทย์และกลางแจ้ง
อัตราส่วนคอนทราสต์ 1000:1 + มุมมอง 89° สำหรับการสร้างภาพระดับสีเทาที่เข้ากันได้กับ DICOM และป้ายกลางแจ้ง
โครงสร้างที่ทนทาน
กระจกแข็ง 6H ป้องกันแสงสะท้อน, ทนทานต่อหมอกเทียบเท่า IP65 และป้องกัน ESD ±4kV
ข้อมูลจำเพาะทางเทคนิค
|
คุณสมบัติ |
มูลค่าอุตสาหกรรม |
|---|---|
|
ประสิทธิภาพการใช้พลังงาน |
วงจร Soft-start (≤3A in-rush current) |
|
ความไวในการสัมผัส |
ตรวจจับ 10 นิ้ว (<10g pressure) |
|
ไดรเวอร์แบ็คไลท์ |
MY-1L2136A-v2.1 (อินพุต 10-30V) |
|
การยึดติดแบบออปติคอล |
Liquid OCR เพื่อลดการสะท้อน |
การแพทย์
จอภาพสำหรับการผ่าตัด, การสร้างภาพวินิจฉัย (DICOM grayscale)
โครงสร้างพื้นฐานกลางแจ้ง
ตู้เก็บค่าผ่านทาง, แผงข้อมูลป้ายรถเมล์, ตู้บริการตนเอง
อุตสาหกรรม 4.0
CNC machine HMIs, อินเทอร์เฟซควบคุมหุ่นยนต์ (เยอรมนี)
การขนส่ง
จอแสดงผลสัมภาระในสนามบิน, ระบบควบคุมรถไฟ (สหราชอาณาจักร/ฝรั่งเศส)
ทำไมต้องเลือกจอแสดงผลนี้?
ผลิตโดย Saef Technology (ได้รับการรับรอง ISO 9001/14001) โมดูลนี้ประกอบด้วย:
ข้อมูลจำเพาะ
| รายการ | หน่วย | ข้อมูลจำเพาะ |
| ขนาดหน้าจอแนวทแยง | มม. | 546.86(21.5”) |
| พื้นที่ใช้งาน | มม. | 476.064(H) x 267.786(V) |
| พิกเซล H x V | - | 1920(x3) x 1080 |
| ระยะพิทช์พิกเซล | um | 247.95(ต่อหนึ่งไตรแอด) x247.95 |
| การจัดเรียงพิกเซล | - | R.G.B. Vertical Stripe |
| โหมดการแสดงผล | - | VA Mode, Normally Black |
| เวลาตอบสนอง | Msec | 14ms (typ., on/off) |
| น้ำหนัก | กรัม | TBD |
| อินเทอร์เฟซไฟฟ้า | - | Dual channel LVDS,8 bits RGB data input |
| รองรับสี | - | 16.7M colors |
| การเคลือบผิว | - | Anti-Glare,3H |
|
ช่วงอุณหภูมิในการทำงาน การจัดเก็บ(การขนส่ง) |
℃ |
-10 ถึง +60 -20 ถึง +60 |
ขนาดภายนอก
คำจำกัดความของพินอินเทอร์เฟซ
| หมายเลขพิน | สัญลักษณ์ | คำอธิบาย |
| 1 | RxO0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 2 | RxO0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 3 | RxO1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 4 | RxO1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 5 | RxO2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 6 | RxO2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 7 | GND | กราวด์ |
| 8 | RxOCLK- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงลบ (สัญญาณนาฬิกาคี่) |
| 9 | RxOCLK+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (สัญญาณนาฬิกาคี่) |
| 10 | RxO3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 11 | RxO3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 12 | RxE0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 13 | RxE0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 14 | GND | กราวด์ |
| 15 | RxE1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 16 | RxE1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 17 | GND | กราวด์ |
| 18 | RxE2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 19 | RxE2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 20 | RxECLK- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (สัญญาณนาฬิกาคู่) |
| 21 | RxECLK+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (สัญญาณนาฬิกาคู่) |
| 22 | RxE3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 23 | RxE3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 24 | GND | กราวด์ |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | ไม่มีการเชื่อมต่อ |
| 28 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ |
| 29 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ |
| 30 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ |
ข้อมูลจำเพาะแบ็คไลท์
| พารามิเตอร์ | สัญลักษณ์ | ค่า | หน่วย | ||
| นาที | Typ. | สูงสุด | |||
| แรงดันไฟฟ้าอินพุต Light Bar | VLED | 48 | 52 | 56 | V |
| กระแสไฟเข้า Light Bar | ILED | - | 480 | - | mA |
| การใช้พลังงาน | PLED | 23.04 | 24.96 | 26.88 | W |
| อายุการใช้งาน LED | LBL | 40000 | 50000 | - | ชม. |
ลักษณะทางไฟฟ้า
| พารามิเตอร์ | สัญลักษณ์ | นาที | Typ สูงสุด | หน่วย | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | VDD | 4.5 | 5.0 | 5.5 | V |
| กระแสไฟของแหล่งจ่ายไฟ | IVDD | 500 | 1200 | mA | |
| กระแสไฟ In-Rush | IRUSH | 2.0 | 3.0 | A | |
| แรงดันไฟฟ้าริปเปิลอินพุตที่อนุญาต | VRF | 300 | mV | ||
| แรงดันไฟฟ้าเกณฑ์อินพุตดิฟเฟอเรนเชียลระดับสูง | VIH | +100 | mV | ||
| แรงดันไฟฟ้าเกณฑ์อินพุตดิฟเฟอเรนเชียลระดับต่ำ | VIL | -100 | mV | ||
| แรงดันไฟฟ้าอินพุตดิฟเฟอเรนเชียล | VID | 200 | 600 | mV | |
| แรงดันไฟฟ้าอินพุต(BL) | VBL_I | -0.3 | VDD+0.3 | mV | |
| แรงดันไฟฟ้าโหมดทั่วไปอินพุตดิฟเฟอเรนเชียล | VCM | 1.0 | 1.2 | 1.5 | |
| การใช้พลังงาน | VD | 2.5 | 6 | W | |
| พารามิเตอร์ | เงื่อนไข | นาที | Typ. | สูงสุด | หน่วย |
| อัตราส่วนคอนทราสต์ | ศูนย์ | 700 | 1000 | - | - |
| เวลาตอบสนอง | Tr+Td | - | 14 | 20 | ms |
|
CF Color Chromaticity (CIE1931) |
Red x |
Typ. -0.03 |
0 |
Typ. +0.03 |
0 |
| White x | 0.323 | - | |||
| White y | 0.379 | - | |||
| ความสว่างตรงกลางสีขาว | YLI | 800 | 1000 | cd/m2 | |
| Cross Talk | Ct | 2.0 | % |

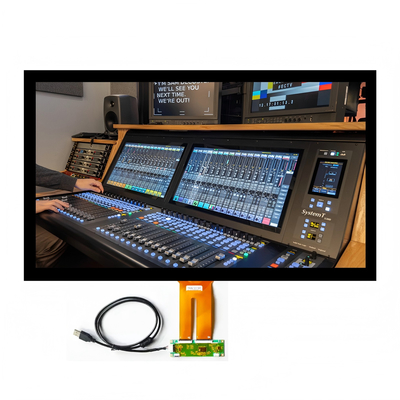

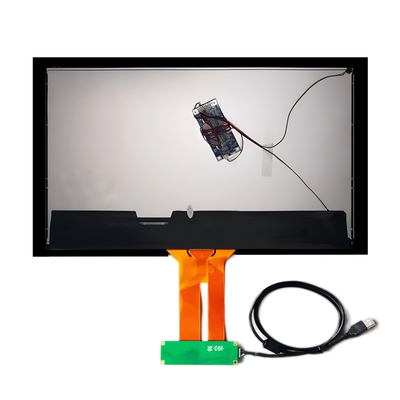

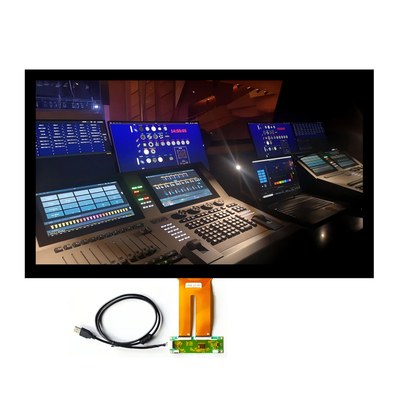

รูปภาพสินค้า
