รายละเอียดสินค้า:
|
| สินค้า: | 5จอ LCD TFT ขนาด 0.7 นิ้ว | การแก้ไข: | 640x480 VGA |
|---|---|---|---|
| ความสว่าง: | 500 cd/m2 (ปกติ) | ดูทิศทาง: | 80° (ทุกทิศทาง, CR≥10) |
| อัตราส่วนความคมชัด: | 1200:1 | อินเตอร์เฟซ: | RGB 6 บิต (40 พิน) |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | การปรับแต่ง: | การตัดเย็บกระจก/เซ็นเซอร์/FPC |
| ไอซีไดร์เวอร์: | JD9168S | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ทัช: | เทคโนโลยี Projected Capacitive (PCAP) | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | PCAP Touch TFT LCD อุตสาหกรรม,JD9168S LCD TFT อุตสาหกรรม,640x480 LCD TFT อุตสาหกรรม |
||
จอ LCD TFT ขนาด 5.7 นิ้ว ทนทาน 500Nits พร้อม PCAP Touch - เกรดอุตสาหกรรม อุณหภูมิกว้าง
SFTO570DX-7263AN ของ Saef Technology มอบประสิทธิภาพที่ยอดเยี่ยมในสภาพแวดล้อมที่รุนแรง ด้วยความสว่าง 500 nits ช่วงการทำงาน -30°C ถึง +80°C และมุมมอง 80° ทุกทิศทาง TFT VGA ขนาด 5.7 นิ้วนี้ได้รับการออกแบบมาสำหรับ HMI อุตสาหกรรม อุปกรณ์ทางการแพทย์ และแผงหน้าปัดรถยนต์ทั่วยุโรปและอเมริกาเหนือ
✅ พร้อมสำหรับสภาพแวดล้อมที่รุนแรง: ทำงานในสภาพอากาศหนาวเย็นแบบอาร์กติกไปจนถึงความร้อนในทะเลทราย (-30°C~80°C) พร้อมการรับรองการกระแทกจากความร้อน 120 ชั่วโมง
✅ ความทนทานในระดับอุตสาหกรรม: พื้นผิวแข็ง 3H ทนทานต่อรอยขีดข่วน + ทนทานต่อการสั่นสะเทือนแบบสุ่ม (0.015G²/Hz, 5-500Hz)
✅ พลังงานที่เหมาะสม: ใช้พลังงานแบ็คไลท์เพียง 1.5W + การควบคุมการหรี่แสง PWM (1-50kHz)
✅ ความคมชัดของภาพสูง: อัตราส่วนคอนทราสต์ 1200:1 + ขอบเขตสี NTSC 60%
การผสานรวมระบบสัมผัสที่ราบรื่น
อัปเกรดโซลูชันของคุณด้วยการปรับแต่งระบบสัมผัสแบบ Projected Capacitive (PCAP) ของเรา:
ตัวเลือกกระจก: Gorilla Glass®/กระจกนิรภัย/PMMA พร้อมการเคลือบ AG/AR/AF
ความยืดหยุ่นของเซ็นเซอร์: ชุดกระจก/ฟิล์ม/ฟิล์ม+ฟิล์ม + รูปทรง FPC ที่กำหนดเอง
ความเข้ากันได้ของคอนโทรลเลอร์: EETI, ILITEK, Cypress, Goodix (อินเทอร์เฟซ I²C/USB/RS232)
การสร้างต้นแบบอย่างรวดเร็ว: ระยะเวลาในการนำตัวอย่าง 4 สัปดาห์สำหรับชุดแสดงผล+ระบบสัมผัส
เหมาะสำหรับ: อินเทอร์เฟซที่ฆ่าเชื้อได้ทางการแพทย์, แผงหน้าปัดรถยนต์, การควบคุมระบบอัตโนมัติของโรงงาน
ข้อมูลจำเพาะของผลิตภัณฑ์
| รายการ | ข้อมูลจำเพาะ | หน่วย |
| ประเภท LCD | TFT | - |
| สีของจอแสดงผล | 16.7M | - |
| ทิศทางการมองเห็น | IPS, ทุกมุมมอง | O'Clock |
| อุณหภูมิในการทำงาน | -30~+80 | ℃ |
| อุณหภูมิในการจัดเก็บ | -30~+80 | ℃ |
| ขนาดโมดูล | อ้างอิงภาพร่าง | มม. |
| พื้นที่ใช้งาน (กว้าง x สูง) | 115.20X86.40 | มม. |
| จำนวนจุด | 640 x 480 | จุด |
| ตัวควบคุม LCM | JD9168S | - |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | 3.3 | V |
| แบ็คไลท์ | 3S7P-LEDs (สีขาว) | ชิ้น |
| อินเทอร์เฟซ | อินเทอร์เฟซ RGB | - |
ขนาดภายนอก
พิกัดสูงสุดสัมบูรณ์
| รายการ | สัญลักษณ์ | ต่ำสุด | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | VCC | -0.3 | 3.3 | V |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟแบ็คไลท์ | VLED | -0.3 | 6.0 | V |
| อุณหภูมิในการทำงาน | Top | -30 | 80 | ℃ |
| อุณหภูมิในการจัดเก็บ | Tst | -30 | 80 | ℃ |
ลักษณะเฉพาะของแบ็คไลท์
| รายการ | สัญลักษณ์ | ค่าทั่วไป | |
| แรงดันไฟฟ้า | VLED | 5V | |
| กระแสไฟ | IL | 300 - mA | |
| การใช้พลังงาน | PL | 1.5 - W | |
| ความถี่ควบคุม PWM | FPDIM | 50K Hz | |
| แบ็คไลท์เปิด-ปิด | สูง |
VEN |
1.4 VLED V |
| ต่ำ | 0 - 0.4 V | ||
| ระดับการควบคุม PWM | สูง |
VPDIM |
1.5 V |
| ต่ำ | 0 - 0.4 V | ||
| ความสม่ำเสมอ | ΔBp | 80% | |
| อายุการใช้งาน | เวลา | 40K ชั่วโมง | |
คำจำกัดความของพินอินเทอร์เฟซ
| หมายเลขพิน | สัญลักษณ์ | I/O | คำจำกัดความ |
| 1 | U/D | I | ทิศทางการสแกนขึ้น/ลงบนโมดูลแผง |
| 2 | NC | - | ไม่มีการเชื่อมต่อ |
| 3 | HSYNC | I | อินพุตซิงค์แนวนอนในอินเทอร์เฟซ RGB |
| 4-6 | VLED | P | แหล่งจ่ายไฟสำหรับไดรเวอร์ LED |
| 7 | VCC | P | แหล่งจ่ายไฟสำหรับ TFT |
| 8 | VSYNC | I | อินพุตซิงค์แนวตั้งในอินเทอร์เฟซ RGB |
| 9 | DE | I | อินพุตเปิดใช้งานข้อมูลในอินเทอร์เฟซ RGB |
| 10 | XL | I | ไม่มีการเชื่อมต่อ |
| 11 | YU | I | ไม่มีการเชื่อมต่อ |
| 12 | ADJ | I | พินอินพุตสัญญาณ PWM |
| 13-15 | B5-B3 | I | บัสข้อมูลสีน้ำเงิน |
| 16 | VSS | P | กราวด์ |
| 17-19 | B2-B0 | I | บัสข้อมูลสีน้ำเงิน |
| 20 | VSS | P | กราวด์ |
| 21-23 | G5-G3 | I | บัสข้อมูลสีเขียว |
| 24 | VSS | P | กราวด์ |
| 25-27 | G2-G0 | I | บัสข้อมูลสีเขียว |
| 28 | VSS | P | กราวด์ |
| 29-31 | R5-R3 | I | บัสข้อมูลสีแดง |
| 32 | VSS | P | กราวด์ |
| 33-35 | R2-R0 | I | บัสข้อมูลสีแดง |
| 36 | XR | I | ไม่มีการเชื่อมต่อ |
| 37 | YD | I | ไม่มีการเชื่อมต่อ |
| 38 | DCLK | I | อินพุตสัญญาณนาฬิกาพิกเซลในอินเทอร์เฟซ RGB |
| 39 | VSS | P | กราวด์ |
| 40 | L/R | I | ทิศทางการสแกนซ้าย/ขวาบนโมดูลแผง |

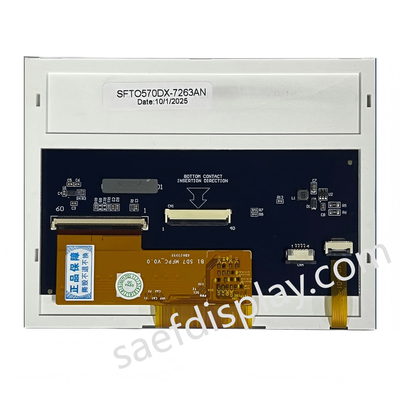

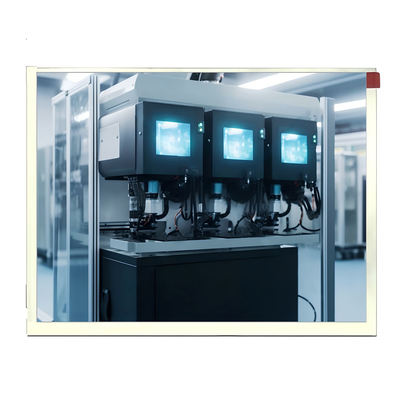

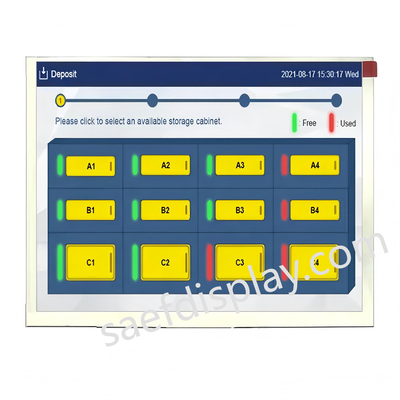

รูปภาพสินค้า
