รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | เส้นทแยงมุม 15.6 นิ้ว | ความสว่าง: | 1500 CD/M² (TYP) |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 FHD | มุมมอง: | 85 °/85 °/85 °/85 ° (Cr≥10) |
| อุณหภูมิในการทำงาน: | -30°C ถึง +85°C | อินเตอร์เฟซ: | LVDS 2-pin 2-channel |
| การบริโภคพลังงาน: | 4W (typ) @ 3.3V | อัตราส่วนความคมชัด: | 800: 1 (TYP) |
| ไฟหลัง: | แถบไฟ LED ภายนอก | อายุการใช้งาน LED: | 24.35W, อายุการใช้งาน 50,000 ชั่วโมง |
| การบํารุงผิว: | Anti-Slare, 3H การเคลือบแข็ง | ช่วงสี: | 72% เอ็นทีเอสซี |
| การสั่นสะเทือน/การจัดอันดับ ESD: | สอดคล้องกับ MIL-STD-202G | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอ LCD FHD TFT,จอ LCD TFT ที่อ่านแสงอาทิตย์,จอ LCD อุตสาหกรรมที่อ่านแสงอาทิตย์ |
||
การมองเห็นที่เหนือกว่าในสภาพแวดล้อมที่รุนแรง
จอแสดงผล TFT LCD ความสว่างสูง SFTO1560RX-7312AN ขนาด 15.6 นิ้ว ให้ความสว่าง 1500nits เพื่อการมองเห็นที่คมชัดภายใต้แสงแดดโดยตรง ออกแบบมาสำหรับงานอุตสาหกรรม จอแสดงผล FHD (1920×1080) นี้มีสารเคลือบแข็ง 3H ป้องกันแสงสะท้อน และทำงานได้อย่างไร้ที่ติในอุณหภูมิตั้งแต่ -30°C ถึง 85°C – เหมาะสำหรับตู้แสดงสินค้ากลางแจ้ง ระบบขนส่ง และเครื่องจักรกลหนัก
ข้อได้เปรียบทางเทคนิคที่สำคัญ
ความทนทานในระดับอุตสาหกรรม: ผ่านการทดสอบการกระแทกจากความร้อน (-30°C↔85°C) การสั่นสะเทือน (10-55Hz) และการทดสอบ ESD ±12kV
แบ็คไลท์อายุการใช้งานยาวนาน: ระบบ LED 50,000 ชั่วโมง พร้อมอินพุต 45.1V (540mA typ)
การผสานรวมที่ยืดหยุ่น: อินเทอร์เฟซ LVDS พร้อมการควบคุมการสแกนแบบย้อนกลับ (พิน REV_SCAN) เพื่อการติดตั้งที่หลากหลาย
ประสิทธิภาพสีที่แท้จริง: ขอบเขตสี 72% NTSC และอัตราส่วนคอนทราสต์ 800:1
ความน่าเชื่อถือที่ได้รับการรับรอง
ได้รับการรับรอง ISO 9001/14001 และสอดคล้องกับมาตรฐาน EU RoHS/REACH รวมถึงการรับประกันการทำงาน 1 ปี
เหมาะสำหรับ:
ป้ายดิจิทัลกลางแจ้ง
อุปกรณ์ก่อสร้างและเกษตรกรรม
จอแสดงผลห้องนักบินการบิน
ระบบนำทางทางทะเล
อุปกรณ์ทางการแพทย์
ขอตัวอย่าง: ติดต่อทีมสนับสนุน EU/US ของเราได้ที่ sales2@saef.com.cn สำหรับราคาอุตสาหกรรมและตัวเลือกการปรับแต่ง
ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ | หน่วย |
| ขนาดหน้าจอ | 15.6” เส้นทแยงมุมจริง | |
| ช่องเปิด Beael | 365.72x220.39x12.5 | มม. |
| จำนวนพิกเซล | 1920 x R.G.B. x 1080 | พิกเซล |
| ระยะพิทช์พิกเซล | 0.17925 (H) x 0.17925 (V) | มม. |
| พื้นที่แสดงผล | 344.16x193.59 | มม. |
| สีที่แสดง | 16.7M | สี |
| โหมดส่งผ่าน | ปกติสีดำ | - |
| การเคลือบผิว | ชนิด AG, เคลือบแข็ง 3H, | - |
| การใช้พลังงาน | เซลล์ทั้งหมด | |
| TC | 8100 | k |
| NTSC | 72 (Typ) | % |
ขนาดภายนอก
คำจำกัดความพินอินเทอร์เฟซ
| พิน | ชื่อ | คำอธิบาย |
| 1 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 2 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 3 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 4 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 5 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 6 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 7 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 8 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 9 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 10 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 11 | LCD_VCC | พลังงานลอจิกและไดรเวอร์ LCD 3.3V |
| 12 | LCD_VCC | พลังงานลอจิกและไดรเวอร์ LCD 3.3V |
| 13 | LCD_VCC | พลังงานลอจิกและไดรเวอร์ LCD 3.3V |
| 14 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 15 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 16 | NC | ไม่เชื่อมต่อ พินนี้ควรเปิดอยู่ |
| 17 | REV_SCAN |
ต่ำ → โหมดปกติ สูง → การสแกนแบบย้อนกลับแนวนอนและแนวตั้ง |
| 18 | RXO0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง O0 (คี่) |
| 19 | RXO0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง O0 (คี่) |
| 20 | RXO1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง O1 (คี่) |
| 21 | RXO1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง O1 (คี่) |
| 22 | RXO2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง O2 (คี่) |
| 23 | RXO2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง O2 (คี่) |
| 24 | LCD GND | กราวด์ลอจิกและไดรเวอร์ LCD |
| 25 | RXOC- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงลบ (คี่) |
| 26 | RXOC+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (คี่) |
| 27 | LCD GND | กราวด์ลอจิกและไดรเวอร์ LCD |
| 28 | RXO3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง O3 (คี่) |
| 29 | RXO3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง O3 (คี่) |
| 30 | RXE0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง E0 (คู่) |
| 31 | RXE0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง E0 (คู่) |
| 32 | RXE1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง E1 (คู่) |
| 33 | RXE1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง E1 (คู่) |
| 34 | LCD GND | กราวด์ลอจิกและไดรเวอร์ LCD |
| 35 | RXE2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง E2 (คู่) |
| 36 | RXE2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง E2 (คู่) |
| 37 | RXEC- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงลบ (คู่) |
| 38 | RXEC+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (คู่) |
| 39 | RXE3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ ช่อง E3 (คู่) |
| 40 | RXE3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก ช่อง E3 (คู่) |

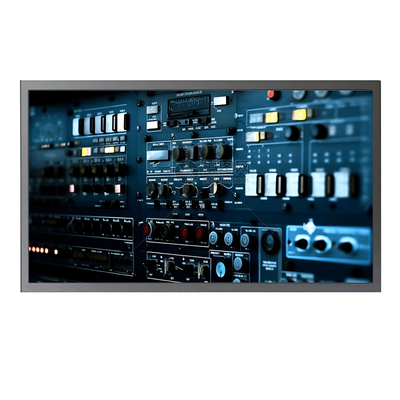

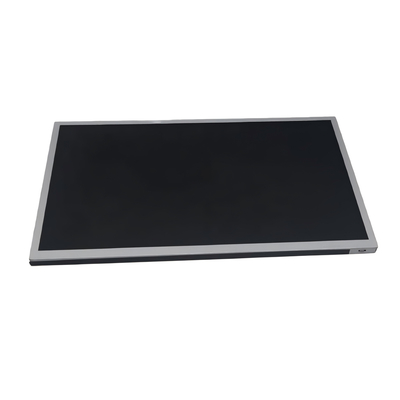

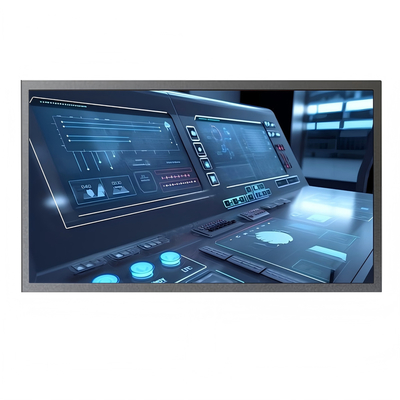

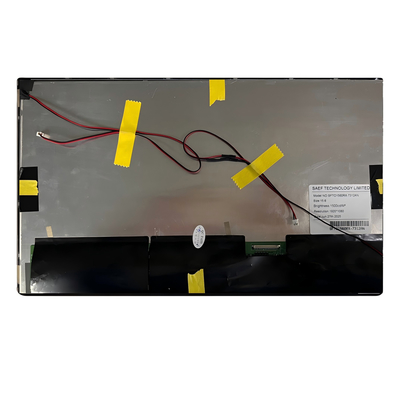

รูปภาพสินค้า
