รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT LCD ขนาด 10.4 นิ้ว | การแก้ไข: | 1024*600 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | แอลวีดีเอส | ความส่องสว่างของพื้นผิว: | 800 cd/m2 ((nits) |
| ดูทิศทาง: | IPS ทุกมุมมอง | อุณหภูมิในการทำงาน: | -20°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C | การเชื่อมต่อ: | ซิฟ เอฟพีซี |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | อินเตอร์เฟซ LVDS ความสว่างสูง TFT,800 นิต TFT LCD Display,จอแสดงผล TFT LCD ขนาด 10.4 นิ้ว |
||
เกี่ยวกับรายการนี้: SFTO1040YX-7241AN
สัมผัสภาพที่น่าทึ่งกับจอ LCD IPS TFT ความสว่างสูง 10.4 นิ้ว, ออกแบบมาเพื่อให้บริการผลงานที่โดดเด่นในการใช้งานที่หลากหลาย800 นิท, จอจอ LCD นี้ทําให้ภาพชัดเจนและสดใส ทําให้มันเหมาะสําหรับทั้งภายในและภายนอกสภาพแวดล้อม
ความสว่าง:มีความสว่างระดับ800 นิตs, จอนี้โดดเด่นในสภาพสว่าง, ส่งผลให้เห็นที่ดีเยี่ยมโดยไม่เสี่ยงคุณภาพภาพภาพ.
เทคโนโลยี IPS คุณภาพสูงเทคโนโลยี In-Plane Switching (IPS) ให้มุมมองที่กว้างและการแสดงสีที่แม่นยํา เพื่อให้ประสบการณ์ทางสายตาที่ตรงกันและชัดเจนจากมุมใด ๆ
การแก้ไข:จอแสดงภาพมีความละเอียดของ1024x768 พิกเซล, ทําให้ภาพชัดเจนและละเอียด เหมาะสําหรับการใช้งานในอุตสาหกรรม, อุปกรณ์การแพทย์, และคิออสค์ปฏิสัมพันธ์
อินเตอร์เฟซ LVDS:อุปกรณ์พร้อมอินเตอร์เฟซการแสดงสัญญาณความดันต่ํา (LVDS), จอแสดงภาพนี้ทําให้การถ่ายทอดข้อมูลรวดเร็วและมีประสิทธิภาพ ทําให้สามารถบูรณาการกับอุปกรณ์และระบบต่างๆได้ง่าย
รายการ10จอ LCD IPS TFT ขนาด.4 นิ้วเหมาะสําหรับการใช้งานหลายๆ ประการ เช่น
การผสมผสานความสว่างสูง ความแม่นยําสีที่ดีเยี่ยม และตัวเลือกการเชื่อมต่อที่หลากหลายจอ LCD IPS TFT ความสว่างสูง 10.4 นิ้วเป็นที่เหมาะสมสําหรับมืออาชีพที่มองหาจอที่น่าเชื่อถือและมีคุณภาพสูง สําหรับโครงการของพวกเขา ไม่ว่าคุณจะออกแบบสําหรับอุตสาหกรรม, การแพทย์, หรือการใช้งานผู้บริโภคจอนี้มีประสิทธิภาพที่คุณต้องการ.
อัพเกรดการแก้ไขการแสดงของคุณวันนี้ ด้วยจอ LCD IPS TFT ความสว่างสูง 10.4 นิ้ว และเพลิดเพลินกับการมองเห็นและความชัดเจนที่เพิ่มขึ้นในแอพลิเคชั่นภาพทั้งหมดของคุณ!
รายละเอียดสินค้า
| รายการ | รายละเอียด |
| ขนาดของพานิล | 10.4 |
| จํานวนพิกเซล | 1024 × RGB (3) × 768 |
| พื้นที่ทํางาน | 211.2 ((H) x 158.48 ((V)(มม) |
| พิกเซลปิช | 0.20625 ((H) × 0.20625 ((V) x RGB (มม) |
| มิติการออกแบบ | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(มม) |
| จํานวนสี | 16.7M |
| โหมดการแสดง | รูปแบบการส่ง, ปกติดํา |
| ทิศทางการดู | การดูทั้งหมด |
| รูปแบบแสดง | สายตั้ง RGB |
| การบํารุงผิว | ป้องกันแสงสว่าง |
| อินเตอร์เฟซ | LVDS |
| ไฟหลัง | LED ขาว |
| อุณหภูมิการทํางาน | -20~+70°C |
| อุณหภูมิในการเก็บ | -30 ~ 80°C |
มิติภายนอก
ค่าเรตเมนต์สูงสุด
| รายการ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบดิจิตอล | VDD | - 03 | 5.0 | V |
| ไฟหลัง พลังงาน | V | - 03 | 28 | V |
สภาพการทํางานของ LCD
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าดิจิตอล | VDD | 2.8 | 3.3 | 3.6 | V |
| กระแสของพลังงาน | IDD | -- | 0.3 | -- | A |
| VDD | PDD | 1.0 | W | ||
| กระแสไฟฟ้า | IRUSH | 2.0 | A | ||
| ไฟหลัง โพว์ | V | 8.2 | 9.6 | 10.5 | V |
การนิยาม Pin อินเตอร์เฟซ
| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ |
| 1 | NC | ไม่มีการเชื่อมต่อ |
| 2 | GND | ดิน |
| 3 | RIN3+ | สัญญาณ LVDS ((+) ช่อง 3 |
| 4 | RIN3- | สัญญาณ LVDS ((-) ช่อง 3 |
| 5 | GND | ดิน |
| 6 | RXCLK+ | สัญญาณเวลา LVDS ((+) |
| 7 | RXCLK- | สัญญาณนาฬิกา LVDS |
| 8 | GND | ดิน |
| 9 | RIN2+ | สัญญาณ LVDS ((+) ช่อง 2 |
| 10 | RIN2- | สัญญาณ LVDS ((-) ช่อง 2 |
| 11 | GND | ดิน |
| 12 | RIN1+ | สัญญาณ LVDS ((+) ช่อง 1 |
| 13 | RIN1- | สัญญาณ LVDS ((-) ช่อง 1 |
| 14 | GND | ดิน |
| 15 | RIN0+ | สัญญาณ LVDS ((+) ช่อง 0 |
| 16 | RIN0- | สัญญาณ LVDS ((-) ช่อง 0 |
| 17 | GND | ดิน |
| 18 | NC | ไม่มีการเชื่อมต่อ |
| 19 | GND | ดิน |
| 20 | SEL6/8 | SELB = ราคา 8 บิต SELB = ราคา 1 บิต |
| 21 | NC | ไม่มีการเชื่อมต่อ |
| 22 | NC | ไม่มีการเชื่อมต่อ |
| 23 | NC | ไม่มีการเชื่อมต่อ |
| 24 | กลับ | ฟังก์ชันปานีลกลับ |
| 25 | GND | ดิน |
| 26 | GND | ดิน |
| 27 | GND | ดิน |
| 28 | VCC | พลังงาน ความดันสําหรับวงจรดิจิตอล 3.3V |
| 29 | VCC | พลังงาน ความดันสําหรับวงจรดิจิตอล 3.3V |
| 30 | VCC | พลังงาน ความดันสําหรับวงจรดิจิตอล 3.3V |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| อัตราความแตกต่าง | CR | - | 700 | - | ||
|
ความสว่าง (กลาง) |
L |
750 |
800 |
- |
cd/m2 |
|
| ความอดทนแสง | LU | 70 | 75 | % | ||
| เวลาตอบสนอง | เติบโต + ลดลง | - | 30 | 35 | ms | |
|
มุมมอง K=สัดส่วนความแตกต่าง>10 |
ทิศทาง |
θx+ | 80 | 85 | - |
ระดับ |
| θx - | 80 | 85 | - | |||
|
สูง |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
สีสี (CIE1931) |
สีแดง |
x |
ประเภท 005 |
0.617 |
กรอก + 005 |
|
| y | 0.327 | |||||
|
สีเขียว |
x | 0.332 | ||||
| y | 0.600 | |||||
|
สีฟ้า |
x | 0.146 | ||||
| y | 0.056 | |||||
|
สีขาว |
x | 0.299 | ||||
| y | 0.351 | |||||
| สายสี (สัดส่วน NTSC) |
70 |
% |
||||
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต |
| ไฟไฟ LED | ILED | 120 | mA | LED ทั้งหมด | ||
| ความดันด้านหน้า | VF | 30.6 | V | IF=120mA | ||
| กระแสกลับ | IR | 50 | μA | VR=3.3 V, 1LED | ||
| การสูญเสียพลังงาน | Pd | 3960 | mW | LED ทั้งหมด | ||
| ปัจจุบันสูงสุดไปข้างหน้า | IFP | 30 | mA | 1LED | ||
| ความดันกลับ | VR | 3.3 | V | 1LED | ||

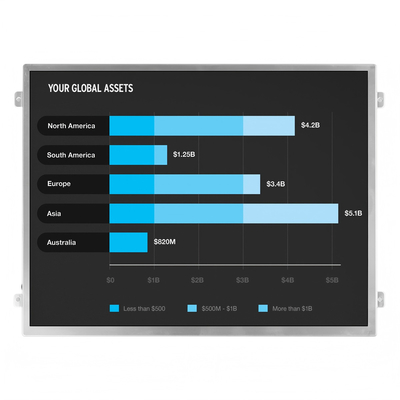

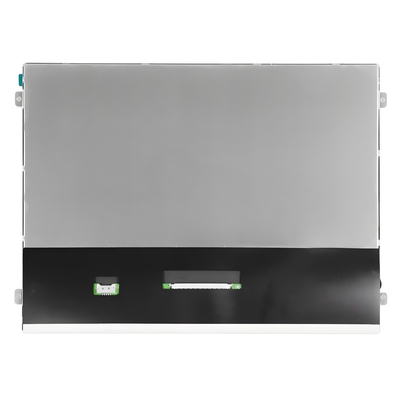

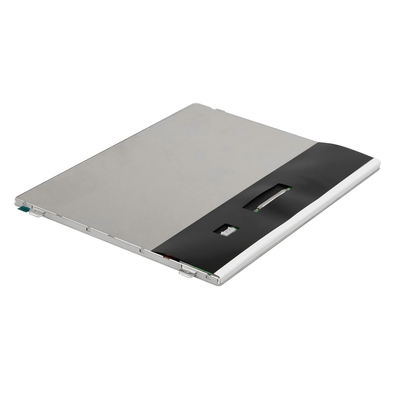

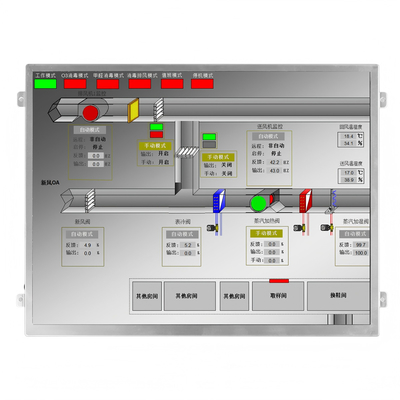

ภาพสินค้า
