รายละเอียดสินค้า:
|
| สินค้า: | 7.6 นิ้ว ตาราง LCD | การแก้ไข: | 800*800 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) |
| ดูทิศทาง: | IPS ทุกมุมมอง | ตัวควบคุมจอแอลซีดี: | ILI9881C |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -25°C ถึง +75°C |
| ความสว่าง: | 1,000 นิต | การเชื่อมต่อ: | ซิฟ เอฟพีซี |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 800x800 จุด TFT จอ LCD,7จอ LCD TFT ขนาด.6 นิ้ว,1000 นิต แผ่น LCD ความสว่างสูง |
||
เกี่ยวกับรายการนี้: SFTO760GX-7109AN
ค้นพบความทันสมัยหน้าจอ LCD TFT ขนาด 7.6 นิ้ว, มีระดับความสว่างที่น่าประทับใจ 1000 นิตขนาด 800x800 จุดการตั้งค่า การรับรองภาพที่สดใสและชัดเจนสําหรับการใช้งานต่าง ๆ
จอ LCD TFT ที่มีประสิทธิภาพสูงนี้ เหมาะสําหรับการใช้งานที่หลากหลาย เช่น
ด้วยการออกแบบที่แข็งแกร่งและคุณสมบัติที่แข็งแกร่ง จอจอ LCD ขนาด 7.6 นิ้ว IPS Square TFT มีการออกแบบมาเพื่อตอบสนองความต้องการที่ยากลําบากในอุตสาหกรรมต่างๆการประกันความน่าเชื่อถือและผลงาน.
ยกระดับโครงการของคุณกับความสว่างสูง 1000 นิต 7.6 นิท IPS Square TFT LCD Displayและสัมผัสคุณภาพทางสายตาที่ไม่มีคู่แข่งวันนี้!
รายละเอียดสินค้า
| รายการ | รายละเอียด | หน่วย |
| ขนาด LCD | 7.6 | นิ้ว |
| โหมดการแสดง | ปกติเป็นสีดํา | -- |
| การแก้ไข | 800 ((RGB) x 800 | พิกเซล |
| พิกเซลปิช | 36.5 ((H) x 109.5 ((V) | μm |
| การจัดเรียงพิกเซล | สายตั้ง RGB | |
| ทิศทางการดู | ฟรี |
- |
| มิติของลักษณะของโมดูล | 142.56 (H) *148.24 (V) *5.1 ((D) | mm |
| LCD AA | 135.36 (H) * 135.36 (V) | mm |
| สี | 16.7M |
- |
| อินเตอร์เฟซ | MIPI |
- |
| อุณหภูมิการทํางาน | -20°C ~ +70°C |
- |
| อุณหภูมิในการเก็บ | -30°C ~ +80°C |
- |
ภาพลวดลาย
ค่าเรตเมนต์สูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | VCI ~ GND | - 03 | +65 | V |
| ความดันไฟฟ้า 2 | IOVCC ~ GND | - 03 | +33 | V |
| ระยะความตึงเครียดเข้าทางตรรกะ | ViN | - 03 | IOVCC+03 | V |
| ระยะความตึงเครียดออกทางตรรกะ | Vo | - 03 | IOVCC+03 | V |
| อุณหภูมิการทํางาน | ท็อป | - 20 | +70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | - 25 | + 75 | °C |
คุณลักษณะ DC
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCl | 2.5 | 3.3 | 3.6 | V |
| ความแรงดันไฟฟ้าสําหรับวงจรโลจิก | IOVCC | 1.65 | 1.8 | 3.3 | V |
| ความดันทางเข้า "H'leve | VH | 0.7*IOVCC | IOVCC | V | |
| ความดันทางเข้า "L'leve" | VL | GND | 0.3*IOVCC | V | |
| ความดันออกระดับ "H" | ว้าว | 0.8*IOVCCl | IOVCC | V | |
| ความดันออก "L'leve" | Vol | GND | 0.2*IOVCC | V |
การนิยาม Pin อินเตอร์เฟซ
| ปิน ไม่ ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | LEDA | แอนอดแสงเบื้องหลัง LED |
| 2 | LEDK | คาโทดแสงเบื้องหลัง LED |
| 3 | LEDK | คาโธดแสงเบื้องหลัง LED |
| 4 | VCl | พลังงานไฟฟ้าสําหรับพลังงานแบบแอนลาจ |
| 5 | IOVCC | พลังงานไฟฟ้าสําหรับพลังงานโลจิกและวงจร I/O |
| 6 | กําหนดใหม่ | สัญญาณรีเซ็ท (สัญญาณที่ทํางานน้อย) |
| 7 | TE | ผลลัพธ์การฉีกขาด |
| 8 | PWM | การออกความถี่ PWM สําหรับการควบคุมเครื่องขับ LCD |
| 9 | GND | แผ่นดินพลังงาน |
| 10 | MIPI_DP0 | สายข้อมูล MIPI-DSI 0 จุดเข้า |
| 11 | MIPI_DNO | สายข้อมูล MIPI-DSI 0 ปินการเข้าลบ |
| 12 | GND | แผ่นดินพลังงาน |
| 13 | MIPI_DP1 | สายข้อมูล MIPI-DSI 1 จุดเข้า 2 จุด |
| 14 | MIPI_DN1 | สายข้อมูล MIPI-DSI 1 ปินการเข้าลบ |
| 15 | GND | แผ่นดินพลังงาน |
| 16 | MIPI_CLKP | สายข้อมูล MIPl-DSI ติดต่อปินเข้า |
| 17 | MIPI_CLKN | พิน input ช่องข้อมูล MIPI-DSI |
| 18 | GND | แผ่นดินพลังงาน |
| 19 | MIPI_DP2 | สายข้อมูล MIPI-DSI 2 จุดเข้า 2 |
| 20 | MIPI_DN2 | ช่องข้อมูล MIPI-DSI 2 ปินการเข้าลบ |
| 21 | GND | การปรับพลังงาน |
| 22 | MIPI_DP3 | สายข้อมูล MIPI-DSI 3 จุดเข้า 2 |
| 23 | MIPI_DN3 | ช่องข้อมูล MIPI-DSI 3 ปินการเข้าลบ |
| 24 | GND | แผ่นดินพลังงาน |
| 25 | TP_INT | INT pin สําหรับ CTP ((NC) |
| 26 | TP SDA | SDA pin สําหรับ CTP ((NC) |
| 27 | TP_SCL | ปิน SCL สําหรับ CTP ((NC) |
| 28 | TP_RESET | พินรีเซ็ตสําหรับ TP ((NC) |
| 29 | TP_VCl | ปิน VCl สําหรับ CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin สําหรับ CTP ((NC) |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ N | นาที | แบบ | แม็กซ์ | หน่วย | |
|
การถ่ายทอด (ไม่มีเครื่องขั้วขั้ว) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| อัตราความแตกต่าง | Cr | 1000 | 1200 | ||||
| เวลาตอบสนอง | ตัน+ทอฟ | 30 | 35 | ประเทศสหรัฐ | |||
| ความสว่างของพื้นผิว | LV | 850 | 1000 | cd/m2 | |||
| สี Gamut | θ=0° | 65 | 70 | % | |||
|
ระยะมุมมอง |
หรือคุณ |
Ox+ |
ศูนย์ CR>10 |
85 | ก | ||
| แกะ... | 85 | ก | |||||
| Oy+ | 85 | ก | |||||
| อาย | 85 | ก | |||||

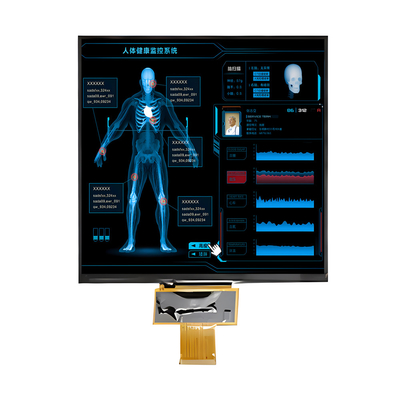

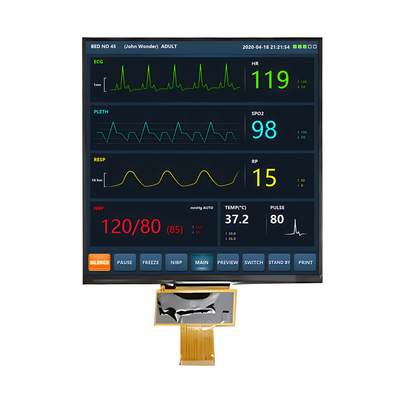

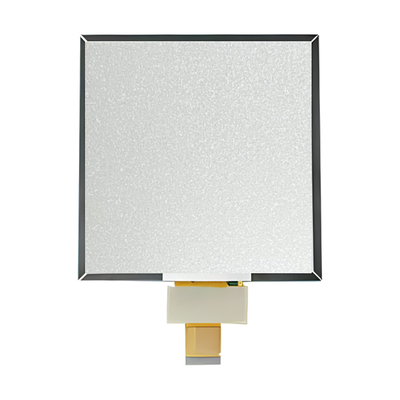

ภาพสินค้า
