รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ LCD TFT ขนาด 7 นิ้ว | การแก้ไข: | 1024 x RGB x 600 |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB | อินเตอร์เฟซหน้าจอสัมผัส: | ไอทูซี |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) | อุณหภูมิในการทำงาน: | -30°C ถึง +75°C |
| อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C | หมายเลขพิน: | 50 ปิน |
| ดูทิศทาง: | IPS ทุกมุมมอง | พื้นที่ทํางาน: | 154.21(ส)x85.92(วี) (มม.) |
| หน้าจอสัมผัส: | CTP ไม่จำเป็น | การบํารุงผิว: | การเคลือบแข็ง (3H) |
| แสดงสี: | 16.7 ม | การเชื่อมต่อ: | ZIF |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | TFT ความสว่างสูง 7 นิ้ว,1024*600 TFT จอ LCD,1000 นิต TFT LCD Display |
||
เกี่ยวกับสินค้านี้ SFTO700XC-7026ACT2, ความสว่างสูง 1000 นิต 7-inch IPS TFT LCD Display
อัพเกรดโครงการของคุณด้วยหน้าจอ LCD IPS TFT ขนาด 7 นิทความสว่างสูง 1000 นิทจอนี้ถูกออกแบบมาเพื่อส่งภาพที่ชัดเจนและสีสันสดใส, ทําให้มันเหมาะสมสําหรับการใช้งานต่างๆ เช่น เครื่องจักรอุตสาหกรรม, อุปกรณ์มือถือ, จอแสดงภาพกลางแจ้ง, และอื่น ๆ อีกมากมาย
ลักษณะสําคัญ:
ทําไมต้องเลือกจอ LCD IPS TFT ขนาด 7 นิ้วของเรา
จอนี้ถูกออกแบบมาเพื่อความทนทานและความสามารถในการทํางาน เพื่อให้การใช้งานที่ยาวนานในสภาพแวดล้อมที่ต้องการ ไม่ว่าจะเป็นการพัฒนาต้นแบบหรือผลิตภัณฑ์ทางการค้าความสว่างและคุณภาพที่ดีที่สุด ทําให้จอของเราเป็นตัวเลือกที่ดีที่สุด.
รายละเอียด:
เพิ่มความสามารถและความสวยงามของสินค้าของคุณ ด้วยจอ LCD IPS TFT ความสว่างสูง 7 นิ้วของเราจัดการตอนนี้และก้าวแรกไปสู่การให้ผลงานทางสายตาที่พิเศษในโครงการต่อไปของคุณ!
รายละเอียดสินค้า
| ลักษณะ | รายละเอียด |
| ประเภท LCD | 70.0 นิ้ว |
| การแก้ไข (H*V) | 1024 ((RGB) ×600 |
| ประเภทเทคโนโลยี | a-Si TFT |
| การตั้งค่าพิกเซล | RGB สายตั้ง |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การบํารุงผิว | แสงสว่าง |
| ทิศทางการดู | ทั้งหมด |
| ทิศทางการพลิกระดับสีเทา | ไม่ |
| ขนาด (W x H x T) (mm) | 218.42*146.9*955 |
| พื้นที่ทํางาน ((mm) | 154.21*8592 |
| พร้อม / ไม่มีจอสัมผัส | กับ CTP |
| ประเภทเครื่องเชื่อม | 50PIN 0.5PITCH |
| ประเภทไฟหลัง | LED |
| อินเตอร์เฟซ | RGB |
| จํานวนสี | 16.7M |
| ไดรเวอร์ IC | HX8282A11 HX8696A01 |
| CTP IC | GT911 |
| โครงสร้าง CTP | G+G |
| อินเตอร์เฟซ CTP | I2C |
ขนาดภายนอกของจอ LCD
CTP ขนาดภายนอก
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | PIN NAME | คําอธิบาย |
| 1 | LED-A1 | ความดันไฟฟ้าสําหรับ LED Backlight Anode |
| 2 | LED-A2 | ความดันไฟฟ้าสําหรับ LED Backlight Anode |
| 3 | LED-K1 | โลเตจพลังงานสําหรับ LED Backlight Cathode |
| 4 | LED-K1 | โลเตจพลังงานสําหรับ LED Backlight Cathode |
| 5 | GND | แผ่นดินพลังงาน |
| 6 | VCOM | ความดัน VCOM |
| 7 | DVDD | พลังงานสําหรับวงจรดิจิตอล |
| 8 | MODE | การควบคุมแบบ DE หรือ HV.H:DE mode.L:HSD/VSD |
| 9 | DE | เปิดข้อมูล |
| 10 | VS | การเข้าสัญญาณ Vsync |
| 11 | HS | การเข้าสัญญาณ Hsync |
| 12 | B7 | สัญญาณข้อมูลสีฟ้า (MSB) |
| 13 | B6 | สัญญาณข้อมูลสีฟ้า |
| 14 | B5 | สัญญาณข้อมูลสีฟ้า |
| 15 | B4 | สัญญาณข้อมูลสีฟ้า |
| 16 | B3 | สัญญาณข้อมูลสีฟ้า |
| 17 | B2 | สัญญาณข้อมูลสีฟ้า |
| 18 | B1 | สัญญาณข้อมูลสีฟ้า |
| 19 | B0 | สัญญาณข้อมูลสีฟ้า (LSB) |
| 20 | G7 | สัญลักษณ์ข้อมูลสีเขียว ((MSB) |
| 21 | G6 | สัญญาณข้อมูลสีเขียว |
| 22 | G5 | สัญญาณข้อมูลสีเขียว |
| 23 | G4 | สัญญาณข้อมูลสีเขียว |
| 24 | G3 | สัญญาณข้อมูลสีเขียว |
| 25 | G2 | สัญญาณข้อมูลสีเขียว |
| 26 | G1 | สัญญาณข้อมูลสีเขียว |
| 27 | G0 | สัญญาณข้อมูลสีเขียว (GREN) |
| 28 | R7 | สัญญาณข้อมูลสีแดง ((MSB) |
| 29 | R6 | สัญญาณข้อมูลสีแดง |
| 30 | R5 | สัญญาณข้อมูลสีแดง |
| 31 | R4 | สัญญาณข้อมูลสีแดง |
| 32 | R3 | สัญญาณข้อมูลสีแดง |
| 33 | R2 | สัญญาณข้อมูลสีแดง |
| 34 | R1 | สัญญาณข้อมูลสีแดง |
| 35 | R0 | สัญญาณข้อมูลสีแดง (RSB) |
| 36 | GND | แผ่นดินพลังงาน |
| 37 | DCLK | DOT CLOCK |
| 38 | GND | แผ่นดินพลังงาน |
| 39 | L/R | เลือกทิศทางสแกนซ้ายหรือขวา |
| 40 | U/D | เลือกทิศทางการสแกนขึ้นหรือลง |
| 41 | VGH | ประตู ON Voltage |
| 42 | VGL | ประตู OFF Voltage |
| 43 | AVDD | ความดันไฟฟ้าสําหรับวงจรแบบแอนಲಾಗ์ |
| 44 | กําหนดใหม่ | พินรีเซ็ตโลก |
| 45 | NC | ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ความดัน VCOM |
|
47 |
DITHB |
ฟังก์ชัน Dithering.H: ความละเอียด 6 บิท ((บิท 2 ล่าสุดของข้อมูลเข้า การตัด) ความละเอียด L: 8 บิต (การตั้งค่าโดยกําหนด) |
| 48 | GND | แผ่นดินพลังงาน |
| 49 | NC | ไม่มีการเชื่อมต่อ |
| 50 | NC | ไม่มีการเชื่อมต่อ |
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย |
การทดสอบ สภาพ |
|
ความดันไฟฟ้า |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | - 7 | -6 | - 5 คน5 | V | ||
| ความดันสัญญาณเข้า | VCOM | 3.1 | 3.3 | 3.5 | V | |
| โลจิกการเข้า ความดันสูง | HIV | 0.7DVD D | - | DVDD | V | |
| ความตึงเครียดต่ําในระบบปริมาตรฐานการเข้า | VIL | 0 | 0.3DVDD | V | ||
|
ปัจจุบันสําหรับ Driver |
IGH | - | 0.2 | 1 | mA | VGH= 16.0V |
| IGL | - | 0.2 | 1 | mA | VGL=7.0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3.3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10.4V |
รายละเอียดไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| กระแสไฟฟ้าต่อ | IF | -- | 320 | - | mA |
| โฟลเตจด้านหน้า | VF | 16.8 | 19.2 | 21 | V |
| อายุการใช้งาน | 40000 | 50000 | H |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
|
มุมมอง |
θT |
CR≥10 |
- | 80 | - |
ปริญญา |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| อัตราความแตกต่าง | CR | θ=0° | 700 | 800 |
- |
- |
| เวลาตอบสนอง | น้ํามัน | 25°C |
- |
30 | 40 |
ms |
| TOFF | ||||||
| ความเหมือนกัน | ยู |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| ความสว่าง | L |
- |
1000 |
- |
cd/m2 |

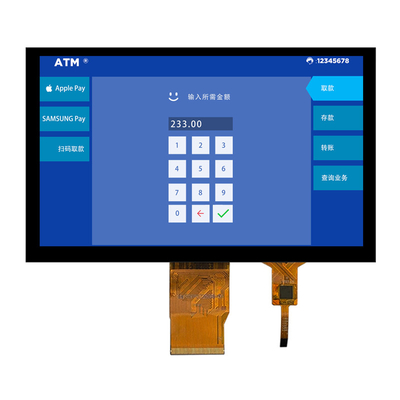

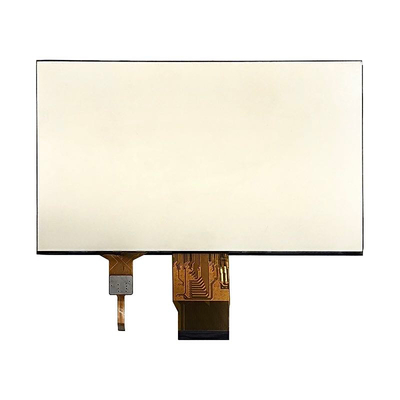

ภาพสินค้า
