รายละเอียดสินค้า:
|
| คําสําคัญ: | 6.86 นิ้ว Bar TFT | การแก้ไข: | 1280x480 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ไอซีไดร์เวอร์: | FL7707 |
| ความส่องสว่างของพื้นผิว: | 800 ซีดี/ตร.ม | หน้าจอสัมผัส: | หน้าจอสัมผัสแบบคาปาซิทีฟ |
| ดูทิศทาง: | IPS ทุกมุมมอง | อายุการใช้งาน LED: | 40,000 ชม |
| ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1280*480 จุด TFT LCD Display,จอ LCD ความสว่างสูง 800 นิต,6จอ LCD TFT ขนาด.86 นิ้ว |
||
ดาวน์โหลดใบข้อมูล
FL7707N_DS_V0.2_20230324_ลูกค้า.pdf
เรื่องของนี้SFTO686XC-7108BCT
จอ LCD IPS TFT ขนาด 6.86 นิ้ว จาก บริษัท เซฟ เทคโนโลยี จํากัด มีความละเอียดสูง 1280x480 ให้ภาพชัดเจนและละเอียดความสว่างสูง 800 นิท ให้ความเห็นที่ดีในสภาพแสงที่แตกต่างกัน, ทําให้มันเหมาะสําหรับสภาพแวดล้อมภายนอกหรือสว่างมาก จอแสดงภาพใช้อินเตอร์เฟซ MIPI, รองรับการส่งข้อมูลอย่างรวดเร็ว และพร้อมกับจอสัมผัสจุลภาพ (CTP),ให้การตอบสนองต่อการสัมผัสที่ nhạy cảmและฟังก์ชัน Multi Touch.
ลักษณะสําคัญ:
รายละเอียดเทคนิค:
สถานการณ์การใช้งาน:
บริการที่กําหนดเอง
จอจอ LCD IPS TFT ความสว่างสูง 800 นิต 6.86 นิทเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานต่าง ๆ เนื่องจากผลงานจอที่ดีและตัวเลือกอินเตอร์เฟซที่ยืดหยุ่น
ลักษณะ
| รายการ | เนื้อหา | หน่วย |
| ประเภท LCD | TFT | - |
| แสดงสี | 16M | |
| ทิศทางการดู | ทั้งหมด | ชั่วโมง |
| อุณหภูมิการทํางาน | -20~+70 | °C |
| อุณหภูมิการเก็บรักษา | -30~+80 | °C |
| ขนาดโมดูล | 66.6*181.0*69 | mm |
| พื้นที่ทํางาน ((W × H) | 60.19*16051 | mm |
| จํานวนจุด | 1280 × RGB × 480 | จุด |
| ความดันไฟฟ้า | 3.3 | V |
| ไฟหลัง | 12-LED (สีขาว) | pcs |
| ความสว่าง ((LCM) | 800 | cd/m2 |
| การโอนข้อมูล | MIPI | - |
| ประเภทเครื่องเชื่อม LCM |
AFC30-S40FCC-00 |
0.5PITCH 40 ปิน |
| ไดรเวอร์ IC | FL7707 | |
| CTP IC | GT911 |
การวาดเครื่องกล
คําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | หน้าที่ |
| 1 | GND | ดิน |
| 2 | D0P | MIPI ข้อมูลเส้นทางเข้า0 (บวก) |
| 3 | D0N | MIPI รายการข้อมูล lane0 input (ลบ) |
| 4 | GND | ดิน |
| 5 | D1P | MIPI ข้อมูล lane1 input ((บวก) |
| 6 | D1N | MIPI ข้อมูล lane1 input (ลบ) |
| 7 | GND | ดิน |
| 8 | CLKP | การเข้า MIPI CLK (บวก) |
| 9 | CLKN | การเข้า MIPI CLK (ลบ) |
| 10 | GND | ดิน |
| 11 | D2P | MIPI ข้อมูลทางเข้า2 (บวก) |
| 12 | D2N | MIPI ข้อมูล Lane2 input (ลบ) |
| 13 | GND | ดิน |
| 14 | D3P | MIPI ข้อมูลทางเข้า3 (บวก) |
| 15 | D3N | MIPI ข้อมูล Lane3 input (ลบ) |
| 16-17 | GND | ดิน |
| 18-19 | VCC-1V8 | IO การจําหน่ายพลังงาน ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | ปินรีเซ็ตโลก ดึงต่ําเพื่อเข้าสู่สภาวะรีเซ็ต แนะนําการเชื่อมต่อกับวงจรรีเซ็ต RC เพื่อความมั่นคง |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | ดิน |
| 28-29 | K | ไฟเบาะหลัง LED ดิน |
| 30 | GND | ดิน |
| 31 | VGL/NC | NC |
| 32-33 | GND | ดิน |
| 34 | VGH/NC | NC |
| 35-36 | A | พลังงาน LED ไฟหลัง |
| 38-39 | VDD-3V3 | การจําหน่ายพลังงาน ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
| พลังงานไฟฟ้า | VDD | Ta=25°C | - | 3.3 | - | V |
| ประตูในแรงกระหน่ําไฟฟ้า | VGH | - | 15 | - | V | |
| การปิดประตู ความดันไฟฟ้า | VGL | - | - 11 | - | V |
คุณสมบัติไฟฟ้า ((Vss=0V,Ta=25°C)
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย | |
| พลังงานไฟฟ้า | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| พลังงานไฟฟ้า | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| ความดันการเข้า | HH | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ราคาถูก | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
รายละเอียดของแสงเบื้องหลัง LED ((VSS=0V,Ta=25°C)
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย | |
| ความดันไฟฟ้า | - | - | - | 9.6 | - | V | |
| กระแสไฟฟ้า | ถ้า | - | - | 240 | - | mA | |
| กระแสไฟฟ้า | ปกติ | ipn | ซีรี่ย์ชิป 3 × 4 | - | - | mA | |
| การลดความมืด | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | ชั่วโมง | |

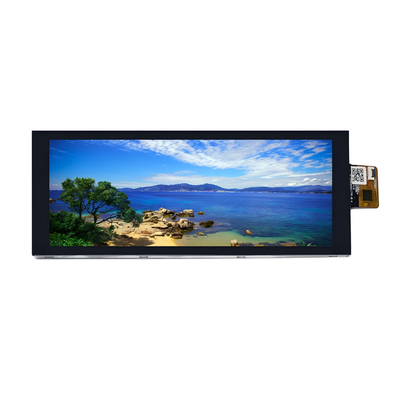

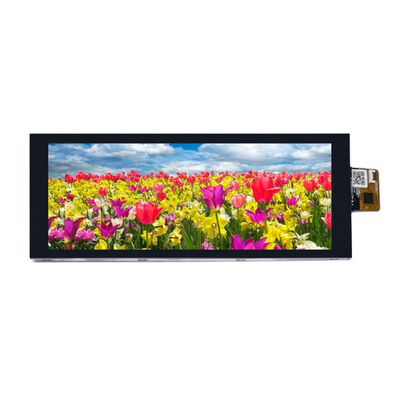

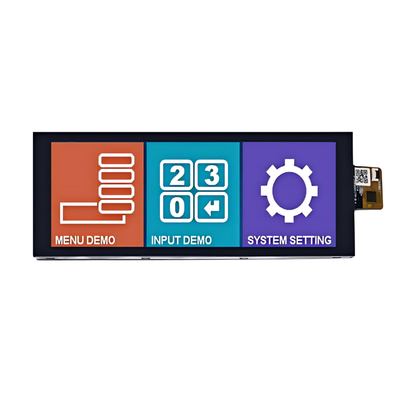

ภาพสินค้า
