รายละเอียดสินค้า:
|
| คําสําคัญ: | จอแสดงผล TFT LCD 12.1 นิ้ว | การแก้ไข: | 1024*768 พิกเซล |
|---|---|---|---|
| พื้นที่ทํางาน: | 245.76*184.32มม | จอแอลซีดีอินเทอร์เฟซ: | แอลวีดีเอส |
| หน้าจอสัมผัส: | ไม่ต้องสัมผัส (อุปกรณ์เสริม PCAP) | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอแสดงผลแบบ TFT LCD ขนาด 12.1 นิ้ว,1024*768 TFT จอ LCD,1000 นิต จอ LCD ความสว่างสูง |
||
ความสว่างสูง 1000 นิต 12.1 นิ้ว IPS TFT LCD Display
เพิ่มประสบการณ์ทางสายตาของคุณด้วย12.1 นิ้ว ความสว่างสูง IPS TFT LCDออกแบบเพื่อความชัดเจนและการทํางานทั้งนี้จอนี้ให้ความสว่างที่น่าทึ่งของ1000 นิท, รับประกันภาพสดใส แม้ในสภาพแวดล้อมที่สว่าง1024x768 พิกเซล, ทุกรายละเอียดจะมีชีวิตขึ้นมา ทําให้มันเหมาะสําหรับการใช้งานต่างๆ รวมถึงการควบคุมอุตสาหกรรม อุปกรณ์การแพทย์ และป้ายภายนอก
ลักษณะสําคัญ:
รายละเอียด:
อัพเกรดอุปกรณ์ของคุณด้วยความสว่างสูงของเรา12จอ LCD IPS TFT ขนาด 1 นิ้วไม่ว่าจะเป็นคุณกําลังพัฒนาเครื่องมือวินิจฉัยที่ทันสมัย หรือกําลังมองหาการปรับปรุงการแสดงสินค้าของคุณจอ LCD นี้ตอบสนองความต้องการของคุณสําหรับความน่าเชื่อถือและคุณภาพ.
สั่งเดี๋ยวนี้!นําโครงการของคุณมาสู่ชีวิต ด้วยภาพที่ชัดเจนและสีสันสดใสในวันนี้!
ลักษณะ
| รายการ | ข้อมูล | UNIT |
| ประเภท LCD | TFT / สายส่ง / ปกติดํา | |
| ขนาด | 12.1 | นิ้ว |
| มุมมอง | 85/85/85/85 | |
| โหมดการแสดง | สีดํา | |
| LCD (W × H) | 260.48 × 204 × 72 | mm |
| พื้นที่ทํางาน (W × H) | 2450.76 × 184.32 | mm |
| ขนาดของจุด (W × H) | 00.08 × 008 | mm |
| จํานวนจุด (พิกเซล) | 1024 (RGB) × 768 | |
| จุดขาว (x,y) (ภายใต้แสง C) | เอ็กซ์: 0305, y: 0.347 (ประเภท) | |
| เวลาตอบสนอง | ≤ 35 | ms |
| ความสว่างของ LCD | 1000 (ทั่วไป) | cd/m2 |
| อัตราความแตกต่าง | 10001 (แบบ) | |
| ประเภทอินเตอร์เฟซ | LVDS | |
| ความลึกของสี | 256K / 16.7M | |
| การจัดเรียงพิกเซล | สาย RGB | |
| การบํารุงผิว | AG | |
| อุณหภูมิการทํางาน | -20~70 | °C |
| อุณหภูมิการเก็บ | -30 ~ 80 | °C |
มิติภายนอก
อัตราการเรตติ้งสูงสุด
| ปารามิเตอร์ | สัญลักษณ์ | MIN | MAX | UNIT |
| ความดันไฟฟ้า | VDD | - 03 | 3.8 | V |
| LED_VCCS | - 03 | 25 | V | |
| อุณหภูมิการทํางาน | TOP | - 20 | 70 | °C |
| อุณหภูมิในการเก็บ | TST | - 30 | 80 | °C |
รายละเอียดไฟหลัง
| รายการ | สัญลักษณ์ | ค่า | UNIT | หมายเหตุ | ||
| MIN. | TYP | แม็กซ์ | ||||
| พลังการออก | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| กระแสพลังงานออก | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
รวม 180mA (แบบ) (45mA x 4 ช่อง) |
คุณสมบัติทางแสง
| รายการ | SYM | สภาพ | MIN | TYP | MAX | UNIT | |
|
ระยะมุมมอง |
θ |
อัตราการผลิต | 85 | 89 | - | ก | |
| อัตราการผลิต | 85 | 89 | - | ก | |||
| อัตราการผลิต | 85 | 89 | - | ก | |||
| อัตราการผลิต | 85 | 89 | - | ก | |||
|
สี สี (CIE1931) |
สีขาว |
x |
X=0, Y=0 R=G=B=255 สีเทา |
- 002 |
0.305 |
+002 |
- |
| y | 0.347 | ||||||
| การถ่ายทอดศูนย์ | T% | 5.06 | 5.62 | - | % | ||
| เวลาตอบสนอง | Tr+Tf | - | 25 | 35 | ms | ||
| อัตราความแตกต่าง | Cr | 700 | 1000 | - | - | ||
| เวลาตอบสนอง | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | RX3+ | การใส่ข้อมูลความแตกต่าง CH3 (บวก) |
| 2 | RX3- | การใส่ข้อมูลความแตกต่าง CH3 (ลบ) |
|
3 |
BIST |
การทํางานปกติ/เลือกรูปแบบ BIST BIST=0: การทํางานปกติ BIST=1: รูปแบบ BIST |
|
4 |
SEL68 |
การควบคุมฟังก์ชันการเลือก LVDS 6/8 บิต, SEL68=1: ข้อมูลเข้า LVDS คือ 6 บิต SEL68=0: ข้อมูลเข้า LVDS คือ 8 บิต |
| 5 | GND | ดิน |
| 6 | RXC+ | การเข้าของนาฬิกาต่าง (บวก) |
| 7 | RXC- | การเข้าของนาฬิกาความแตกต่าง (ลบ) |
| 8 | GND | ดิน |
| 9 | RX2+ | การใส่ข้อมูลความแตกต่าง CH2 (บวก) |
| 10 | RX2- | การใส่ข้อมูลความแตกต่าง CH2 (ลบ) |
| 11 | GND | ดิน |
| 12 | RX1+ | การใส่ข้อมูลความแตกต่าง CH1 (บวก) |
| 13 | RX1- | การใส่ข้อมูลความแตกต่าง CH1 (ลบ) |
| 14 | GND | ดิน |
| 15 | RX0+ | การใส่ข้อมูลความแตกต่าง CH0 (บวก) |
| 16 | RX0- | การใส่ข้อมูลความแตกต่าง CH0 (ลบ) |
|
17 |
reLR |
ขวาหรือซ้ายการควบคุมการแสดง LR = 1: ซ้าย --> ขวา LR=0: ขวา --> ซ้าย |
|
18 |
reUD |
การควบคุมการแสดงไฟฟ้าขึ้นหรือลง LR=1: ขึ้น-->ลง LR=0: ล่าง --> ขึ้น |
| 19 | VDD | พลังงาน 3.3V |
| 20 | VDD | พลังงาน 3.3V |

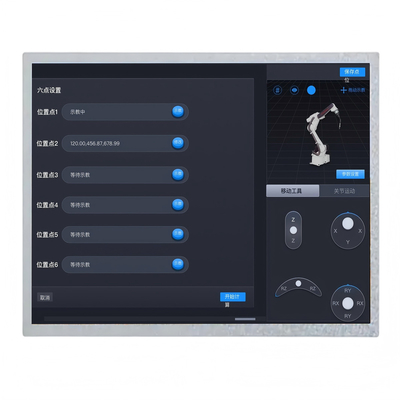

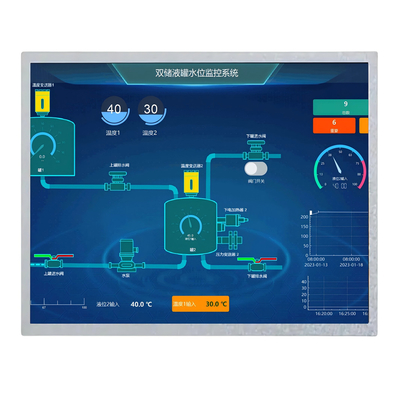

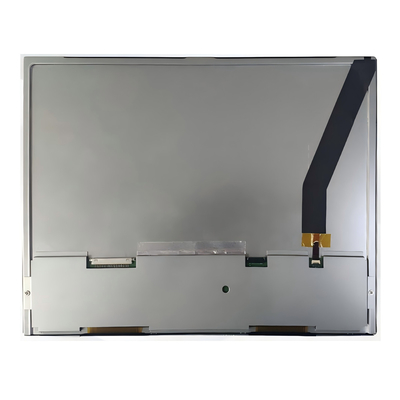

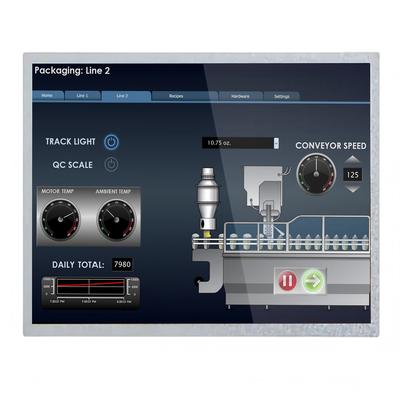

ภาพสินค้า
