รายละเอียดสินค้า:
|
| คําสําคัญ: | จอแสดงผล PCAP TFT ขนาด 21.5 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาดจอแอลซีดี: | 495.6 x 292.2 x 10.57 มม. (ไม่มีระบบสัมผัส) | LCD ด้วย Touch: | 526 x 324 x 15.16 มิลลิเมตร (มี Touch) |
| พื้นที่ทํางาน: | 476.064 ((H) x 267.786 ((V) มิลลิเมตร | จอแอลซีดีอินเทอร์เฟซ: | แอลวีดีเอส |
| อินเทอร์เฟซ CTP: | USB | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบโปรเจ็กเตอร์แบบ Capacitive) |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม | อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| การบํารุงผิว: | แมส 25% 3H | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | ความละเอียด FHD ความสว่างสูง TFT,1000 นิต TFT LCD Display,21จอ LCD TFT ขนาด 0.5 นิ้ว |
||
จอ LCD IPS TFT ขนาด 21.5 นิ้ว ความสว่างสูง - ความละเอียด FHD ด้วย LVDS และจอสัมผัส USB
เพิ่มประสบการณ์การดูของคุณด้วยจอ LCD IPS TFT ความสว่างสูง 21.5 นิ้วออกแบบมาเพื่อให้ภาพที่น่าทึ่ง ในสภาพสว่างที่หลากหลาย1000 นิท, จอนี้ทําให้ภาพชัดเจนและสดใส ทําให้มันสมบูรณ์แบบสําหรับการใช้งานทั้งภายในและภายนอก
ลักษณะสําคัญ:
ความละเอียด FHD:เพลิดเพลินกับภาพที่ชัดเจนแบบคริสตัล ด้วยความละเอียด Full HD 1920x1080 พิกเซลหรือแอพลิเคชันอินเตอร์เอคทีฟ.
เทคโนโลยี IPS:ด้วยเทคโนโลยี In-Plane Switching (IPS) คุณสามารถคาดหวังความแม่นยําของสีที่เหนือกว่า และมุมมองที่กว้างกว่า ไม่ว่าจะเป็นการร่วมมือกับทีมงาน หรือนําเสนอเนื้อหาให้กับผู้ชมทุกคนจะสนุกกับประสบการณ์การชมที่สม่ําเสมอและสดใส.
อินเตอร์เฟซ LVDS:อินเตอร์เฟซ LVDS (Low-Voltage Differential Signaling) รับประกันการส่งข้อมูลความเร็วสูง ทําให้อัตราการอัพเดทใหม่เร็วและลดการสับสนเพื่อภาพที่เรียบง่ายขึ้น
จอสัมผัส USB:คุณสมบัติจอสัมผัส USB ที่บูรณาการของเราทําให้การปฏิสัมพันธ์กับเนื้อหาของคุณง่าย ทําให้มันเหมาะสมสําหรับคิออสค์ปฏิสัมผัส ระบบจุดขาย และแผ่นควบคุมเทคโนโลยีสัมผัสที่ตอบสนองและเข้าใจง่าย ให้ประสบการณ์ผู้ใช้งานที่เรียบร้อย.
การใช้งานหลากหลายเครื่องแสดงภาพนี้เหมาะสําหรับสถานที่ต่างๆ เช่น เครื่องแสดงภาพขายปลีก สถานที่การศึกษา อุปกรณ์การแพทย์ และเครื่องควบคุมอุตสาหกรรมการ ออกแบบ ที่ แข็งแกร่ง ให้ ความ ทนทาน และ อายุ ยาวนาน.
การติดตั้งง่าย:ออกแบบมาเพื่อการติดตั้งที่ไม่ยุ่งยาก จอของเรามีตัวเลือกการติดตั้ง เพื่อการติดตั้งอย่างรวดเร็ว เพื่อให้คุณเริ่มต้นได้ทันที
ปรับปรุงโครงการของคุณด้วยจอ LCD IPS TFT ความสว่างสูง 21.5 นิ้ว และประสบการณ์การทํางานและความชัดเจนที่ไม่มีคู่แข่งจอนี้รวมเทคโนโลยีที่ทันสมัยกับฟังก์ชันที่ง่ายต่อผู้ใช้สั่งของวันนี้ และเปลี่ยนประสบการณ์การดูของคุณ!
ลักษณะ
| รายการ | หน่วย | รายละเอียด |
| ช่องจอ | mm | 546.86 ((21.5 ̇) |
| พื้นที่ทํางาน | mm | 476.064 ((H) x 267.786 ((V) |
| พิกเซล H x V | - | 1920 ((x3) x 1080 |
| พิกเซล Pitch | อืม | 247.95 ((ต่อไตรยิดหนึ่ง) x24795 |
| การจัดเรียงพิกเซล | - | RGB สายตั้ง |
| โหมดการแสดง | - | วีเอ โหมด ปกติดํา |
| เวลาตอบสนอง | Msec | 14ms (โดยทั่วไป เปิด/ปิด) |
| น้ําหนัก | กรัม | TBD |
| อินเตอร์เฟซไฟฟ้า | - | ช่องสอง LVDS การใส่ข้อมูล RGB 8 บิต |
| สีรองรับ | - | 16.7M สี |
| การบํารุงผิว | - | ป้องกันแสงสว่าง 3H |
|
ระยะอุณหภูมิทํางาน การจัดเก็บ ((การจัดส่ง) |
°C |
-10 ถึง +60 -20 ถึง +60 |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | RxO0- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 2 | RxO0+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 3 | RxO1- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 4 | RxO1+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 5 | RxO2- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 6 | RxO2+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 7 | GND | ดิน |
| 8 | RxOCLK- | การเข้าของนาฬิกาความแตกต่างของ LVDS ที่ลบ (นาฬิกาที่ไม่สมควร) |
| 9 | RxOCLK+ | การเข้าของนาฬิกาความแตกต่างของ LVDS เป็นบวก (นาฬิกาที่ไม่สมควร) |
| 10 | RxO3- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 11 | RxO3+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 12 | RxE0- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 13 | RxE0+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 14 | GND | ดิน |
| 15 | RxE1- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 16 | RxE1+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 17 | GND | ดิน |
| 18 | RxE2- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 19 | RxE2+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 20 | RxECLK- | การเข้าของนาฬิกาความแตกต่าง LVDS ลบ (นาฬิกาคู่) |
| 21 | RxECLK+ | การเข้าของนาฬิกาความแตกต่าง LVDS ลบ (นาฬิกาคู่) |
| 22 | RxE3- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 23 | RxE3+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 24 | GND | ดิน |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | ไม่มีการเชื่อมต่อ |
| 28 | VDD | ความดันไฟเข้าของไฟฟ้า |
| 29 | VDD | ความดันไฟเข้าของไฟฟ้า |
| 30 | VDD | ความดันไฟเข้าของไฟฟ้า |
PCAB USB Pin คํานิยาม
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
รายละเอียดไฟหลัง
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย | ||
| มิน | แบบว่า | แม็กซ์ | |||
| ไฟบาร์ input Voltage | VLED | 48 | 52 | 56 | V |
| ไฮท์บาร์อินทุ้นปัจจุบัน | ILED | - | 480 | - | mA |
| การบริโภคพลังงาน | PLED | 23.04 | 24.96 | 26.88 | W |
| เวลาใช้งาน LED | LBL | 40000 | 50000 | - | ชั่วโมง |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | ประเภท Max | หน่วย | |
| ความดันไฟฟ้า | VDD | 4.5 | 5.0 | 5.5 | V |
| กระแสไฟฟ้า | IVDD | 500 | 1200 | mA | |
| ปัจจุบัน | IRUSH | 2.0 | 3.0 | A | |
| ความดันกระแสกระแสที่ได้รับอนุญาต | VRF | 300 | mV | ||
| ความดันขั้นต่ําการเข้าระดับสูง | HIV | +100 | mV | ||
| ความดันขั้นต่ําของความแตกต่างในระดับต่ํา | VIL | - 100 บาท | mV | ||
| ความดันไฟเข้าต่าง | VID | 200 | 600 | mV | |
| ความดันทางเข้า ((BL) | VBL_I | - 03 | VDD + 03 | mV | |
| ความดันแบบร่วมการเข้าแบบต่าง | VCM | 1.0 | 1.2 | 1.5 | |
| การบริโภคพลังงาน | โรคทางเพศ | 2.5 | 6 | W | |
| ปริมาตร | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย |
| อัตราความแตกต่าง | ศูนย์ | 700 | 1000 | - | - |
| เวลาตอบสนอง | Tr+Td | - | 14 | 20 | ms |
|
CF สีสี (CIE1931) |
สีแดง x |
แบบ -0.03 |
0 |
แบบ +0.03 |
0 |
| ขาว x | 0.323 | - | |||
| ขาว y | 0.379 | - | |||
| ศูนย์กลาง ความสว่างสีขาว | YLI | 800 | 1000 | cd/m2 | |
| คราสโตค | Ct | 2.0 | % |

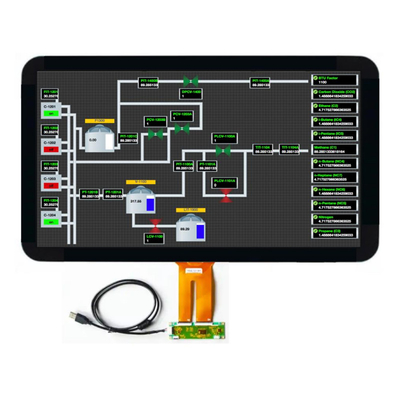

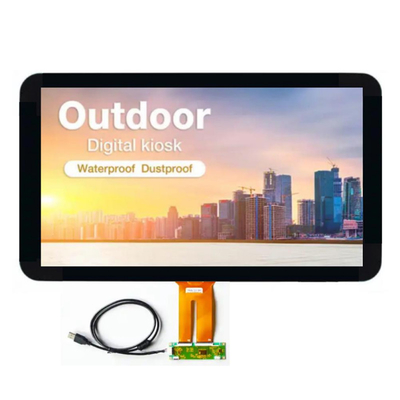

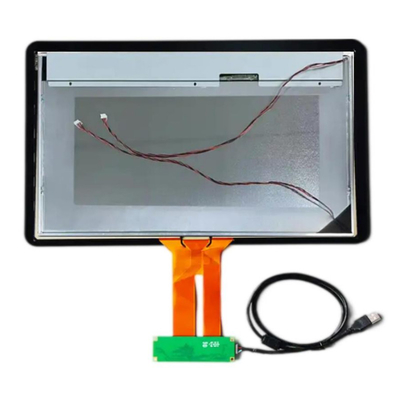

ภาพสินค้า
