รายละเอียดสินค้า:
|
| คําสําคัญ: | จอ EDP TFT 15.6 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาดจอแอลซีดี: | 360.0 x 212.3 x 6.25 มิลลิเมตร (w/o Touch) | LCD ด้วย Touch: | 382.4 x 231.3 x 9.10 มิลลิเมตร (มี Touch) |
| พื้นที่ทํางาน: | 344.16 x 193.59 มิลลิเมตร | จอแอลซีดีอินเทอร์เฟซ: | สพป |
| อินเทอร์เฟซ CTP: | USB | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม | อุณหภูมิในการทำงาน: | 0 ℃ ถึง +50 ℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| การบํารุงผิว: | แมส 25% 3H | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | อินเตอร์เฟซ EDP จอ TFT ความสว่างสูง,15.6 นิ้ว TFT Display ความสว่างสูง,1000nits จอ TFT ความสว่างสูง |
||
เรื่องของ SFTO1560SM-7050A3CT
เพิ่มประสบการณ์ทางสายตาของคุณ ด้วยจอ LCD IPS TFT ความสว่างสูง 15.6 นิ้ว ของเรา มีความสว่างที่น่าประทับใจ 1000 นิตจอนี้เหมาะสําหรับการใช้งานหลายๆ แบบรวมถึงการใช้งานภายนอก สถานที่อุตสาหกรรม และการตั้ง Multimedia ที่ทันสมัย
ลักษณะสําคัญ:
ความสว่างที่พิเศษ:ด้วยความสว่างที่น่าทึ่งถึง 1000 นิท ดิชช์นี้ทําให้ภาพสดใสและสดใส แม้แต่ในสภาพแวดล้อมที่สว่างใสบอกลาภาพที่ถูกล้างออก และต้อนรับการมองเห็นที่ดีขึ้นในทุกสภาพ!
ความละเอียด Full HD:สัมผัสภาพที่คมชัดและชัดเจนด้วยความละเอียด Full HD (1920 x 1080) ไม่ว่าจะเป็นสําหรับเกมส์, การเล่นวีดีโอ, หรือการใช้งานมืออาชีพ, จอนี้ให้คุณภาพภาพภาพที่น่าทึ่ง.
เทคโนโลยี IPS:เทคโนโลยี In-Plane Switching (IPS) รับประกันมุมชมที่กว้างและการแสดงสีที่แม่นยําทําให้มันเหมาะสมสําหรับโครงการร่วมมือหรือสภาพแวดล้อมหลายผู้ใช้.
อินเตอร์เฟซ EDP:อินเตอร์เฟซ Embedded DisplayPort (EDP) ทําให้สามารถเชื่อมต่อได้อย่างต่อเนื่อง โดยการรับรองการถ่ายทอดข้อมูลความเร็วสูงและผลงานที่ดีที่สุดทําให้มันเหมาะสําหรับการบูรณาการกับหลากหลายอุปกรณ์และระบบ.
พานิลสัมผัสความจุ USB (CTP):USB CTP ที่บูรณาการเพิ่มความสัมพันธ์ ให้ประสบการณ์การสัมผัสที่เรียบง่ายและตอบสนอง เหมาะสําหรับจอสื่อสาร, คิออสค์ และแอพลิเคชั่นที่ฝัง
การใช้งานหลากหลายเครื่องแสดงภาพ LCD ที่เหมาะสําหรับอุปกรณ์อุตสาหกรรม เครื่องแสดงภาพรถยนต์ เครื่องมือการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
ด้วยจอ LCD IPS TFT ความสว่างสูง 1000Nits 15.6 นิ้วของเรา คุณได้รับการรับประกันผลงานที่ดีกว่า ความทนทานที่โดดเด่น และคุณภาพภาพภาพที่พิเศษสัมผัสความแตกต่าง และนําโครงการของคุณไปสู่ระดับต่อไป!
รายละเอียดทางกล
| ปริมาตร | รายละเอียด | หน่วย |
| ขนาดการแสดง | 15.6?? (ขั้ว) | นิ้ว |
| พื้นที่ทํางาน | 344.16 ((H) ×193.59 ((V) | mm |
| รูปแบบพิกเซล |
(1พิกเซล = R + G + B จุด) 1920 ((H) ×1080 ((V) |
พิกเซล |
| พิกเซลปิช | 0.17925 ((H) x 0.17925 (V) | mm |
| การตั้งค่าพิกเซล | R, G, B สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| โครงการแสดง | IPS | |
| การบริโภคพลังงาน | TBD | W |
| การบํารุงผิวของเครื่องขั้วหน้า | การเคลือบกันแสงสว่าง: (3H) |
มิติการออกแบบ TFT LCM เท่านั้น
| ปริมาตร | นาที | แบบ | แม็กซ์ | หน่วย | |
|
มิติของลักษณะของหน่วย |
ความกว้าง | 359.7 | 360 | 360.3 | mm |
| ความสูง | 212.0 | 212.3 | 212.6 | mm | |
| ความลึก | 5.95 | 6.25 | 6.55 | mm | |
| น้ําหนักรวม | - | - | - | g | |
ขนาดของจอสัมผัสขนาดจุ
| ปริมาตร | นาที | แบบ | แม็กซ์ | หน่วย | |
|
มิติของลักษณะของหน่วย |
ความกว้าง | 382.4 | mm | ||
| ความสูง | 231.3 | mm | |||
| ความลึก | 9.1 | mm | |||
| น้ําหนักรวม | - | - | - | g | |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | NC | - | เก็บไว้สําหรับ CD |
| 2 | H_GND | P | รอบความเร็วสูง |
| 3 | สาย1_N | ฉัน | เส้นทางส่งสัญญาณเสริม 1 |
| 4 | สาย1_P | ฉัน | สายสัญลักษณ์จริง 1 |
| 5 | H_GND | P | รอบความเร็วสูง |
| 6 | Lane0_N | ฉัน | เส้นทางเชื่อมต่อสัญญาณที่สมบูรณ์ 0 |
| 7 | Lane0_P | ฉัน | สายสัญลักษณ์จริง 0 |
| 8 | H_GND | P | รอบความเร็วสูง |
| 9 | AUX_CH_P | ฉัน | ช่องช่วยสัญญาณจริง |
| 10 | AUX_CH_N | ฉัน | ช่องช่วยสัญญาณเสริม |
| 11 | H_GND | P | รอบความเร็วสูง |
| 12 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 13 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 14 | NC | ฉัน | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 15 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 16 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 17 | HPD | O | ปินสัญญาณ HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL สามารถ | ฉัน | NC |
| 23 | BL PWM DIM | ฉัน | NC |
| 24 | NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 25 | NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
รายละเอียดไฟหลัง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
| โลเตชั่นไฟฟ้า | Vf | 28 | 30 | 33 | V |
| กระแสไฟฟ้า | ถ้า | - | 270 | 360 | mA |
| เวลาใช้ชีวิต | - | 40000 | 50000 | - | นาที |
คุณสมบัติทางแสง
| ปารามีเตอร์ | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
มุมมอง (CR>10) |
ทิศทาง | θL | - | 85 | - |
ระดับ |
| θ R | - | 85 | - | |||
| สูง | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| อัตราความแตกต่าง | ศูนย์ | 600 | 800 | - | - | |
| เวลาตอบสนอง | Tr+Td | - | 25 | 35 | ms | |
|
CF สีสี (CIE1931) |
สีแดง x |
แบบ -0.03 |
0.642 |
แบบ +0.03 |
- | |
| สีแดง y | 0.3078 | - | ||||
| สีเขียว x | 0.283 | - | ||||
| สีเขียว | 0.594 | - | ||||
| สีฟ้า x | 0.142 | - | ||||
| สีฟ้า y | 0.149 | - | ||||
| ขาว x | 0.303 | - | ||||
| ขาว y | 0.329 | - | ||||
| อัตราส่วน NTSC | % | (45) | - | |||
| ศูนย์กลาง ความสว่างสีขาว | YLI | 900 | 1000 | cd/m2 | ||
| สีขาวแบบเดียวกัน 13pt | δW | 75 | 80 | |||

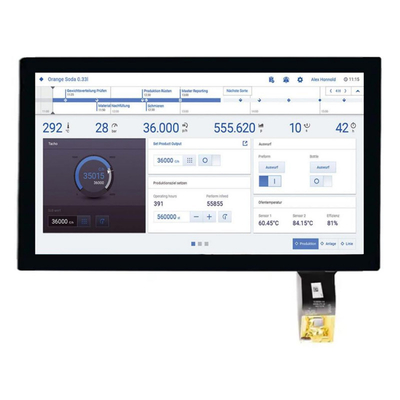

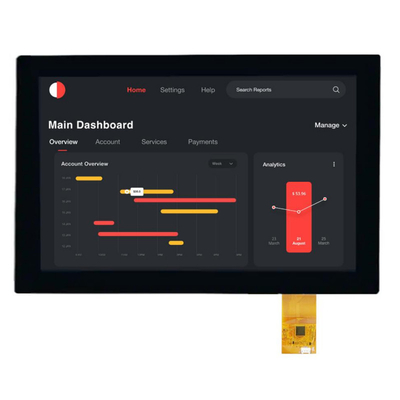

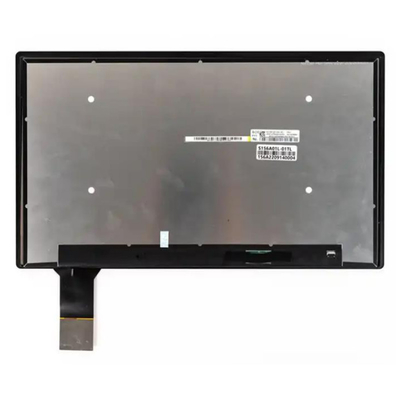

ภาพสินค้า
