รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT แบบวงกลมขนาด 3.6 นิ้ว | การแก้ไข: | 544 (RGB) x 506 จุด |
|---|---|---|---|
| ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) | หน้าจอสัมผัส: | ไม่ต้องสัมผัส (อุปกรณ์เสริม PCAP) |
| ดูทิศทาง: | มุมมองเต็ม IPS | ไอซีไดร์เวอร์: | ST72566 |
| หมายเลขพิน: | 30 พิน | การเชื่อมต่อ: | ZIF |
| อินเตอร์เฟซ: | แอลวีดีเอส | อายุการใช้งาน LED: | 40,000 ชม |
| สูงสุด:: | -30°C ถึง +85°C | ทดสอบ:: | -30°C ถึง +85°C |
| พื้นที่ทํางาน: | 89.76(กว้าง) x83.49(สูง) มม. | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | TFT LCD ความสว่างสูง,544 X 506 จุดรอบ IPS Display,30.6 นิ้ว ความสว่างสูง TFT |
||
เกี่ยวกับรายการนี้: SFTO360XC-7072AN
นําเสนอนวัตกรรมล่าสุดของเรา: จอ LCD TFT ขนาด 3.6 นิท ความสว่างสูง 1000 นิต ด้วยความละเอียด 544 x 506 จุดจอ IPS แบบกลมนี้ถูกออกแบบมาเพื่อให้ภาพสวยงามและมีประสิทธิภาพสูงสุดในสภาพสว่างที่หลากหลาย.
ลักษณะสําคัญ:
ความสว่างสูง (1000 นิท):
ขนาดเล็ก (3.6 นิ้ว):
เทคโนโลยี IPS:
ความละเอียด (544 x 506 จุด):
อินเตอร์เฟซ LVDS:
ประโยชน์:
การพัฒนาประสบการณ์ผู้ใช้
การใช้งานหลากหลาย
ผลงานที่แข็งแรง:
การใช้งาน:
เครื่องแสดงภาพรถยนต์:
เทคโนโลยีที่ใส่ได้
อุปกรณ์อุตสาหกรรม
สรุป:
จอ LCD TFT ความสว่างสูง 1000nits ขนาด 3.6 นิ้วรวมเทคโนโลยีที่ทันสมัยกับการออกแบบที่เชิงปฏิบัติการเพื่อตอบสนองความต้องการของแอปพลิเคชั่นที่ทันสมัยปรับปรุงการนําเสนอสินค้าของคุณ ด้วยการแก้ไขจอที่พิเศษนี้ ที่ให้ความสว่างที่ไม่มีคู่แข่ง, ความชัดเจน และความหลากหลาย
สําหรับข้อมูลเพิ่มเติม รายละเอียดเทคนิค หรือการสั่งซื้อ กรุณาติดต่อเราโดยตรง
| ลักษณะ | รายละเอียด |
| ประเภท LCD | 30.6 นิ้ว |
| การแก้ไข (H*V) | 544* ((RGB) * 506 |
| ประเภทเทคโนโลยี | a-Si TFT |
| การตั้งค่าพิกเซล | RGB สายตั้ง |
| ปกติเป็นสีขาว | ปกติเป็นสีดํา |
| ทิศทางการดู | ทั้งหมด |
| ขนาด (W x H x T) (mm) | 98.88*94.12*779 |
| พื้นที่ทํางาน ((mm) | 83.49*8976 |
| พร้อม / ไม่มีจอสัมผัส | โดยไม่มี |
| ประเภทเครื่องเชื่อม | 0.5ปิช 30ปิน |
| ประเภทไฟหลัง | LED |
| น้ําหนัก (g) | TBD |
| อินเตอร์เฟซ | LVDS |
| จํานวนสี | 16.7M |
| ไดรเวอร์ IC | ST7266-G6-E |
มิติภายนอก
การนิยามรหัส PIN ของอินเตอร์เฟส
| ไม่ | PIN NAME | คําอธิบาย |
| 1 | A | พลังงาน LED ไฟหลัง |
| 2 | K | ไฟเบาะหลัง LED ดิน |
| 3 | LVDS-D3N | การใส่ข้อมูลความแตกต่าง LVDS ลบ |
| 4 | LVDS-D3P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 5 | GND | ดิน |
| 6 | LVDS-D2N | การใส่ข้อมูลความแตกต่าง LVDS ลบ |
| 7 | LVDS-D2P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 8 | GND | ดิน |
| 9 | LVDS -CLKN | การเข้าของวัดนาฬิกา LVDS |
| 10 | LVDS -CLKP | การเข้าของวัตถุประกอบ LVDS |
| 11 | GND | ดิน |
| 12 | ขั้นตอนการใช้งาน | การใส่ข้อมูลความแตกต่าง LVDS ลบ |
| 13 | LVDS-D1P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 14 | GND | ดิน |
| 15 | ขั้นตอนการใช้งาน | การใส่ข้อมูลความแตกต่าง LVDS ลบ |
| 16 | LVDS-D0P | การเข้าข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 17 | GND | ดิน |
| 18-19 | IOVCC-3.3V | แหล่งพลังงานสําหรับพลังงานและวงจร I/O |
| 20 | BIST | การ ตรวจ สอบ ตัว เอง |
| 21 | SDA | สัญญาณเข้า/ออกลําดับในรุ่นแบบอินเตอร์เฟซลําดับ |
| 22 | SCI | ใน Serial Interface ใช้เป็น SCL |
| 23 | STBYB | การควบคุมโหมดรอ H: การทํางานปกติ;L: การแสดงปิด |
| 24 | RST | ปินรีเซ็ท 3.3V |
| 25 | CS | ปินการเลือกชิป |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | ดิน |
| 28 | VDD-3.3V | พลังงานไฟฟ้า ((3.3V) |
| 29 | VDD-3.3V | พลังงานไฟฟ้า ((3.3V) |
| 30 | VCOM/NC | ความดันทั่วไป/NC |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 3.0~36 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -30 ถึง 85 | C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 85 | C |
คุณสมบัติไฟฟ้าแบบ DC
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | VDD | 3.0 | 3.3 | 3.6 | V |
| โลจิกการเข้า ความดันสูง | HIV | 0.7VDD | - | VDD | V |
| ความตึงเครียดต่ําในระบบปริมาตรฐานการเข้า | VIL | 0 | - | 0.3VDD | V |
หน่วยไฟหลังลักษณะ
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| กระแสไฟฟ้าต่อ | IF | -- | 180 | -- | mA |
| โฟลเตจด้านหน้า | VF | 13.5 | 14 | 16 | V |
| โหมดการเชื่อมต่อ | - | -- | 5S4P | -- | |
| จํานวน LED | / | 20 | pcs | ||
| อายุ LED | 40000 | 50000 | ชั่วโมง |

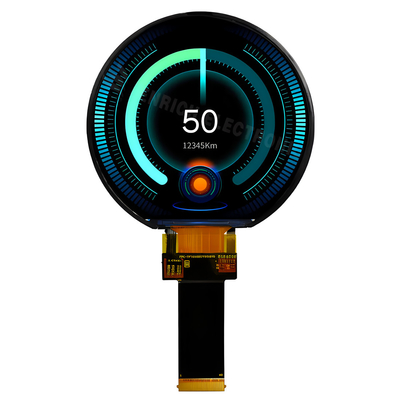

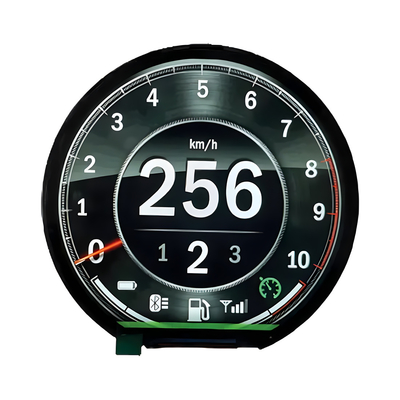

ภาพสินค้า
