รายละเอียดสินค้า:
|
| สินค้า: | 2.8 นิ้ว TFT LCD | การแก้ไข: | 240 x 320 |
|---|---|---|---|
| สี: | 262K | หน้าจอสัมผัส: | หน้าจอสัมผัสแบบต้านทาน |
| อินเตอร์เฟซ: | มจร., RGB | ดูทิศทาง: | IPS ทุกมุมมอง |
| ไอซีไดร์เวอร์: | ILI9341V | การเชื่อมต่อ: | ZIF |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) | หมายเลขพิน: | 50 PIN |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 240 X 320 จุด ความสว่างสูง TFT,TFT LCD Display 240 X 320 จุด,20.8 นิ้ว ความสว่างสูง TFT |
||
เรื่องของ SFTO280TZ-7214AT
เซฟ เทคโนโลยียินดีนําเสนอ นวัตกรรมล่าสุดของเราในเทคโนโลยีจอ: ความสว่างสูง 1000nits 2.8 นิ้ว TFT LCDไม่ว่าคุณจะออกแบบสําหรับการใช้งานภายนอก หรือต้องการจอที่ชัดเจนและสดใสสําหรับอุปกรณ์ของคุณ,จอนี้มีผลงานและความน่าเชื่อถือที่ไม่แพ้
ความสว่างที่โดดเด่น:ด้วยระดับความสว่างที่น่าประทับใจถึง 1000 นิท จอนี้ทําให้เนื้อหาสามารถมองเห็นได้ แม้จะเป็นแสงแดดตรง ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมภายนอกและแสงสว่างสูง
ขนาดเล็ก:ขนาดเพียง 2.8 นิ้ว จอแสดงภาพนี้มีความสมดุลที่สมบูรณ์แบบ ระหว่างการพกพาและการใช้ได้ง่าย
ความละเอียดสูง:ความละเอียด 240 x 320 พิกเซลรับประกันภาพที่ชัดเจนและชัดเจน ทําให้มีกราฟฟิกและข้อความรายละเอียด เพิ่มประสบการณ์ผู้ใช้งาน
เทคโนโลยี IPS:โดยใช้เทคโนโลยี In-Plane Switching (IPS) จัดจอให้มุมมองกว้าง และการแสดงสีที่แม่นยํา ทําให้ภาพและวิดีโอดูดีจากทุกมุมมอง
อินเตอร์เฟซที่หลากหลาย:พร้อมทั้ง MCU และ RGB อินเตอร์เฟซ, จอนี้สามารถปรับปรุงได้อย่างสูง, ทําให้มันง่ายที่จะบูรณาการเข้ากับการใช้งานของไมโครคอนโทรลเลอร์และระบบที่มีอยู่.
ประหยัดพลังงาน:การ ออกแบบ ด้วย ความ ประหยัด ใน จิตใจ การ จัด จัด จัด จัด จัด จัด จัด จัด จัด จัด จัด จัด จัด
ความเห็นที่ดีขึ้นเหมาะสําหรับการใช้งานในสภาพแวดล้อมที่มีแสงสว่าง เช่น คิออสค์กลางแจ้ง เครื่องมือที่ใส่ได้ และจอแสดงภาพรถยนต์
สะดวกต่อผู้ใช้ความละเอียดสูงและสีสันสดชื่นเพิ่มประสบการณ์ผู้ใช้งานโดยรวม ทําให้อ่านและปฏิสัมพันธ์กับจอง่ายขึ้น
การบูรณาการง่าย:ด้วยตัวเลือกอินเตอร์เฟซสองแบบ ผู้พัฒนาสามารถเชื่อมต่อจอได้ง่ายกับไมโครคอนโทรลเลอร์และระบบต่างๆ โดยลดความซับซ้อนของการออกแบบและเวลาในการตลาด
ความทนทาน:สร้างขึ้นเพื่อทนต่อความต้องการของการใช้งานต่าง ๆ การันตีความยาวนานและการทํางานที่คงที่ตลอดเวลา
จอ LCD TFT ความสว่างสูง 1000 นิท ขนาด 2.8 นิ้ว เป็นทางออกที่ดีที่สุดสําหรับมืออาชีพที่ต้องการจอที่มีพลังงาน ทันสมัย และมีประสิทธิภาพสูงสูงอุปกรณ์ของคุณด้วยความสว่างและความชัดเจนที่ไม่มีคู่แข่งและตอบสนองการใช้งานที่หลากหลายจากอุตสาหกรรมไปยังอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
สําหรับข้อมูลเพิ่มเติม, ตัวอย่าง, หรือเพื่อหารือความต้องการเฉพาะเจาะจงของคุณ, กรุณาติดต่อเรา
ลักษณะ
| ข้อมูลทั่วไป | รายละเอียด | หน่วย |
| แผ่นหลัก | ||
| พื้นที่แสดงภาพ ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 นิ้ว) | mm |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน | - |
| แสดงสี | 262K | สี |
| จํานวนพิกเซล | 240 ((RGB) *320 | จุด |
| พิกเซลปิช | 0.180 ((H) *0.180 ((V) | mm |
| มุมมอง | ทั้งหมด | ชั่วโมง |
| ไดรฟ์ IC | ILI9341V | - |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | |
| โหมดการแสดง | สายส่ง/ ปกติเป็นสีดํา | - |
| อุณหภูมิการทํางาน | -20+70 | °C |
| อุณหภูมิการเก็บรักษา | -30+80 | °C |
ข้อมูลทางกล
| รายการ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ | |
| ขนาดโมดูล | ทิศกว้าง ((H) | - | 50.00 | - | mm | ± 02 |
| สูง ((V) | - | 69.20 | - | mm | ± 02 | |
| ความลึก ((D) | - | 3.99 | - | mm | ± 02 | |
| น้ําหนัก | - | TBD | - | g | - | |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| ปิน NO | สัญลักษณ์ | ระดับ | หน้าที่ |
| 1 | LEDK | L | ไฟหลังK |
| 2 ~ 5 | LEDA | H | ไฟหลังA |
| 6 | IM0 | H/L | เลือกโหมดอินเตอร์เฟซ MCU NOTE( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | ยกเลิก | H/L | พินรีเซ็ตฮาร์ดแวร์ |
| 11 | VSYNC | H/L | สัญญาณการเข้าแบบตรง (กรอบ) สําหรับ RGB |
| 12 | HSYNC | H/L | สัญญาณการเข้าแบบเรียงตรง (Line) สําหรับ RGB |
| 13 | DOTCLK | H/L | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 14 | ENABLE | H/L | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 15 ~ 32 | D17-DB0 | H/L | รถขนส่งข้อมูล |
| 33 | SD0 | H/L | ปินออกของอินเตอร์เฟซ SPI |
| 34 | SDA | H/L | ปินการเข้าอินเตอร์เฟซ SPI |
| 35 | RD | H/L | อ่านเปิดปินนาฬิกา |
| 36 | WR-RS | H/L | สัญญาณการเลือกบันทึก |
| 37 | RS-SCL | H/L | เขียนเปิดปิน input clock |
| 38 | CS | H/L | ชิปเลือก pin input |
| 39 | TE | H/L | ผลลัพธ์การฉีกขาด |
| 40 | IOVCC | H | พลังงานไฟฟ้า ((1.8V) |
| 41 | IOVCC | H | พลังงานไฟฟ้า ((2.8-3.3V) |
| 42 | VCI | H | พลังงานไฟฟ้า ((2.8-3.3V) |
| 43 | GND | L | ดิน |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | ดิน |
| 49 | GND | L | ดิน |
| 50 | GND | L | ดิน |
อัตราการเรตติ้งสูงสุด
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
|
| นาที | แม็กซ์ | |||
| โลตติจ์ไฟฟ้าสําหรับวงจรโลจิก | IOVCC | - 03 | 4.6 | V |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCI | - 03 | 4.6 | V |
สภาพการทํางาน
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| พลังงาน | VCC | 2.7 | 2.8 | 3.3 | V | |
| พลังงาน | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| ระบบปกติ การบริโภคปัจจุบัน | Icc | - | 12 | - | mA | VCC=2.8V |
| ประตู TFT ON Voltage | VGH | 15 | V | |||
| TFT Gate OFF โวลเตชั่น | VGL | - 7 คน5 | - | V | ||
หน่วยไฟหลัง (GND=0V)
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| ความดันไฟฟ้านอน | Vf | 2.8 | - | 3.4 | V | |
| ปัจจุบัน | ถ้า | - | 120 | - | mA | |
| ความสว่างของ LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| ความเหมือนกัน | / | 80 | % | - | ||

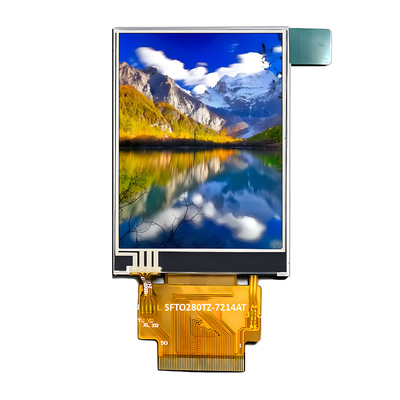

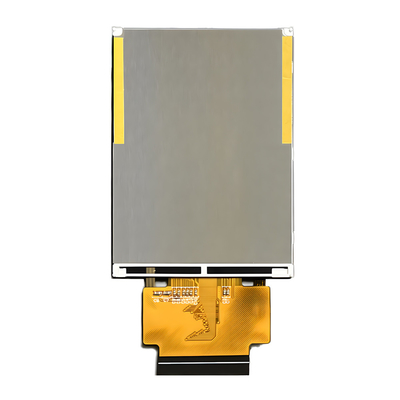

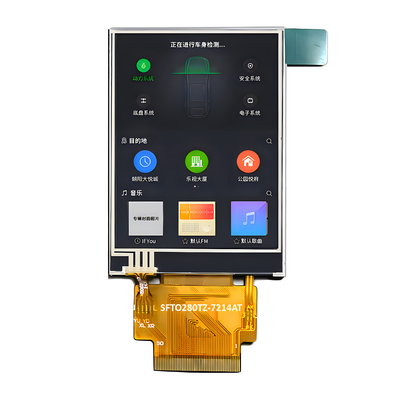

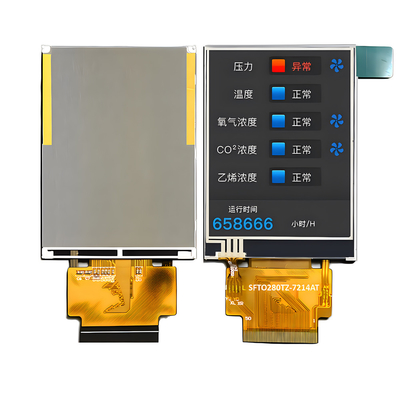

ภาพสินค้า
