รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ TFT ขนาด 2.4" | การแก้ไข: | 240X320 |
|---|---|---|---|
| ดูทิศทาง: | IPS มุมมองเต็ม | หน้าจอสัมผัส: | ไม่ |
| อินเตอร์เฟซ: | อินเทอร์เฟซ RGB/MCU/SPI | หมายเลขพิน: | 40 PIN |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ครอบแก้ว: | สามารถปรับแต่งได้ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2.4" TFT ความสว่างสูง,240x320 ดอท แมทริกซ์ จอ,จอ LCD TFT ความสว่างสูง |
||
เกี่ยวกับรายการนี้ SFTO240PY-7190AN
นําเสนอจอ LCD TFT ความสว่างสูง 1000nits 2.4"✅เป็นทางออกที่สมบูรณ์แบบสําหรับการใช้งานใด ๆ ที่ต้องการความเห็นและความหลากหลายอย่างพิเศษ ด้วยความละเอียดที่น่าทึ่งของ 240x320 พิกเซลการให้ความมั่นใจว่าเนื้อหาของคุณจะโดดเด่น แม้แต่ในสภาพแวดล้อมที่สว่าง.
ลักษณะสําคัญ:
ไม่ว่าคุณจะพัฒนาอุปกรณ์ประเภทผู้บริโภค เครื่องอุตสาหกรรม หรือต้นแบบที่สร้างสรรค์ ช่องจอ LCD TFT ของเราถูกออกแบบมาเพื่อยกย่องโครงการของคุณ ด้วยคุณภาพภาพภาพและความสามารถปรับปรุงที่เหนือกว่าปรับปรุงการออกแบบของคุณและทักทายผู้ชมของคุณด้วยกราฟฟิกสดใสและการทํางานที่น่าเชื่อถือ.
ค้นพบศักยภาพของจอ LCD TFT ความสว่างสูง 1000nits ของเราวันนี้!ติดต่อเราโดยตรง
ข้อมูลทั่วไป
| ไม่ ไม่ | รายการ | เนื้อหา | หน่วย |
| 1 | ขนาด LCD | 2.4 นิ้ว (ขั้ว) | / |
| 2 | โหมดการแสดง | ปกติสีดํา/กระจายแสง/ป้องกันแสงสว่าง | / |
| 3 | ทิศทางการมอง | ฟรี | / |
| 4 | ทิศทางการสับเปลี่ยนระดับสีเทา | - | / |
| 5 | การแก้ไข ((H*V) | 240 * 320 พิกเซล | / |
| 6 | ขนาดโมดูล (L*W*H) | 42.72*58.50*215 | mm |
| 7 | พื้นที่ใช้งาน (L*W) | 36.72*4896 | mm |
| 8 | พิกเซลปิชช์ (L*W) | 0.153*0153 | mm |
| 9 | ประเภทอินเตอร์เฟซ | อินเตอร์เฟซ RGB/MCU/SPI | / |
| 10 | ความลึกของสี | 16.7M | / |
| 11 | การบริโภคพลังงานของโมดูล | TBD | W |
| 12 | ประเภทไฟหลัง | LED | / |
| 13 | ไดรเวอร์ IC | ST7789VI หรือเข้ากันได้ | / |
| 14 | น้ําหนัก | 12.1 | g |
ภาพออกนอก
การนิยาม Pin Interface
|
อินเตอร์เฟซ ไม่ ไม่ |
ชื่อ |
I/O หรือ เชื่อมต่อกับ |
คําอธิบาย |
| 1 | LEDK | P | พลังงานสําหรับแสงเบื้องหลัง LED (Cathode) |
| 2 | LEDA | P | พลังงานสําหรับแสงเบื้องหลัง LED ((Anode) |
| 3 | GND | P | พาวเวอร์กรานด์ |
| 4 | IM0 | ฉัน | เลือก Interface (ดูใบข้อมูล Driver IC) |
| 5 | IM1 | ฉัน | เลือก Interface (ดูใบข้อมูล Driver IC) |
|
6 |
IM2 |
ฉัน |
เลือก Interface (ดูใบข้อมูล Driver IC) |
| 7 | SDA | I/O | ปินการเข้าอินเตอร์เฟซ SPI |
| 8 | DOTCLK | ฉัน | นาฬิกาจุด |
| 9 | DE | ฉัน | เปิดข้อมูล |
| 10 | VSYNC | ฉัน | การเข้าซินคอรติกัล |
| 11 | HSYNC | ฉัน | การเข้าสync ทิศทาง |
| 12 | VCC | P | พลังงานไฟฟ้า |
| 13 | กําหนดใหม่ | ฉัน | กดสัญญาณใหม่ |
| 14 | GND | P | พาวเวอร์กรานด์ |
| 15-32 | DB17--DB0 | I/O | รถขนของข้อมูล (DB17-DB0) |
| 33 | RD | ฉัน | อินเตอร์เฟซ RGB กรุณาแก้ไขปินนี้ที่ VDDI หรือ DGND |
| 34 | WR | ฉัน | อินเตอร์เฟซ RGB กรุณาแก้ไขปินนี้ที่ VDDI หรือ DGND |
| 35 | RS | ฉัน | อินเตอร์เฟซ RGB นาฬิกาอินเตอร์เฟสซีเรียล |
| 36 | CS | ฉัน | จิปเลือกปิน เติมต่ํา |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | YU(NC) | - | NC |
ขั้นต่ําสุด
| รายการ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| ความดันไฟเข้าสําหรับ TFT | VDD | - 03 | 4.6 | V |
| กระแสไฟหลัง (ความร้อนปกติ) | ILED | - | 100 | mA |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | +70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | +80 | °C |
| ความชื้น | RH | - | 90% ((สูงสุด 60 °C) | RH |
คุณสมบัติ DC (VDD=2.8V,Ta=25.C)
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันเข้าของไฟฟ้า | VCC | 2.4 | 2.8 | 3.6 | V |
| โลจิก I/O voltage | VDDIO | - | 1.8 | - | V |
| ระดับแรงดันเข้า "H" | HIV | 0.7VDDIO | - | VDDIO | V |
| ระดับความดันทางเข้า "L" | VIL | VSS | - | 0.3VDDIO | V |
| กระแสไฟฟ้า | IVDD | - | 9 | - | mA |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| สายดัน LED ต่อไป | VF | 5.6 | 6 | 6.8 | V | |
| ไฟไฟ LED ต่อไป | IF | - | 80 | - | mA | IF=20*4mA |
| การบริโภคพลังงาน LED | PLED | - | 0.48 | - | W | หมายเหตุ 1 |
| จํานวน LED | - | 4 | PCS | |||
| โหมดการเชื่อมต่อ | - | 4 ทิศทาง | / | |||
| ระยะเวลาใช้งาน LED | - | 40000 | - | - | ชั่วโมง | หมายเหตุ 2 |
ลักษณะทางสายตา
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| เวลาตอบสนอง | Tr+ Tf |
- |
- | 35 | 45 | ms |
| อัตราความแตกต่าง | Cr | 500 | 750 | - | - | |
|
พื้นที่ ความสว่าง |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| ความเหมือนกันของความสว่าง | ยู | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
มุมมอง |
θ |
7=90° | 70 | 80 | - | ก |
| 7=270° | 70 | 80 | - | ก | ||
| 7=0° | 70 | 80 | - | ก | ||
| 7=180° | 70 | 80 | - | ก |

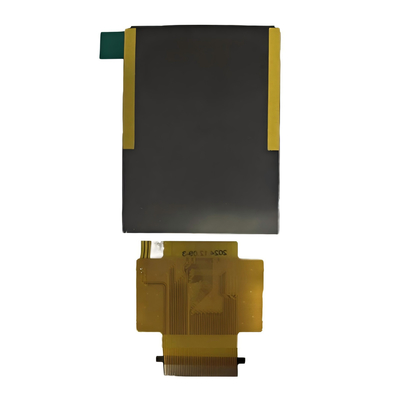

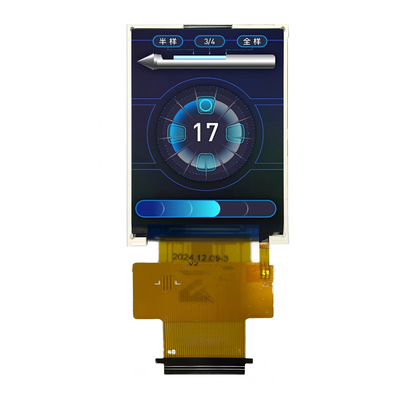

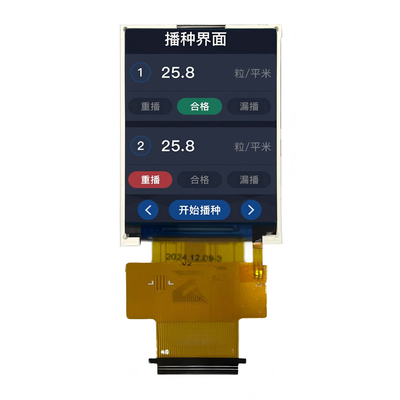

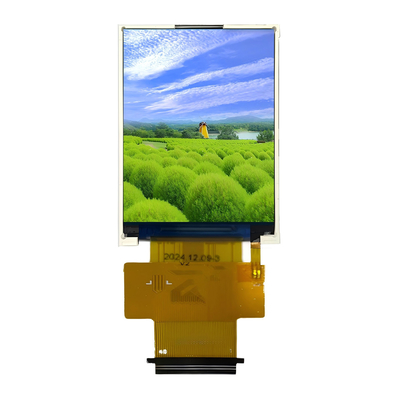

สินค้าภาพ
