รายละเอียดสินค้า:
|
| สินค้า: | 1.54" TFT Screen (จอ TFT) | การแก้ไข: | 240x240 |
|---|---|---|---|
| ดูทิศทาง: | มุมมองแบบเต็ม (80/80/80/80) | หน้าจอสัมผัส: | ไม่ |
| อินเตอร์เฟซ: | MCU (ปรับแต่งได้) | หมายเลขพิน: | 24 พิน |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ครอบแก้ว: | สามารถปรับแต่งได้ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1.54 "จอ TFT ความสว่างสูง,SPI อินเตอร์เฟซ ดอท แมทริกซ์ LCD Display,240x240 ดอท แมทริกซ์ LCD Display |
||
นําเสนอหน้าจอ LCD TFT ความสว่างสูง 1000 นิต 1.54" SF-TC154B-8945B-Nออกแบบมาเพื่อยกย่องโครงการและแอปพลิเคชั่นของคุณ ด้วยความชัดเจนทางสายตาที่น่าทึ่งและการทํางานที่แข็งแรง.
ความสว่างสูง (1000 นิต): ช่องจอของเราให้ความเห็นได้อย่างดีเยี่ยม ในสภาพแสงที่แตกต่างกัน ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมกลางแจ้งหรือสภาพภายในที่สว่าง
ขนาดเล็ก (1.54"): เครื่อง LCD TFT compact นี้เข้ากับอุปกรณ์ที่ใช้พื้นที่เป็นสิ่งสําคัญอย่างสมบูรณ์แบบ โดยยังคงให้เนื้อหาภาพที่รวย
ความละเอียด (240x240): แมตริกซ์จุด 240x240 ให้ภาพชัดเจนและสดใส ทําให้ภาพของคุณกระจายด้วยความชัดเจนและสี
อินเตอร์เฟซ SPI:อินเตอร์เฟซบริเวณลําดับ (SPI) สะดวกในการสื่อสารที่รวดเร็วและมีประสิทธิภาพ ทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับไมโครคอนโทรลเลอร์และระบบดิจิทัลอื่น ๆ
ด้วยความสว่างสูงสุด ขนาดเล็ก และการบูรณาการง่าย ของเรา ความสว่างสูง 1.54" TFT LCD Display เป็นคําตอบที่สมบูรณ์แบบสําหรับโครงการใหม่ของคุณยกระดับประสบการณ์ผู้ใช้งานของคุณและดึงดูดความสนใจด้วยจอที่ส่องสดใสในสิ่งแวดล้อมใด ๆ.
ค้นหาความเป็นไปได้ในวันนี้
รายละเอียดสินค้าอย่างรวดเร็ว
1ขนาด LCD: 1.54 ′′ TFT
2ความละเอียด: 240x240
3มุมมอง: มุมมองทั้งหมด
4มิติการออกแบบ: 31.52x33.72x1.8 มิลลิเมตร
5. LCD ไดรฟ์ IC: ST7789V
6ประเภทอินเตอร์เฟซ LCD: SPI
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: ที่กําหนดเองหรือมาตรฐานจอสัมผัสจุ CTP optional
ภาพออกนอก
การนิยาม Pin Interface
| ไม่ | PIN NAME | คําอธิบาย |
| 1-2 | LEDK | แคทโดด LED |
| 3-4 | GND | ดิน |
| 5 | FMARK | ทําหน้าที่เป็นสัญญาณออก TE (Tearing Effect) |
| 6 | SDA | ปินเข้า/ออกข้อมูลลําดับสองทิศ |
| 7 | D/C | ข้อมูล/คําสั่ง Pin การเลือก |
| 8 | SCL | ปิน SCL เป็น Serial Clock เมื่อทํางานในอินเตอร์เฟซซีเรียล |
| 9 | CS | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | กําหนดใหม่ | สัญญาณเข้า LCM Reset |
| 11-12 | IOVCC | พลังงานไฟฟ้า 1.8V/2.8V โวลเตชั่น |
| 13-14 | VCC | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 15-16 | GND | ดิน |
| 17-22 | NC | NC |
| 23-24 | LEDA | แอนโด LED |
ขั้นต่ําสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | .C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | .C |
คุณสมบัติ DC (VDD=2.8V,Ta=25.C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25.C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | μA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT | การทดสอบ |
| โลเตชั่นไฟฟ้า | Vf | - | 9.6 | - | V | If=20 mA |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - |
| ความดันกลับ | Vr | - | - | 5 | V | - |
| การสูญเสียพลังงาน | Pd | - | 192 | - | mW | - |
| ความเข้มแสงสําหรับ LCM | - | 900 | 1000 | 1100 | Cd/m2 | If=20mA |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20 mA |
| สี Backlight | สีขาว | |||||
ลักษณะทางสายตา
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | ||
| นาที | แบบ | แม็กซ์ | |||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | | 6 | | นางสาว |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - |
| อัตราความแตกต่าง | Cr | θ=0 มุมมองปกติ | - | 500 | - | - |
| มุมมอง | CR>10 | - | 80 | - | กรด | |

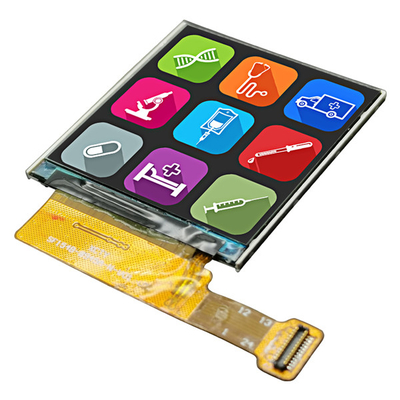

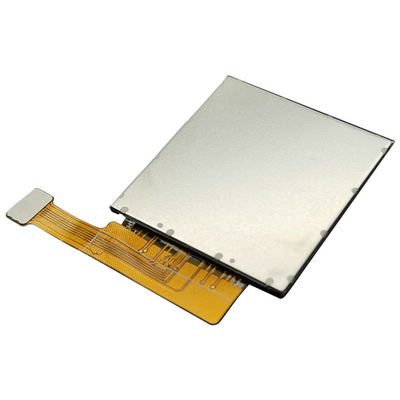

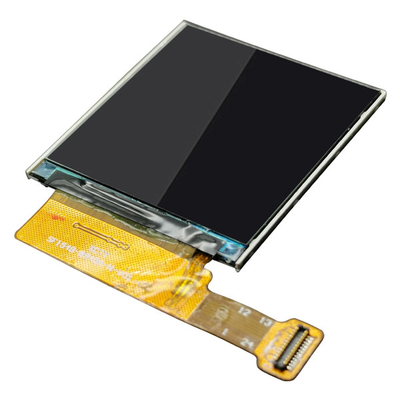

สินค้าภาพ
