รายละเอียดสินค้า:
|
| สินค้า: | TFT แบบกลมขนาด 2.1 นิ้ว | การแก้ไข: | 480x480 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | 3 บรรทัด SPI + 18 บิต RGB | หน้าจอสัมผัส: | ไม่ต้องสัมผัส (อุปกรณ์เสริม PCAP) |
| ดูทิศทาง: | IPS (80/80/80/80) | ไอซีไดร์เวอร์: | ST7701S |
| หมายเลขพิน: | 40 PIN | ขนาดโมดูล: | 58.18 x 59.71 x 2.26 (มิลลิเมตร) |
| พื้นที่ทํางาน: | เส้นผ่านศูนย์กลาง 53.28 มม | การเชื่อมต่อ: | ZIF |
| ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1000 นิต สว่างสูง TFT Display,2.1 นิ้ว รอบ TFT LCD,480x480 จุด Matrix TFT Display |
||
เกี่ยวกับรายการนี้ SF-TC210B-8947A3N
นําเสนอนวัตกรรมล่าสุดของเราในเทคโนโลยีจอ:แสงสว่างสูง 1000 นิต 2.1 นิ้ว รอบ TFT LCD! ออกแบบเพื่อให้ภาพชัดเจนและสีสันสดใสแมทริกซ์จุด 480x480ความละเอียดทุกรายละเอียดเป็นจริง
ลักษณะสําคัญประกอบด้วย
ไม่ว่าคุณจะมองหาการปรับปรุงประสบการณ์ผู้ใช้งานในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค จอแสดงผลรถยนต์ หรืออินเตอร์เฟซอุตสาหกรรมยกระดับผลิตภัณฑ์ของคุณ ให้ดีขึ้น ด้วยจอที่มีความสว่างสูง ที่ทําให้ความคิดของคุณมีชีวิต!
ค้นพบความแตกต่างในคุณภาพการแสดงภาพความสว่างสูง 1000 นิต 2.1 นิ้ว รอบ TFT LCDที่ความฉลาดพบกับนวัตกรรม
ข้อมูลทั่วไป
| ประเภท LCD | 2. 1 นิ้ว |
| การแก้ไข (H*V) | 480 ((RGB) × 480 |
| ประเภทเทคโนโลยี | a-Si TFT |
| การตั้งค่าพิกเซล | RGB สายตั้ง |
| โหมดการแสดง | ปกติเป็นสีดํา |
| ทิศทางการดู | ทั้งหมด |
| ทิศทางการพลิกระดับสีเทา | - |
| ขนาด (W x H x T) (mm) | 58.18*60.71*226 |
| พื้นที่ทํางาน ((mm) | 53.28*5328 |
| พื้นที่ชม CTP ((มม) | / |
| พร้อม / ไม่มีจอสัมผัส | โดยไม่มี |
| ประเภทเครื่องเชื่อม | 0.5 PITCH 40PIN |
| ประเภทไฟหลัง | LED |
| น้ําหนัก (g) | TBD |
| อินเตอร์เฟซการแสดง | 3SPI+18RGB |
| จํานวนสี | 262K |
| แสดงไดรเวอร์ IC | ST7701S |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| 1 | LED A | LED ANODE |
| 2 | LED K | LED CATHODE |
| 3 | LED K | LED CATHODE |
| 4 | GND | ดิน |
| 5 | VCI | พลังงานไฟฟ้า |
| 6 | กําหนดใหม่ | ซีนัลรีเซ็ท สัมผัสต่ํา |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | สัญญาณข้อมูล SPI |
| 10 | SCK | สัญญาณ SPI Clock |
| 11 | CS | SPI ชิปเลือกสัญญาณ |
| 12 | PCLK | สัญญาณนาฬิกาจุด RGB |
| 13 | DE | สัญญาณเปิดข้อมูล RGB |
| 14 | VSYNC | สัญญาณปรับระดับกรอบ RGB |
| 15 | HSYNC | สัญญาณปรับเปลี่ยนสาย RGB |
| 16 ~ 33 | DB0 ~ DB17 | สัญญาณข้อมูล RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | ดิน |
| 35 | TP_INT | กดตัด |
| 36 | TP_SDA | สัญญาณข้อมูล IIC |
| 37 | TP_SCL | การสัมผัสสัญญาณ IIC Clock |
| 38 | TP_RESET | การสัมผัสสัญญาณรีเซ็ต |
| 39 | TP_VCI | การสัมผัส การให้พลังงาน |
| 40 | GND | ดิน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 0.3~48 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติไฟฟ้า
|
รายการ |
สัญลักษณ์ |
นาที |
ประเภท |
แม็กซ์ |
หน่วย |
สภาพการทดสอบ |
|
โลตติจ์ทํางาน |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
กระแสไฟฟ้า |
IDD |
- |
- |
50 |
mA |
VDD = 2.8V, Ta = 25 °C |
|
ความดันการเข้า |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
กระแสการรั่วไหลทางเข้า |
IIL |
- 1 คน0 |
- |
1.0 |
mA |
VIN=VDD หรือ VSS |
รายละเอียดไฟหลังขับรถ
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| กระแสไฟฟ้าต่อ | IF | -- | 80 | - | mA |
| โฟลเตจด้านหน้า | VF | 5.4 | 6.4 | 6.6 | V |
| โหมดการเชื่อมต่อ | -- | 4 ร่วมกัน | -- | ||
| จํานวน LED | / | 4 | pcs |

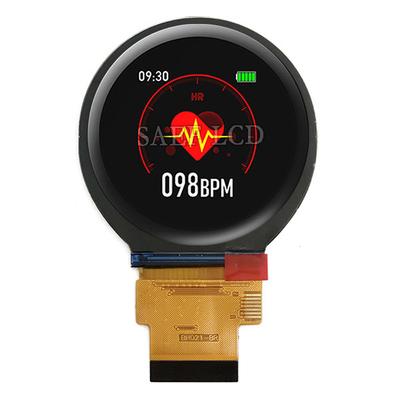

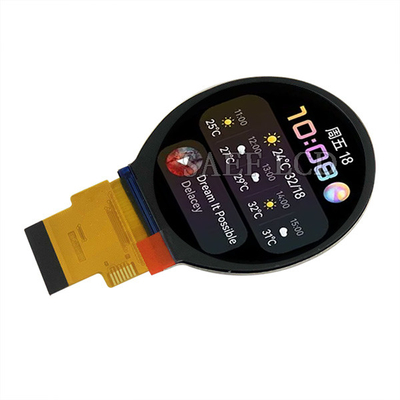

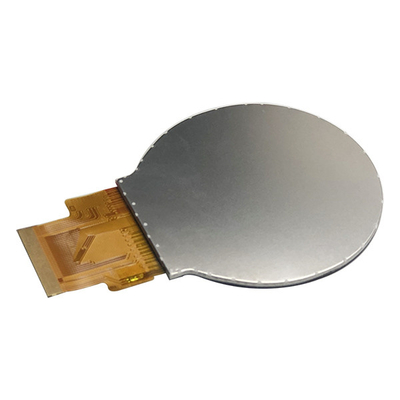

ภาพสินค้า
