รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผลกระดาษอิเล็กทรอนิกส์ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 200x200 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | แมทริกซ์ที่ทํางาน | ธาตุไดรเวอร์: | a-Si TFT แมทริกซ์ที่ทํางาน |
| แสดงสี: | สีดํา สีขาว และสีแดง | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (มม) | พื้นที่ทํางาน: | 27 ((H) x 27 ((V) (มม) |
| สนามพิกเซล: | 140 x 140 (188dpi) อืม | หมายเลขพิน: | 24 พิน |
| อินเตอร์เฟซ: | SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | อินเตอร์เฟซ SPI จอแสดงผล E-Paper,3 สี E-Paper Display,200X200 EPD |
||
** ดาวน์โหลดใบข้อมูล **
SFEPD154QXBWR-7237AN รายละเอียด.pdf
เรื่องของ SFEPD154QXBWR-7237AN
1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsนี่คือการแนะนํารายละเอียดของผลิตภัณฑ์นี้
ภาพรวมสินค้า:
ลักษณะสําคัญ:
ข้อมูลการใช้งาน:
การใช้งาน:
หน่วยแสดงผล E-paper นี้เหมาะสําหรับการใช้งาน เช่น เติบโตชั้นวาง, อุปกรณ์อุตสาหกรรม, และกรณีใด ๆ ที่ต้องการการแสดงผลพลังงานต่ํา, ความเห็นสูง.
ข้อมูลทางกล
| ปริมาตร | รายละเอียด | หน่วย | คําสังเกต |
| ขนาดจอ | 1.54 | นิ้ว | |
| ความละเอียดการแสดง | 200 ((H) × 200 ((V) | พิกเซล | Dpi:188 |
| พื้นที่ทํางาน | 27.0(H) × 27.0 ((V) | มม | |
| พิกเซลปิช | 0. 14 × 0. 14 | มม | |
| การตั้งค่าพิกเซล | ตาราง | ||
| มิติการออกแบบ | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | มม | |
| น้ําหนัก | 2. 18 ± 0.5 | g |
สินค้าการวาด
การนิยาม Pin อินเตอร์เฟซ
| ไม่ ไม่ | ชื่อ | I/O | คําอธิบาย | คําสังเกต |
| 1 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | เปิดไว้ | |
| 2 | เยอรมันใต้ | O | N-Channel MOSFET การควบคุมการขับเคลื่อนประตู | |
| 3 | RESE | ฉัน | หน่วยปรับปัจจุบันสําหรับวงจรควบคุม | |
| 4 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | เปิดไว้ | |
| 5 | VSH2 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก | |
|
6 |
TSCL |
O |
ปินนี้คือ อินเตอร์เฟซ I2C กับเซ็นเซอร์อุณหภูมิดิจิตอล ปินนาฬิกา จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: เปิด |
|
|
7 |
TSDA |
I/O |
ปินนี้คือ อินเตอร์เฟซ I2C กับปินข้อมูลเซ็นเซอร์อุณหภูมิดิจิตอล จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: เปิด |
|
| 8 | BS1 | ฉัน | พินการเลือก Bus Interface | |
| 9 | บังคับ | O | ปินออกของสถานะที่ว่าง | |
| 10 | RES# | ฉัน | กําหนดการเข้าสัญญาณใหม่ | |
| 11 | D/C# | ฉัน | ข้อมูล / ปินควบคุมการควบคุม | |
| 12 | CS# | ฉัน | ชิปเลือก pin input | |
| 13 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) | |
| 14 | SDA | ฉัน | ปินข้อมูลลําดับ (SPI) | |
| 15 | VDDIO | P | พัสดุพลังงานสําหรับปินโลจิกอินเตอร์เฟซ มันควรถูกเชื่อมต่อกับ VCI | |
| 16 | VCI | P | พลังงานสําหรับชิป | |
| 17 | VSS | P | ดิน | |
|
18 |
VDD |
C |
Core logic power pin VDD สามารถควบคุมภายในจาก VCI. | |
| 19 | VPP | P | พลังงานไฟฟ้าสําหรับโปรแกรม OTP | |
| 20 | VSH1 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก | |
| 21 | VGH | C | พลังงานขับเคลื่อนประตูบวก | |
| 22 | VSL | C | ความดันขับเคลื่อนที่แหล่งลบ | |
| 23 | VGL | C | พลังงานขับเคลื่อนประตูลบ | |
| 24 | VCOM | C | ความดันขับเคลื่อน VCOM |
ความสามารถสูงสุดโดยเฉพาะ
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย |
| โลจิกสตริ่งไฟฟ้า | VCI | -0.5 ถึง +60 | V |
| โลจิก ความดัน input | VIN | -0.5 ถึง VCI +05 | V |
| โลจิก ความดันออก | VOUT | -0.5 ถึง VCI +05 | V |
| ระยะอุณหภูมิทํางาน | TOPR | 0 ถึง +40 | oC |
| ระยะอุณหภูมิเก็บ | TSTG | -25 ถึง +70 | oC |
| อุณหภูมิการเก็บรักษาที่ดีที่สุด | TSTGo | 23±2 | oC |
| ความชื้นที่เหมาะสมในการเก็บ | HSTGo | 55±10 | % RH |
ลักษณะของแผ่น DC
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | ใช้ได้ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ดินเดียว | VSS | - | - | 0 | - | V | |
| โลจิกสตริ่งไฟฟ้า | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| โลจิกวอลเตจของแกน | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ความดันไฟเข้าระดับสูง | HIV | - | - | 0.8 VCI | - | - | V |
| ความดันไฟเข้าระดับต่ํา | VIL | - | - | - | - | 0.2 VCI | V |
| ความดันออกระดับสูง | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ความดันออกระดับต่ํา | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| พลังงานเฉพาะ | PTYP | VCI = 3.0V | - | - | 7.5 | - | mW |
| โหมดหลับลึก | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| กระแสการทํางานทั่วไป | Iopr_VCI | VCI = 3.0V | - | - | 2.5 | - | mA |
| เวลาอัพเดทภาพ | - | 25 oC | - | - | 22 | - | sec |
|
ปัจจุบันในสภาพนอน |
Islp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีการใส่ค่าข้อมูลออนไลน์ |
- |
- |
20 |
uA |
|
|
ปัจจุบันในสภาพหลับลึก |
Idslp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า ข้อมูล RAM ไม่เก็บไว้ |
- |
- |
1 |
5 |
uA |

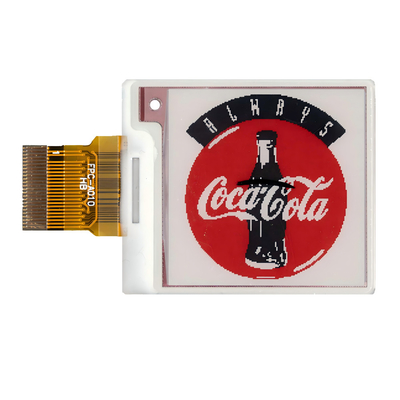

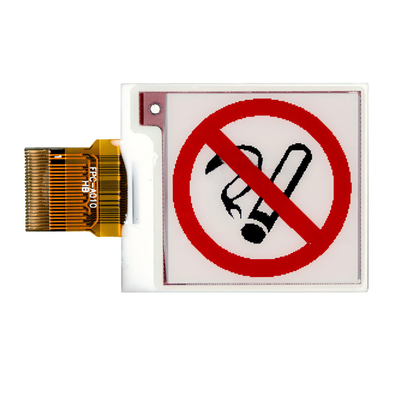

ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
