รายละเอียดสินค้า:
|

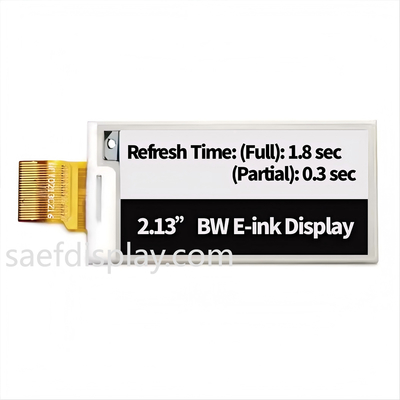

| เทคโนโลยี: | E-Electrophoretic e-ink (bi-stable) | ขนาดหน้าจอ: | 2.13 นิ้ว (เส้นทแยงมุม 54.1 มม.) |
|---|---|---|---|
| คุณสมบัติพิเศษ:: | ไฟหน้าแบบบูรณาการ | ปณิธาน: | 122 (h) × 250 (v) พิกเซล | 130 DPI |
| ส่วนต่อประสาน: | SPI ที่กำหนดค่าได้ (3-W/4-W ผ่าน BS1 PIN) | เวลารีเฟรช: | อัปเดตทั้งหมด: 1.8 วินาที; อัปเดตบางส่วน: 0.3 วินาที |
| พื้นที่ใช้งาน: | 23.7 × 48.55 （มม.) | สี: | ขาวดำ (ดำ/ขาว) |
| แหล่งจ่ายไฟ: | 10.5 MW (Typ.) | มุมมอง: | 180 ° (กว้างพิเศษ) |
| ออฟติคอล: | การไตร่ตรอง: 35% (พิมพ์) | อุณหภูมิปฏิบัติการ: | 0°C ถึง +50°C |
| อุณหภูมิที่เก็บ: | -25°ซ ถึง +60°ซ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH และ RoHS และปราศจากฮาโลเจน |
| การปรับแต่ง:: | CTP เป็นตัวเลือกผ่านI²C, OCA Lamination Support | ความน่าเชื่อถือ: | ผ่านการตรวจสอบแล้วเป็นเวลา 240 ชั่วโมง ที่ความชื้นสัมพัทธ์ 90%, ±8kV ESD, การสัมผัสรังสี UV |
| เน้น: | โมดูลจอแสดงผล E Ink ขนาด 2.13 นิ้ว,จอแสดงผล e-paper ใช้พลังงานต่ำพิเศษ,โมดูล e-paper SPI ระดับอุตสาหกรรม |
||
ช่องแสดงหมึก E เกรดอุตสาหกรรม สําหรับสภาพแวดล้อมที่รุนแรง
SFE213RJBW-7307A เป็นเครื่องแสดงไฟฟ้าแบบชุดเดียวขนาด 2.13 นิ้ว (EPD) ที่ออกแบบมาสําหรับการใช้งานในอุตสาหกรรมที่ต้องการมากและระบบขอบ IoT. ด้วยกระแสการนอนลึกที่ต่ํามาก (< 1μA) และอินเตอร์เฟซ SPI ที่สามารถตั้งค่าได้ (4 สายหรือ 3 สาย) หน่วยนี้ทําให้แบตเตอรี่ใช้งานได้หลายปีในขณะที่ลดต้นทุนทุน MCU ให้น้อยที่สุด
วิศวกรรมแม่นยําสําหรับการบูรณาการโรงงาน
ความน่าเชื่อถือ: ได้รับการรับรองตามมาตรฐาน IEC 60068-2 สําหรับการกระแทกทางอุณหภูมิ (-25 °C ∼ +70 °C), ความชื้น (90% RH) และการสั่นสะเทือน
ความมั่นคงของโซ่จําหน่าย: ผลิตในโรงงานที่ได้รับการรับรอง ISO 9001/14001 ในเชนเจน, จีน, ด้วยการหาองค์ประกอบที่สามารถติดตามได้ (ไทโย ยูเดน อินดูเตอร์, ออนเซมี่ ไดโอด์)
การสนับสนุนการออกแบบ: รวมถึงวงจรอ้างอิง (หน้า 19), รูปแบบคลื่น LUT และแผนการเวลา AC (หน้า 13) สําหรับการบูรณาการ PCB อย่างรวดเร็ว
ความแตกต่างทางเทคนิคกับการแสดงภาพทั่วไป

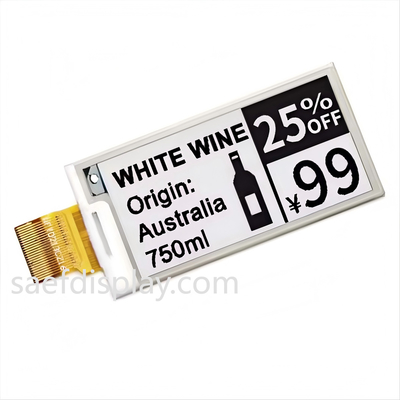

การอัพเดทบางส่วน (0.3 วินาที): รวดเร็ว 6 เท่ากว่าการอัพเดทเต็ม (1.8 วินาที) สําหรับการอัพเดทราคา ESL แบบไดนามิก
การบริหารพลังงานบนชิป: เครื่องยกระดับ / ระบบกํากับที่บูรณาการสําหรับ VCOM, VGH, VGL ไม่จําเป็นต้อง PMIC นอก
ESD Harded: สอดคล้องกับ IEC61000-4-2 (4kV ติดต่อ / 8kV อากาศ) สําหรับความแข็งแกร่งในการทํางานในโรงงาน
เหมาะสําหรับทีมวิศวกรอเมริกา / เยอรมัน
ระบบ ESL อัตโนมัติ: การสนับสนุน SPI daisy-chain สําหรับการใช้งานขนาดใหญ่
อุปกรณ์ทางการแพทย์และโลจิสติกส์: ระยะอุณหภูมิที่กว้างขวาง (-25 °C ถึง +60 °C การเก็บรักษา) เพื่อให้สอดคล้องกับโซ่เย็น
ระยะยาวที่เน้น: 50,000+ ช่วงการอัพเดท ด้วยการเก็บภาพที่ใช้พลังงานไม่สูง
การสั่งซื้อและการปฏิบัติตาม
MOQ: 1,000 ชิ้น (มีปริมาณตามสั่ง)
ระยะเวลาการดําเนินงาน: 4~6 สัปดาห์ (การขนส่งทางอากาศไปยัง EU/สหรัฐฯ)
เอกสาร: รายงานการทดสอบ REACH/RoHS ครบถ้วน แพคเกจที่สอดคล้องกับ IPC (480pcs/box)
▶ ดาวน์โหลด แผ่น ข้อมูล จาก หน้า นี้.
▶ ขอตัวอย่าง CTP: โปรแกรมการสัมผัสตามต้องการ มีเวลาในการนํา 20 วัน
รายละเอียดทางกล
| ปริมาตร | รายละเอียด | หน่วย | คําสังเกต |
| ขนาดจอ | 2.13 | นิ้ว | |
| ความละเอียดการแสดง | 122 ((H) × 250 ((V) | พิกเซล | Dpi:130 |
| พื้นที่ทํางาน | 23.7×4855 | mm | |
| พิกเซลปิช | 0. 1943×0.1942 | mm | |
| การตั้งค่าพิกเซล | รีแองเกล | ||
| มิติการออกแบบ | 29.2 ((H) × 59.2 (V) × 0.9 ((D) | mm | |
| น้ําหนัก | TBD | g |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย |
| โลจิกสตริ่งไฟฟ้า | VCI | -0.3 ถึง +60 | V |
| โลจิก ความดัน input | VIN | -0.3 ถึง VCI +03 | V |
| โลจิก ความดันออก | VOUT | -0.3 ถึง VCI +03 | V |
| ระยะอุณหภูมิทํางาน | TOPR | 0 ถึง +50 | oC |
| ระยะอุณหภูมิเก็บ | TSTG | -25 ถึง +60 | oC |
| อุณหภูมิการเก็บรักษาที่ดีที่สุด | TSTGo | 23±2 | oC |
| เลือกการเก็บของ | HSTGo | 55±10 | RH |
ลักษณะของแผ่น DC
|
ปริมาตร |
สัญลักษณ์ | สภาพ | นาที |
แบบว่า |
แม็กซ์ |
หน่วย | |
| ดินเดียว | GND |
- |
- |
0 |
- |
V | |
| IO ความดันไฟฟ้า | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
| ความดันไฟฟ้าแบบดิจิทัล/แอนาล็อก |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
|
ความดันไฟเข้าระดับสูง |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
| ความดันไฟเข้าระดับต่ํา | วิล |
- |
0 |
- |
0.3VDDIO |
V |
|
| ความดันออกระดับสูง | ว้าว | IOH = 400uA | VDDIO-04 |
- |
- |
V |
|
| ความดันออกระดับต่ํา | Vol | IOL = -400uA | 0 |
- |
0.4 |
V |
|
| พลังงานโปรแกรม OTP | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
| ความดันการออก VCOM | VCOM | - 4 คน0 |
- |
- 01 | V | ||
| ความดันประตูบวก | VGH | + 17 |
- |
+20 | V | ||
| ความดันประตูลบ | VGL | - 20 |
- |
- 17 | V | ||
| ความดันแหล่งบวก | VDH | +2.4 | +15 | + 15 | V | ||
| ความดันแหล่งบวก | VSHR | +2.4 | +5 | + 15 | V | ||
| ความดันออกจากแหล่งลบ |
VDL |
- 15 |
- 15 |
- สอง4 |
V |
||
รายละเอียดออปติก
| สัญลักษณ์ |
ปริมาตร |
เงื่อนไข | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | ||||
| R | ความสะท้อนของสีขาว | สีขาว | 30 | 35 | - | % |
| CR | อัตราความแตกต่าง | - | 8 | 15 | - | |
| T อัพเดท_ RS | เวลาการอัพเดท | 25°C | - | 0.3-18 | - | sec |
การมอบ Pin input/output
| ไม่ | ชื่อ | I/O | คําอธิบาย |
| 1 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | |
| 2 | เยอรมันใต้ | O | N-Channel MOSFET การควบคุมการขับขี่ประตู |
| 3 | RESE | P | หน่วยปรับปัจจุบันสําหรับวงจรควบคุม |
| 4 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | |
| 5 | VDHR | P | ความดันแหล่งบวก |
| 6 | TSCL | O | I 2 C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล |
| 7 | TSDA | I/O | อินเตอร์เฟซ I2C กับเซ็นเซอร์อุณหภูมิดิจิตอล |
| 8 | BS | ฉัน | พินการเลือก Bus Interface |
| 9 | BUSY_N | O | ปินออกของสถานะที่ว่าง |
| 10 | RST_N | ฉัน | กําหนดการเข้าสัญญาณใหม่ ต่ํามาก |
| 11 | DC | ฉัน | ข้อมูล / ปินควบคุมการควบคุม |
| 12 | CSB | ฉัน | ชิปเลือก pin input |
| 13 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) |
| 14 | SDA | I/O | ปินข้อมูลลําดับ (SPI) |
| 15 | VDDIO | P | สายไฟฟ้า IO |
| 16 | VDD | P | พลังงานดิจิตอล / อานาล็อก |
| 17 | GND | P | ดินดิจิตอล |
| 18 | VDDD | P | 1.8V วอลเตจการเข้าและการออก |
| 19 | VPP | P | พลังงานไฟฟ้าสําหรับการเขียนโปรแกรม OTP |
| 20 | VDH | P | ความดันแหล่งบวก |
| 21 | VGH | P | ความดันประตูบวก |
| 22 | VDL | P | ความดันแหล่งลบ |
| 23 | VGL | P | ความดันประตูลบ |
| 24 | VCOM | O | ความดันขับเคลื่อน VCOM |
