รายละเอียดสินค้า:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 1.54 inch (39.1 mm diagonal) |
|---|---|---|---|
| Resolution: | 200 (H) × 200 (V) pixels | 188 DPI | Active Area: | 27.0 × 27.0 mm |
| Color: | Monochrome (Black/White) | Power Supply: | Active: 4.5 mW (Typ.) |
| Viewing Angle: | 180° (Ultra-wide) | Interface: | Dual-Mode SPI |
| Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec | Optical: | Reflectivity: 35% (Typ., white state) |
| Operating Temp: | 0°C to +50°C | Storage Temp.: | -25°C to +70°C |
| Compliance: | REACH & RoHS Compliant & Halogen Free | Special Features:: | VCOM OTP programming, Waveform LUT optimization |
| เน้น: | จอแสดงผล E-ink ขนาด 1.54 นิ้ว SPI,จอแสดงผล epaper ขาวดำ 200x200,หน้าจอ E-ink อุณหภูมิอุตสาหกรรม |
||
SFE154QXBW-7284AN เป็นหน้าจอ E-ink มโนครอม 1.54" ที่ออกแบบมาเพื่อใช้งานพลังงานต่ําสุดในอุปกรณ์ IoT, เซนเซอร์อุตสาหกรรม และอุปกรณ์การแพทย์พกพาการใช้เทคโนโลยีไฟฟ้าสับสนด้วยผลประกอบการที่มั่นคงสองแบบ (พลังงานศูนย์ในการเก็บภาพ), มันให้ความสะท้อนแสง 35% และมุมมอง 180 องศา เหมาะสําหรับการใช้งานที่อ่านแสงอาทิตย์ในสภาพแวดล้อมที่รุนแรง (0 °C ถึง + 50 °C)
1. SPI แบบยืดหยุ่นสองแบบ & การควบคุมที่ทันสมัย
SPI 3 สาย (9 บิท) หรือ 4 สาย (8 บิท) ที่สามารถตั้งค่าได้ผ่านปิน BS1 (หน้า 7) ซึ่งเข้ากับ ARM Cortex-M/R, ESP32 และ Raspberry Pi Pico
การปรับปรุงรูปคลื่น LUT ที่บูรณาการ (คําสั่ง 0x32) และการเขียนโปรแกรม VCOM OTP (คําสั่ง 0x2A) สําหรับการอัพเดทที่ไม่มีการส่องแสงและการชําระค่าอุณหภูมิ
2อาร์คิเทคชันพลังงานต่ําสุด
โหมดหลับลึกที่ 1?? 5 μA (คําสั่ง 0x10) ขยายอายุการใช้งานของแบตเตอรี่ในแอพลิเคชั่นที่เปิดตลอดเวลา
การอัพเดทข้อมูลบางส่วน (0.3 วินาที) ลดการใช้พลังงานให้น้อยที่สุดระหว่างการอัพเดทข้อมูลแบบไดนามิก
3. ความอดทนต่อสิ่งแวดล้อมอย่างแข็งแรง
ได้รับการรับรองเป็นเวลา 240 ชั่วโมงที่ -25 °C/+60 °C การเก็บรักษา ความชื้น RH 80% และ ESD ± 8kV
ด้านผิวที่แข็งแรงกันแสงสว่าง ทนต่อการขีดข่วน ในสถานที่อุตสาหกรรมที่มีการจราจรสูง
การทดสอบล่วงลําดับการเริ่มต้นลดเวลาในการพัฒนา:
ความสอดคล้องสําหรับตลาด EU/สหรัฐอเมริกา
✅ RoHS 3 (EU 2015/863), REACH SVHC, และรับรองว่าไม่มีฮาโลเจน
✅บรรจุภัณฑ์ตรงกับมาตรฐานการรีไซเคิลของ EU 2025/40 (มีผลตั้งแต่ปี 2026)
การใช้งานเป้าหมาย
อุตสาหกรรม: เครื่องควบคุม HVAC, แท็ก logistics ของคลังสินค้า
การแพทย์: อุปกรณ์วินิจฉัยพกพา เครื่องติดตามยา
ร้านค้าปลีก: ใบระบุราคาอิเล็กทรอนิกส์ (ESL)
เมืองฉลาด: เครื่องตรวจจับการจอดรถ เครื่องตรวจสอบสิ่งแวดล้อม
มิติทางกล
ความสามารถสูงสุดโดยเฉพาะ
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย |
| โลจิกสตริ่งไฟฟ้า | VCI | -0.5 ถึง +60 | V |
| โลจิก ความดัน input | VIN | -0.5 ถึง VCI +05 | V |
| โลจิก ความดันออก | VOUT | -0.5 ถึง VCI +05 | V |
| ระยะอุณหภูมิทํางาน | TOPR | 0 ถึง +50 | oC |
| ระยะอุณหภูมิเก็บ | TSTG | -25 ถึง +70 | oC |
| อุณหภูมิการเก็บรักษาที่ดีที่สุด | TSTGo | 23±2 | oC |
| เลือกการเก็บของ | HSTGo | 55 ± | RH |
ลักษณะของแผ่น DC
| ปริมาตร | สัญลักษณ์ | เงื่อนไข |
ใช้ ราง |
นาที | แบบว่า | แม็กซ์ | หน่วย |
| ดินเดียว | VSS | - | - | 0 | - | V | |
| โลจิกสตริ่งไฟฟ้า | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| โลจิกวอลเตจของแกน | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ความดันไฟเข้าระดับสูง | HIV | - | - | 0.8 VCI | - | - | V |
| ความดันไฟเข้าระดับต่ํา | VIL | - | - | - | - | 0.2 VCI | V |
| ความดันออกระดับสูง | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ความดันออกระดับต่ํา | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| พลังงานเฉพาะ | PTYP | VCI = 3.0V | - | - | 4.5 | - | mW |
| โหมดหลับลึก | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| กระแสการทํางานทั่วไป | Iopr_VCI | VCI = 3.0V | - | - | 1.5 | - | mA |
| เวลาอัพเดทภาพ | - | 25 oC | - | - | 1.8 | - | sec |
|
ปัจจุบันในสภาพนอน |
Islp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีการใส่ค่าข้อมูลออนไลน์ |
- |
- |
20 |
uA |
|
|
ปัจจุบันในสภาพหลับลึก |
Idslp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า ข้อมูล RAM ไม่เก็บไว้ |
- |
- |
1 |
5 |
uA |
ความเห็น:เวลาอัพเดทภาพ (เต็ม) 1.8 วินาที เวลาอัพเดทภาพ (บางส่วน) 0.3 วินาที
รายละเอียดออปติก
| สัญลักษณ์ | ปริมาตร | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย |
| R | ความสะท้อนของสีขาว | สีขาว | 30 | 35 | - | % |
| CR | อัตราความแตกต่าง | ภายใน | 8:1 | - | ||
| GN | 2ระดับสีเทา | - | DS+(WS-DS) *n(m-1) | |||
| T ปรับปรุง | เวลาอัพเดทภาพ | ในอุณหภูมิ 25 °C | 1.8 | - | sec | |
| ชีวิต | ท็อป | 1 หมื่นล้านครั้ง หรือ 5 ปี |
การนิยาม Pin อินเตอร์เฟซ
| ไม่ ไม่ | ชื่อ | I/O | คําอธิบาย |
| 1 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | |
| 2 | เยอรมันใต้ | O | N-Channel MOSFET การควบคุมการขับเคลื่อนประตู |
| 3 | RESE | ฉัน | หน่วยปรับปัจจุบันสําหรับวงจรควบคุม |
| 4 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | |
| 5 | VSH2 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก |
|
6 |
TSCL |
O |
ปินนี้คือ อินเตอร์เฟซ I2C กับเซ็นเซอร์อุณหภูมิดิจิตอล ปินนาฬิกา จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: เปิด |
|
7 |
TSDA |
I/O |
ปินนี้คือ อินเตอร์เฟซ I2C กับปินข้อมูลเซ็นเซอร์อุณหภูมิดิจิตอล จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: เปิด |
| 8 | BS1 | ฉัน | พินการเลือก Bus Interface |
| 9 | บังคับ | O | ปินออกของสถานะที่ว่าง |
| 10 | RES# | ฉัน | กําหนดการเข้าสัญญาณใหม่ |
| 11 | D/C# | ฉัน | ข้อมูล / ปินควบคุมการควบคุม |
| 12 | CS# | ฉัน | ชิปเลือก pin input |
| 13 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) |
| 14 | SDA | ฉัน | ปินข้อมูลลําดับ (SPI) |
| 15 | VDDIO | P | พัสดุพลังงานสําหรับปินโลจิกอินเตอร์เฟซ มันควรถูกเชื่อมต่อกับ VCI |
| 16 | VCI | P | พลังงานสําหรับชิป |
| 17 | VSS | P | ดิน |
| 18 |
VDD |
C |
Core logic power pin VDD สามารถควบคุมภายในจาก VCI. |
| 19 | VPP | P | พลังงานไฟฟ้าสําหรับโปรแกรม OTP |
| 20 | VSH1 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก |
| 21 | VGH | C | พลังงานขับเคลื่อนประตูบวก |
| 22 | VSL | C | ความดันขับเคลื่อนที่แหล่งลบ |
| 23 | VGL | C | พลังงานขับเคลื่อนประตูลบ |
| 24 | VCOM | C | ความดันขับเคลื่อน VCOM |

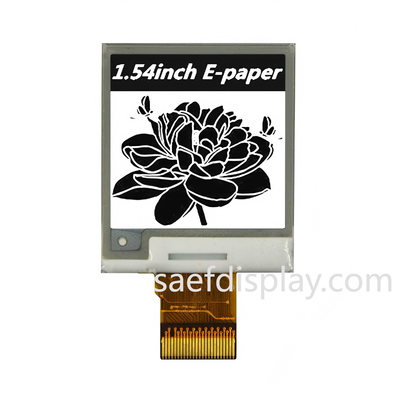

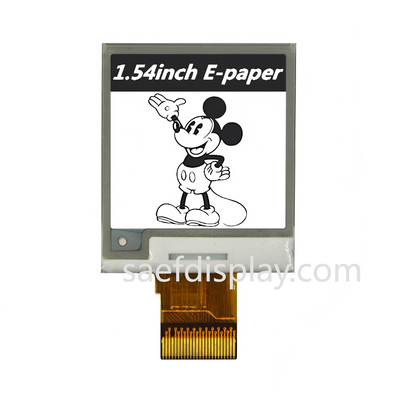

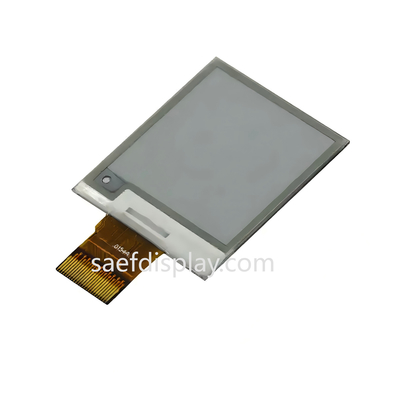

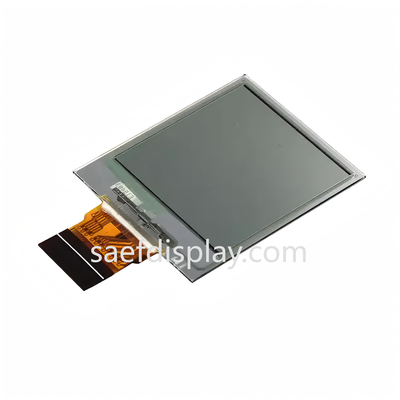

ภาพสินค้า
