รายละเอียดสินค้า:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
|---|---|---|---|
| Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
| Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
| Active Area: | 23.7 × 48.55 （mm） | Color: | Monochrome (Black/White) |
| Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
| Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
| Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
| Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
| เน้น: | จอแสดงผล E-ink ขนาด 2.13 นิ้ว พร้อมไฟหน้า,จอแสดงผล E-ink epaper พร้อมรีเฟรช 0.3 วินาที,หน้าจอ E-ink ขนาดเล็กพร้อมรีเฟรชบางส่วน |
||

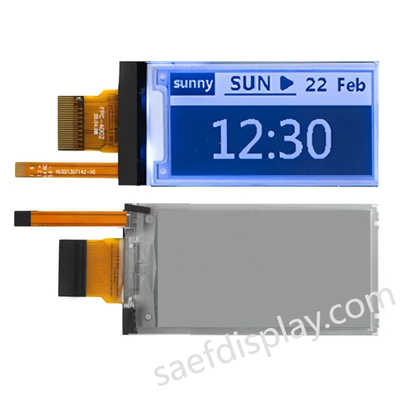

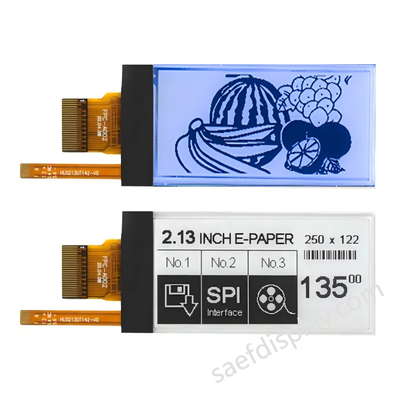

SFE213QXBW-7353A-FL เป็นโมดูลจอแสดงผล E-ink ขนาด 2.13 นิ้ว ที่มีไฟหน้าในตัวและรีเฟรชบางส่วน 0.3 วินาที – ออกแบบมาสำหรับอุปกรณ์ที่ใช้แบตเตอรี่ซึ่งต้องการการอ่านได้ในแสงแดดและการอัปเดตเนื้อหาทันที เหมาะสำหรับป้ายราคาอิเล็กทรอนิกส์ (ESL) อุปกรณ์ทางการแพทย์แบบพกพา และเซ็นเซอร์อัจฉริยะ โดยรวมเทคโนโลยี bistable (ใช้พลังงานเป็นศูนย์เพื่อรักษาภาพ) เข้ากับการปรับแต่งรูปคลื่นที่ตั้งโปรแกรมได้ด้วย SPI เพื่อประสิทธิภาพการใช้พลังงานสูงสุด
(1) ไฟหน้าในตัว & รีเฟรชอย่างรวดเร็ว
ไฟหน้า LED แบบ Edge-lit ช่วยให้มั่นใจได้ถึงแสงไฟส่องสว่างสม่ำเสมอในสภาวะแสงน้อย (เช่น คลังสินค้า กะกลางคืน)
การรีเฟรชบางส่วน 0.3 วินาที (เทียบกับ 1.8 วินาทีสำหรับการอัปเดตทั้งหมด) ช่วยลดความหน่วงของ UI ระหว่างการเปลี่ยนแปลงข้อมูลแบบไดนามิก (การอัปเดตราคา การอ่านค่าเซ็นเซอร์) ลดการใช้พลังงานลง 70% (หน้า 8)
(2) การควบคุม SPI ที่ปรับให้เหมาะสมโดยวิศวกร
SPI แบบ Dual-mode (3-wire/4-wire เลือกได้ผ่านพิน BS1) เข้ากันได้กับ MCUs พลังงานต่ำ (ESP32, nRF52)
LUT รูปคลื่นที่รับรู้ถึงอุณหภูมิ (คำสั่ง 0x32) และการตั้งโปรแกรม VCOM OTP (คำสั่ง 0x2A) ช่วยขจัดภาพสั่นไหวบนหน้าจอในอุณหภูมิการทำงาน (-25°C ถึง +70°C)
(3) การรวม CTP แบบกำหนดเองสำหรับแอปพลิเคชันแบบโต้ตอบ
หน้าจอสัมผัสแบบ capacitive (CTP) ที่ขยายได้ผ่านพิน I²C เฉพาะ (TSCL/TSDA) พร้อมรองรับถุงมือ/การสัมผัส
พื้นผิวแข็ง: เคลือบป้องกันแสงสะท้อน (ความแข็ง ≥6H) ทนทานต่อรอยขีดข่วนในสภาพแวดล้อมค้าปลีก/อุตสาหกรรมที่มีการจราจรหนาแน่น
สถาปัตยกรรมพลังงานต่ำพิเศษ: พลังงานใช้งาน 10.5 mW, โหมดสลีปลึก 1–5 µA (คำสั่ง 0x10) เพื่ออายุการใช้งานแบตเตอรี่นานนับทศวรรษ
ความเป็นเลิศทางแสง: การสะท้อนแสง 35% (มาตรฐาน CIE 1931), มุมมอง 180° และคอนทราสต์ 8:1 ภายใต้การส่องสว่าง 45° (หน้า 23)
ความน่าเชื่อถือที่แข็งแกร่ง: ผ่านการตรวจสอบแล้วเป็นเวลา 240 ชั่วโมงที่ความชื้นสัมพัทธ์ 90% RH, ±8kV ESD และทนทานต่อ UV (หน้า 24)
โปรไฟล์บาง: ความหนา 1.65 มม. พร้อมตัวเสริม FPC สำหรับการใช้งานที่ไวต่อการสั่นสะเทือน
◾ ได้รับการรับรอง EU/US: RoHS 3 (EU 2015/863), REACH SVHC และบรรจุภัณฑ์รีไซเคิลได้ EU 2025/40
◾ การปรับแต่ง CTP: การเคลือบ OCA, เคลือบป้องกันรอยนิ้วมือ, อุณหภูมิขยาย (-30°C~85°C)
แอปพลิเคชันเป้าหมาย
ค้าปลีก: ESL, ป้ายราคาดิจิทัล
การดูแลสุขภาพ: ตัวติดตามยา, การวินิจฉัยแบบพกพา
อุตสาหกรรม: เซ็นเซอร์ IoT, ตัวติดตามโลจิสติกส์คลังสินค้า
เมืองอัจฉริยะ: มิเตอร์จอดรถ, จอภาพสิ่งแวดล้อม
▶ ดาวน์โหลด Datasheet ในหน้านี้
▶ ขอตัวอย่าง CTP: โซลูชันหน้าจอสัมผัสแบบกำหนดเองพร้อมระยะเวลารอคอยสินค้า 15 วัน
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | หมายเหตุ |
| ขนาดหน้าจอ | 2.13 | นิ้ว | |
| ความละเอียดในการแสดงผล | 122(H)×250(V) | พิกเซล | Dpi:130 |
| พื้นที่ใช้งาน | 23.7×48.55 | มม. | |
| ระยะพิทช์พิกเซล | 0. 1943×0.1942 | มม. | |
| การกำหนดค่าพิกเซล | สี่เหลี่ยมจัตุรัส | ||
| ขนาดโครงร่าง | 29.2(H)×59.2 (V) ×1.65(D) | มม. | |
| น้ำหนัก | TBD | กรัม |
พิกัดสูงสุดสัมบูรณ์
| พารามิเตอร์ | สัญลักษณ์ | พิกัด | หน่วย |
| แรงดันไฟฟ้าจ่ายลอจิก | VCI | -0.5 ถึง +6.0 | V |
| แรงดันไฟฟ้าอินพุตลอจิก | VIN | -0.5 ถึง VCI +0.5 | V |
| แรงดันไฟฟ้าเอาต์พุตลอจิก | VOUT | -0.5 ถึง VCI +0.5 | V |
| ช่วงอุณหภูมิในการทำงาน | TOPR | 0 ถึง +50 | ºC |
| ช่วงอุณหภูมิในการจัดเก็บ | TSTG | -25 ถึง+70 | ºC |
| อุณหภูมิในการจัดเก็บที่เหมาะสมที่สุด | TSTGo | 23±2 | ºC |
| Opt ma Storage Hum ty | HSTGo | 55± | RH |
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข |
Applica ble pin |
ต่ำสุด | Typ. | สูงสุด | หน่วย |
| กราวด์เดียว | VSS | - | - | 0 | - | V | |
| แรงดันไฟฟ้าจ่ายลอจิก | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| แรงดันไฟฟ้าลอจิกหลัก | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| แรงดันไฟฟ้าอินพุตระดับสูง | VIH | - | - | 0.8 VCI | - | - | V |
| แรงดันไฟฟ้าอินพุตระดับต่ำ | VIL | - | - | - | - | 0.2 VCI | V |
| แรงดันไฟฟ้าเอาต์พุตระดับสูง | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| แรงดันไฟฟ้าเอาต์พุตระดับต่ำ | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| พลังงานทั่วไป | PTYP | VCI =3.0V | - | - | 10.5 | - | mW |
| โหมดสลีปลึก | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| กระแสไฟในการทำงานทั่วไป | Iopr_VCI | VCI =3.0V | - | - | 3.5 | - | mA |
| เวลาอัปเดตภาพ | - | 25 ºC | - | - | 1.8 | - | วินาที |
|
กระแสไฟโหมดสลีป |
Islp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีโหลดอินพุต ข้อมูล Ram คงอยู่ |
- |
- |
20 |
uA |
|
|
กระแสไฟโหมดสลีปลึก |
Idslp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีโหลดอินพุต ข้อมูล Ram ไม่คงอยู่ |
- |
- |
1 |
5 |
uA |
| สัญลักษณ์ | พารามิเตอร์ | เงื่อนไข | ต่ำสุด | Typ. | สูงสุด | หน่วย |
| R | การสะท้อนแสงสีขาว | สีขาว | 30 | 35 | - | % |
| CR | อัตราส่วนคอนทราสต์ | ในร่ม | 8:1 | - | ||
| T update | เวลาอัปเดตภาพ | ที่ 25 °C | 3 | - | วินาที | |
| L e | Topr | t mes หรือ 5 ปี |
| เลขที่ | ชื่อ | I/O | คำอธิบาย |
| 1 | NC | ห้ามเชื่อมต่อกับพิน NC อื่นๆ | |
| 2 | GDR | O | การควบคุมไดรฟ์เกต N-Channel MOSFET |
| 3 | RESE | I | อินพุตตรวจจับกระแสไฟสำหรับวงควบคุม |
| 4 | NC | NC | ห้ามเชื่อมต่อกับพิน NC อื่นๆ |
| 5 | VSH2 | C | แรงดันไฟฟ้าไดรฟ์แหล่งจ่ายไฟบวก (สีแดง) |
|
6 |
TSCL |
O |
พินนี้คืออินเทอร์เฟซ I2C ไปยังพินนาฬิกาเซ็นเซอร์อุณหภูมิดิจิทัล ต้องใช้ตัวต้านทานดึงขึ้นภายนอกเมื่อเชื่อมต่อกับทาส I2C เมื่อไม่ใช้งาน: VSS |
|
7 |
TSDA |
I/O |
พินนี้คืออินเทอร์เฟซ I2C ไปยังพินข้อมูลเซ็นเซอร์อุณหภูมิดิจิทัล ต้องใช้ตัวต้านทานดึงขึ้นภายนอกเมื่อเชื่อมต่อกับทาส I2C เมื่อไม่ใช้งาน: VSS |
| 8 | BS1 | I | พินเลือกอินเทอร์เฟซบัส |
| 9 | BUSY | O | พินเอาต์พุตสถานะไม่ว่าง |
| 10 | RES# | I | อินพุตสัญญาณรีเซ็ต Active Low |
| 11 | D/C# | I | พินควบคุมข้อมูล/คำสั่ง |
| 12 | CS# | I | พินเลือกชิปอินพุต |
| 13 | SCL | I | พินนาฬิกาอนุกรม (SPI) |
| 14 | SDA | I/O | พินข้อมูลอนุกรม (SPI) |
| 15 | VDDIO | P | แหล่งจ่ายไฟสำหรับพินลอจิกอินเทอร์เฟซ ควรเชื่อมต่อกับ VCI |
| 16 | VCI | P | แหล่งจ่ายไฟสำหรับชิป |
| 17 | VSS | P | กราวด์ |
| 18 |
VDD |
C |
พินไฟลอจิกหลัก VDD สามารถควบคุมได้ภายในจาก VCI ควรเชื่อมต่อตัวเก็บประจุระหว่าง VDD และ VSS |
| 19 | VPP | P | สำหรับการทดสอบ |
| 20 | VSH1 | C | แรงดันไฟฟ้าไดรฟ์แหล่งจ่ายไฟบวก |
| 21 | VGH | C | พินแหล่งจ่ายไฟสำหรับแรงดันไฟฟ้าไดรฟ์เกตบวกและ VSH1 |
| 22 | VSL | C | แรงดันไฟฟ้าไดรฟ์แหล่งจ่ายไฟลบ |
| 23 | VGL | C | พินแหล่งจ่ายไฟสำหรับแรงดันไฟฟ้าไดรฟ์เกตลบ VCOM และ VSL |
| 24 | VCOM | C | แรงดันไฟฟ้าไดรฟ์ VCOM |
