รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผลกระดาษอิเล็กทรอนิกส์ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 200x200 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | แมทริกซ์ที่ทํางาน | ธาตุไดรเวอร์: | a-Si TFT แมทริกซ์ที่ทํางาน |
| แสดงสี: | สีดํา สีขาว และสีแดง | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (มม) | พื้นที่ทํางาน: | 27 ((H) x 27 ((V) (มม) |
| สนามพิกเซล: | 140 x 140 (188dpi) อืม | หมายเลขพิน: | 24 พิน |
| อินเตอร์เฟซ: | SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 200*200 E-Ink Display,1ช่องแสดงภาพ E-Paper ขนาด 0.5 นิ้ว,ตารางสี่เหลี่ยม Label E-Ink Display |
||
** ดาวน์โหลดใบข้อมูล **
SFEPD154QXBWR-7237AN รายละเอียด.pdf
เปลี่ยนแปลงประสบการณ์การแสดงของคุณด้วย 1.54 นิ้ว E-Ink E-Paper Display ของเรา!
คุณกําลังมองหาวิธีแก้ไขที่นวัตกรรมสําหรับการติดป้ายชั้นวางสินค้าและการติดป้ายราคา? ไม่ต้องมองต่อไป! เรายินดีที่จะนําเสนอ SPI 1 ในคลังของเรา5 นิ้ว E-Ink E-Paper Display ด้วยความละเอียด 200x200 ที่ออกแบบโดยเฉพาะสําหรับสภาพแวดล้อมการค้าปลีกที่ทันสมัย.
ลักษณะสําคัญ:
การบริโภคพลังงานที่ต่ํามากการใช้เทคโนโลยี E-Ink ทําให้จอใช้พลังงานน้อยที่สุด ทําให้มันเหมาะสําหรับการใช้งานยาวนาน โดยไม่ต้องเปลี่ยนแบตเตอรี่บ่อยๆ
ความเห็นสูงจอ 1.5 นิ้ว ให้ความแตกต่างสูงและอ่านได้ดีเยี่ยมในสภาพสว่างที่แตกต่างกัน เพื่อให้ตราของคุณโดดเด่น
การใช้งานหลากหลายอุดมสมบูรณ์สําหรับสติ๊กเล็บ, ตราราคา, ภาพแสดงข้อมูลสินค้า และข้อความโปรโมชั่น, ภาพแสดงกระดาษอิเล็กทรอนิกส์นี้สามารถบูรณาการได้อย่างง่ายดายในระบบที่มีอยู่ของคุณ
การออกแบบแบบสไตล์และคอมแพคต์ปัจจัยรูปแบบที่เนียนและคอมแพคต์ของมัน เหมาะสมสําหรับสถานที่ขายปลีกที่หลากหลาย เพิ่มความเห็นของสินค้าของคุณโดยไม่ใช้พื้นที่มาก
อัพเดทง่าย:ด้วยการสนับสนุนอินเตอร์เฟซ SPI คุณสามารถอัพเดทจอของคุณได้อย่างรวดเร็วและไม่ยุ่งยาก ตามความต้องการ
ทนทานและยาวนาน:สร้างขึ้นเพื่อทนทานกับความรุนแรงของสภาพแวดล้อมการค้าปลีกที่วุ่นวาย จอแสดงผลการแสดงกระดาษอิเล็กทรอนิกส์ของเรายังคงมีคุณภาพและผลงานตลอดเวลา
ทําไม ต้อง เลือก เทคโนโลยี E-Ink?
จอ E-Ink ส่งประสบการณ์การอ่านที่คล้ายกับกระดาษ พร้อมความสามารถในการรักษาภาพโดยไม่ต้องใช้พลังงาน ทําให้มันเป็นทางเลือกที่เป็นมิตรต่อสิ่งแวดล้อมที่สอดคล้องกับเป้าหมายความยั่งยืน
เหมาะสําหรับธุรกิจทุกขนาด
ไม่ว่าคุณจะเป็นร้านเล็กๆ เชือกค้าปลีกขนาดใหญ่ หรืออะไรก็ตามที่อยู่ระหว่างนั้น จอ E-Ink ของเราก็เป็นทางออกที่ทันสมัยสําหรับการสร้างความสนใจของลูกค้า และเพิ่มยอดขาย
รับ ของ ของ คุณ วัน นี้!
อย่าพลาดโอกาสที่จะยกย่องการแสดงสินค้าของคุณด้วย In Stock SPI 1.5 Inch E-Ink E-Paper Display ติดต่อเราตอนนี้เพื่อเรียนรู้เพิ่มเติมและทําการสั่งซื้อของคุณ
ข้อมูลทางกล
| ปริมาตร | รายละเอียด | หน่วย | คําสังเกต |
| ขนาดจอ | 1.54 | นิ้ว | |
| ความละเอียดการแสดง | 200 ((H) × 200 ((V) | พิกเซล | Dpi:188 |
| พื้นที่ทํางาน | 27.0(H) × 27.0 ((V) | มม | |
| พิกเซลปิช | 0. 14 × 0. 14 | มม | |
| การตั้งค่าพิกเซล | ตาราง | ||
| มิติการออกแบบ | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | มม | |
| น้ําหนัก | 2. 18 ± 0.5 | g |
สินค้าการวาด
การนิยาม Pin อินเตอร์เฟซ
| ไม่ ไม่ | ชื่อ | I/O | คําอธิบาย | คําสังเกต |
| 1 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | เปิดไว้ | |
| 2 | เยอรมันใต้ | O | N-Channel MOSFET การควบคุมการขับเคลื่อนประตู | |
| 3 | RESE | ฉัน | หน่วยปรับปัจจุบันสําหรับวงจรควบคุม | |
| 4 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | เปิดไว้ | |
| 5 | VSH2 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก | |
|
6 |
TSCL |
O |
ปินนี้คือ อินเตอร์เฟซ I2C กับเซ็นเซอร์อุณหภูมิดิจิตอล ปินนาฬิกา จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: เปิด |
|
|
7 |
TSDA |
I/O |
ปินนี้คือ อินเตอร์เฟซ I2C กับปินข้อมูลเซ็นเซอร์อุณหภูมิดิจิตอล จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: เปิด |
|
| 8 | BS1 | ฉัน | พินการเลือก Bus Interface | หมายเหตุ 5-5 |
| 9 | บังคับ | O | ปินออกของสถานะที่ว่าง | หมายเหตุ 5-4 |
| 10 | RES# | ฉัน | กําหนดการเข้าสัญญาณใหม่ | หมายเหตุ 5-3 |
| 11 | D/C# | ฉัน | ข้อมูล / ปินควบคุมการควบคุม | หมายเหตุ 5-2 |
| 12 | CS# | ฉัน | ชิปเลือก pin input | หมายเหตุ 5-1 |
| 13 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) | |
| 14 | SDA | ฉัน | ปินข้อมูลลําดับ (SPI) | |
| 15 | VDDIO | P | พัสดุพลังงานสําหรับปินโลจิกอินเตอร์เฟซ มันควรถูกเชื่อมต่อกับ VCI | |
| 16 | VCI | P | พลังงานสําหรับชิป | |
| 17 | VSS | P | ดิน | |
|
18 |
VDD |
C |
Core logic power pin VDD สามารถควบคุมภายในจาก VCI. | |
| 19 | VPP | P | พลังงานไฟฟ้าสําหรับโปรแกรม OTP | |
| 20 | VSH1 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก | |
| 21 | VGH | C | พลังงานขับเคลื่อนประตูบวก | |
| 22 | VSL | C | ความดันขับเคลื่อนที่แหล่งลบ | |
| 23 | VGL | C | พลังงานขับเคลื่อนประตูลบ | |
| 24 | VCOM | C | ความดันขับเคลื่อน VCOM |
ความสามารถสูงสุดโดยเฉพาะ
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย |
| โลจิกสตริ่งไฟฟ้า | VCI | -0.5 ถึง +60 | V |
| โลจิก ความดัน input | VIN | -0.5 ถึง VCI +05 | V |
| โลจิก ความดันออก | VOUT | -0.5 ถึง VCI +05 | V |
| ระยะอุณหภูมิทํางาน | TOPR | 0 ถึง +40 | oC |
| ระยะอุณหภูมิเก็บ | TSTG | -25 ถึง +70 | oC |
| อุณหภูมิการเก็บรักษาที่ดีที่สุด | TSTGo | 23±2 | oC |
| ความชื้นที่เหมาะสมในการเก็บ | HSTGo | 55±10 | % RH |
ลักษณะของแผ่น DC
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | ใช้ได้ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ดินเดียว | VSS | - | - | 0 | - | V | |
| โลจิกสตริ่งไฟฟ้า | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| โลจิกวอลเตจของแกน | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ความดันไฟเข้าระดับสูง | HIV | - | - | 0.8 VCI | - | - | V |
| ความดันไฟเข้าระดับต่ํา | VIL | - | - | - | - | 0.2 VCI | V |
| ความดันออกระดับสูง | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ความดันออกระดับต่ํา | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| พลังงานเฉพาะ | PTYP | VCI = 3.0V | - | - | 7.5 | - | mW |
| โหมดหลับลึก | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| กระแสการทํางานทั่วไป | Iopr_VCI | VCI = 3.0V | - | - | 2.5 | - | mA |
| เวลาอัพเดทภาพ | - | 25 oC | - | - | 22 | - | sec |
|
ปัจจุบันในสภาพนอน |
Islp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีการใส่ค่าข้อมูลออนไลน์ |
- |
- |
20 |
uA |
|
|
ปัจจุบันในสภาพหลับลึก |
Idslp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า ข้อมูล RAM ไม่เก็บไว้ |
- |
- |
1 |
5 |
uA |
การทดสอบความน่าเชื่อถือ
| ไม่ | วัตถุทดสอบ | สภาพการทดสอบ |
|
1 |
การเก็บรักษาในอุณหภูมิต่ํา |
T = -25°C, 240 ชั่วโมง การทดสอบแบบสีขาว |
|
2 |
การเก็บรักษาอุณหภูมิสูง | T=60oC,RH=35%, 240h ทดสอบแบบสีขาว |
|
3 |
การทํางานในอุณหภูมิสูง | T = 40oC,RH = 35%, 240h |
|
4 |
การทํางานในอุณหภูมิต่ํา | 0oC, 240h |
|
5 |
ความร้อนสูง การใช้งานความชื้นสูง |
T=40oC,RH=80%, 240 ชั่วโมง |
|
6 |
ความร้อนสูง การเก็บความชื้นสูง |
T=50oC,RH=90%, 240h การทดสอบแบบสีขาว |
|
7 |
วงจรอุณหภูมิ | 1 วงจร:[-25oC 30 นาที] → [+60oC 30 นาที] : 50 วงจร การทดสอบแบบสีขาว |
|
8 |
การเผชิญกับแสง UV | 765W/m2 สําหรับ 168 ชั่วโมง, 40 °C การทดสอบแบบสีขาว |
|
9 |
ปืน ESD |
อากาศ+/-15KV; ติดต่อ+/-8KV (การทดสอบเปลือกของผลิตภัณฑ์เสร็จ ไม่เพียงแค่การแสดง) อากาศ+/-8KV; ติดต่อ+/-6KV (จอ EPD เปลือยใส ไม่รวมบริเวณ IC และ FPC) อากาศ+/-4KV; ติดต่อ+/-2KV (จอ EPD เปลือยใส รวมถึงพื้นที่ IC และ FPC) |

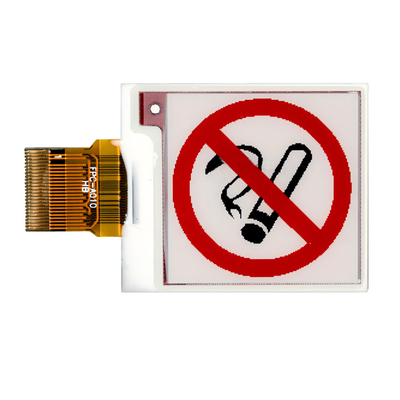

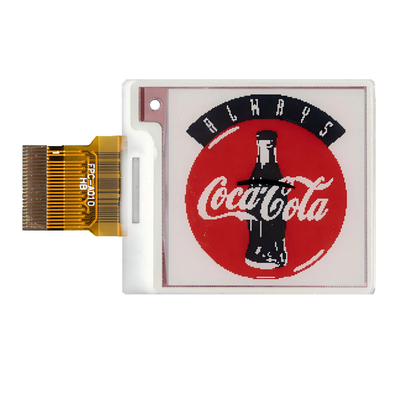

ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
