รายละเอียดสินค้า:
|
| สินค้า: | 1.54 นิ้ว SPI EPD | การแก้ไข: | ความละเอียด 152x152 จุด |
|---|---|---|---|
| หมายเลขพิน: | 8 พิน | อินเตอร์เฟซ: | SPI |
| ธาตุไดรเวอร์: | a-Si TFT แมทริกซ์ที่ทํางาน | โหมดการแสดงผล: | อีพีดีเอเอ็ม |
| แสดงสี: | ดำ+ขาว | เลนส์: | มุมมองทั้งหมด |
| ขนาดโครงร่าง PCB: | 32(สูง) x 50(ลึก) x 2.2(ลึก) มม. | พื้นที่ทํางาน: | 27.512 ((H) x 27.512 ((V) มิลลิเมตร |
| สนามพิกเซล: | 181 x 181 (188dpi) เอ่อ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 152x152 จุด E-Ink Display,1.54" E-Paper Display,1ช่องจอ E-Ink ขนาด 0.5 นิ้ว |
||
SPI Interface EPD 1.54 นิ้ว การนําเสนอสินค้า
SFEPM154ZYBW-7174AN เป็นเครื่องแสดงไฟฟ้าอิเล็กทรอฟอเรติกเมทริกซ์ที่ทํางาน (AM EPD) พร้อมอินเตอร์เฟซ SPIโมดูลจอลายอิเล็กทรอนิกส์ขนาด 54 นิ้ว มีพื้นที่ประสิทธิภาพ 152 × 152 พิกเซล และสามารถแสดงภาพด้วยความสามารถ 1 บิตสีดําและสีขาวโมดูลนี้เป็น TFT แอรเรย์ที่ขับเคลื่อนอิเล็กทรโฟเรติกดิสเพลย์ และวงจรบูรณาการประกอบด้วย Gate Driver, Source Driver, MCU Interface, Timing Controller, Oscillator ฯลฯ DC-DC,SRAM,LUT,VCOMโมดูลนี้สามารถใช้ได้สําหรับอุปกรณ์อิเล็กทรอนิกส์พกพา, เช่น ระบบการติดป้ายเรือนอิเล็กทรอนิกส์ (ESL)
ลักษณะ
รายละเอียดทางกล
| ปริมาตร | รายละเอียด | หน่วย | คําสังเกต |
| ขนาดจอ | 1.54 | นิ้ว | |
| ความละเอียดการแสดง | 152 ((H) × 152 ((V) | พิกเซล | Dpi:140 |
| พื้นที่ทํางาน | 27.512×27512 | มม | |
| พิกเซลปิช | 0. 181 คูณ 0. 181 | มม | |
| การตั้งค่าพิกเซล | ตาราง | ||
| มิติการออกแบบ | 32.0(H) × 50.00(V) × 2.5 (D) | มม |
SPI อินเตอร์เฟซ EPD 1.54 นิ้ว
การมอบ Pin input/output
| ไม่. | ชื่อ | I/O | คําอธิบาย |
| 1 | GND | P | ดิน |
| 2 | VCC | P | พลังงานสําหรับชิป |
| 3 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) |
| 4 | SDA | I/O | ปินข้อมูลลําดับ (SPI) |
| 5 | RES# | ฉัน | กําหนดการเข้าสัญญาณใหม่ |
| 6 | DC | ฉัน | ข้อมูล / ปินควบคุมการควบคุม |
| 7 | CS | ฉัน | ชิปเลือก pin input |
| 8 | บังคับ | O | ปินออกของสถานะที่ว่าง |
รายละเอียดออปติก
การวัดจะทําโดยที่แสงมีมุม 45 องศา การตรวจจับเป็นตั้งขวาง เว้นแต่มีการกําหนดอย่างอื่น
| สัญลักษณ์ | ปริมาตร | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| R | ความสะท้อนของสีขาว | สีขาว | 30 | 35 | - | % | 8-1 |
| CR | อัตราความแตกต่าง | ภายใน | 8:1 | - | 8-2 | ||
| GN | 2ระดับสีเทา | - | DS+(WS-DS) *n(m-1) | 8-3 | |||
| T ปรับปรุง | เวลาอัพเดทภาพ | ในอุณหภูมิ 25 °C | 22 | - | sec | ||
| ชีวิต | ท็อป | 1 หมื่นล้านครั้ง หรือ 5 ปี |
หมายเหตุ:
8-1 เครื่องวัดความสว่าง เครื่องวัดสายตา 1 โปร
8-2 CR = ความสะท้อนของผิวกับพิกเซลสีขาวทั้งหมด / ความสะท้อนของผิวกับพิกเซลสีดําทั้งหมด
8-3. WS: สภาพขาว, DS: สภาพมืด
ลักษณะของแผ่น DC
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | ปิ้นที่ใช้ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ดินเดียว | VSS | - | - | 0 | - | V | |
| โลจิกสตริ่งไฟฟ้า | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| เวลาอัพเดทภาพ | - | 25 oC | - | - | 3 | - | sec |
|
ปัจจุบันในสภาพนอน |
Islp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า การเก็บข้อมูล RAM |
- |
- |
25 |
- |
uA |
|
ปัจจุบันในสภาพหลับลึก |
Idslp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า ข้อมูล RAM ไม่เก็บไว้ |
- |
- |
3 |
5 |
uA |

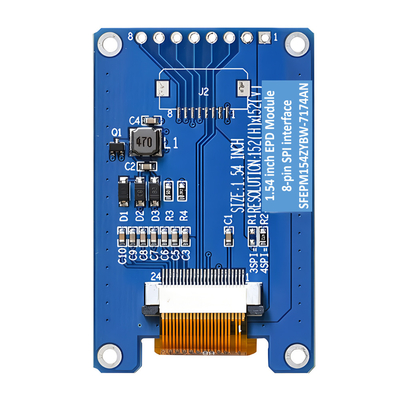

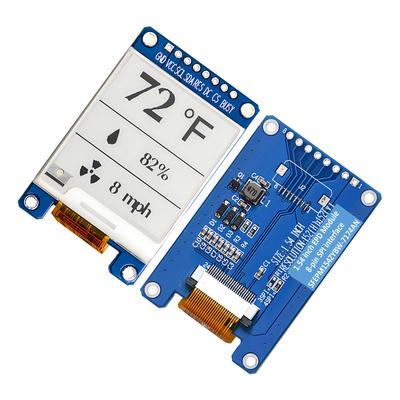

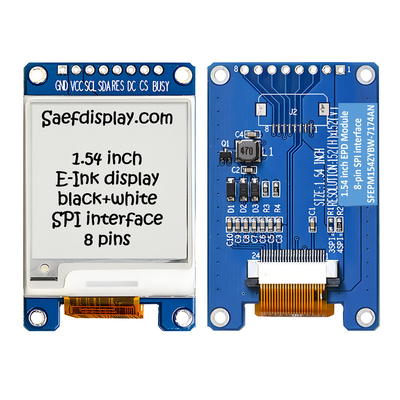

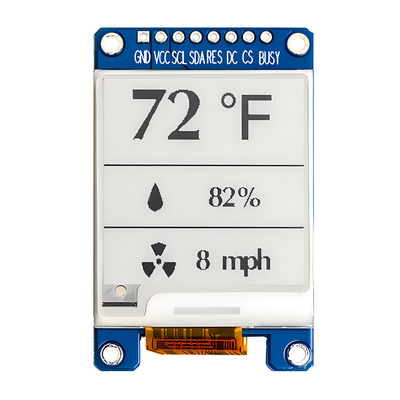

อินเตอร์เฟซ SPI EPD 1.54 นิ้ว ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
คําค้นหา:EPD 1.54 นิ้ว, 1.54 นิ้ว E-ink display, ESL display 1.5 นิ้ว, Epaper 1.5 นิ้ว, E-paper 1.5 นิ้ว
