รายละเอียดสินค้า:
|
| คำหลัก: | 7 นิ้ว HDMI TFT LCD | การแก้ไข: | 1024x600 พิกเซล |
|---|---|---|---|
| รองรับสัญญาณ: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | อินเทอร์เฟซ CTP: | ยูเอสบี |
| ความส่องสว่างของพื้นผิว: | 500 cd/m2 - 1000 cd/m2 | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
| กำลังไฟฟ้าเข้า: | การเข้า USB 5V ((+/- 0.5V) | เข้ากันได้กับ: | ราสเบอร์รี่ PI |
| หนุน: | Raspbian, Ubuntu, WIN10 IOT และระบบอื่นๆ | ดูทิศทาง: | IPS มุมมองทั้งหมด ((85/85/85/85) |
| อายุการใช้งาน LED: | 40,000 ชม | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| อุณหภูมิในการจัดเก็บ: | ¥30°C ถึง +80°C | เอาต์พุตเสียง: | 8Ω1.5W |
| การใช้พลังงานสแตนด์บายของเมนบอร์ด: | <0.25W | ปุ่ม (เก็บไว้): | พาวเวอร์ เมนู ขึ้น ลง ออก |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอ LCD HDMI TFT ขนาด 7 นิ้ว,จอจอ LCD TFT แบบสัมผัสความจุ |
||
7 นิ้ว HDMI TFT LCD Display พร้อมจอสัมผัสขนาดจุ สําหรับ Raspberry PI Product Introduction

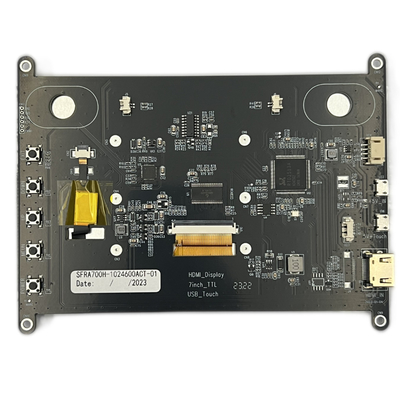

SFRA700H-1024600ACT-01 เป็นโมดูล LCD TFT HDMI ที่บูรณาการ TFT LCD, PCAP ทัชและพานขับรถ
1- โมดูลแสดงสัญญาณดิจิทัล HDMI ออกจากคอมพิวเตอร์ได้อย่างสมบูรณ์แบบบนจอ LCD 1024 * 600
2- รองรับ HDMI 1.3, HDMI 1.4, HDCP 1.4, มาตรฐาน HDCP 2.2. แหล่งสัญญาณ HDMI เป็นที่เข้ากันได้กับ PC เล็กๆทั่วไป เช่น Raspberry Pi, BB Black, Banana Pi เป็นต้น
3-TOUCH เป็นจาก USB ไป I2C ไม่จําเป็นต้องติดตั้ง Driver
4- การออกแบบใช้หลัก ๆ บนหน้าจอ Raspberry Pi และยังสามารถใช้ได้บนอุปกรณ์การสัมผัสจอขนาดเล็กที่ควบคุมอุตสาหกรรม HDMI อื่น ๆ เมื่อใช้เป็นหน้าจอ Raspberry Piมันรองรับ Raspbian, Ubuntu, WIN10 IOT และระบบอื่นๆ
5-เมื่อใช้เป็นหน้าจอคอมพิวเตอร์ มันรองรับ Windows 7/8/10, การสัมผัส 5 จุด, ไม่ใช้ Driver
| คําสําคัญ: | 7 นิ้ว HDMI TFT LCD |
| การแก้ไข: | 1024x600 พิกเซล |
| สัญญาณสนับสนุน: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| อินเตอร์เฟซ CTP: | USB |
| สอดคล้องกับ | Raspberry Pi |
| ทิศทางการดู: | IPS มุมมองทั้งหมด ((85/85/85/85) |
| ความสว่างของพื้นผิว: | 500 Cd/m2 - 1000 Cd/m2 |
| หน้าจอสัมผัส: | CTP (จอสัมผัสขนาดจุ) |
| ไฟไฟเข้า: | USB Input 5V ((+/- 0.5V) |
| การสนับสนุน: | Raspbian, Ubuntu, WIN10 IOT และระบบอื่นๆ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C |
| อุณหภูมิการเก็บ: | ¥30°C ถึง +80°C |
| การบริโภคพลังงานในระยะรอของ Mainboard: | <0.25W |
| การออกเสียง: | 8Ω1.5W |
| ปุ่ม (เก็บไว้) | พลังงาน เมนู ขึ้น ลง ออก |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ลักษณะ
| เวอร์ชั่น | 01 | ||
| สัญญาณสนับสนุน | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| การสัมผัส | มาตรฐาน USB | ||
| VGA | ไม่สนับสนุน | ||
| อินเตอร์เฟซบนเมนบอร์ด | input | HDMI | ชนิด HDMI แพทช์ เพศหญิง 19Pin แพทช์ (แนวราบ) |
| USB | MICRO 5P USB หญิง B แบบ 5.9MM (แนวราบ) | ||
| อินเตอร์เฟซ earphone | NC | ||
| อินเตอร์เฟซสัมผัส | 6 ปิน | FPC-0.5-6PIN (แนวราบ) | |
| อินเตอร์เฟซการแสดง | RGB 50 ปิน | FPC-0.5-50PIN (แนวราบ) | |
| เสียง | การออกเสียง | 8Ω1.5W | 4PIN-1.25 H1.8 ที่นั่งหญิงบางมาก (แนวราบ) |
| พลังงานไฟฟ้า | ความแรงเข้า | การเข้า USB 5V ((+/- 0.5V) | |
| แสดง Vop | 3.3V | ||
| การทํางานด้วยพลังงาน | พลังงานที่แสดง | ||
| การบริโภคพลังงานในระยะรอการทํางานของ Mainboard | <0.25W | ||
| เมนู OSD | เมนู (สํารอง) | ความสว่าง, ความแตกต่าง, การแก้ไขอัตโนมัติ, ขั้นตอน, ชั่วโมง, ตําแหน่งสนาม, การตั้งค่าฟังก์ชัน, การตั้งค่าใหม่, เป็นต้น | |
| ภาษา (สํารอง) | จีน อังกฤษ ฝรั่งเศส เยอรมัน อิตาลี สเปน รัสเซีย เกาหลี ญี่ปุ่น เป็นต้น | ||
| ปุ่ม (เก็บไว้) | พลังงาน เมนู ขึ้น ลง ออก | ||
7 นิ้ว HDMI TFT LCD Display With Capacitive Touch Screen สําหรับ Raspberry PI การวาดภาพสินค้า
การกําหนด pin ของอินเตอร์เฟซ HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ป้องกัน |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ป้องกัน |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S. DATA0 ป้องกัน |
| 9 | ข้อมูล T.M.D.S. |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK ป้องกัน |
| 12 | T.M.D.S. DATA CLOCK- |
| 13 | CEC (การควบคุมอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค) |
| 14 | เก็บไว้ (ในสายไฟฟ้า แต่ N.C. บนอุปกรณ์) |
| 15 | SCL ((DDC) |
| 16 | SDA ((DDC) |
| 17 | สถานที่ DDC/CEC |
| 18 | +5V (การจําหน่ายพลังงาน) |
| 19 | สายสลับโซนด์ร้อน |

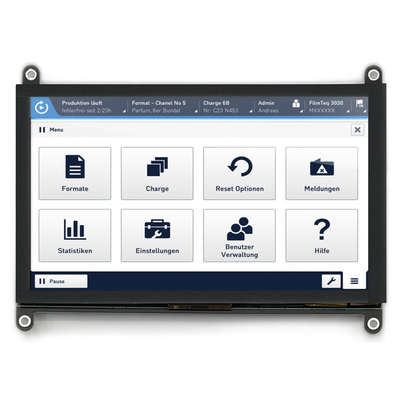

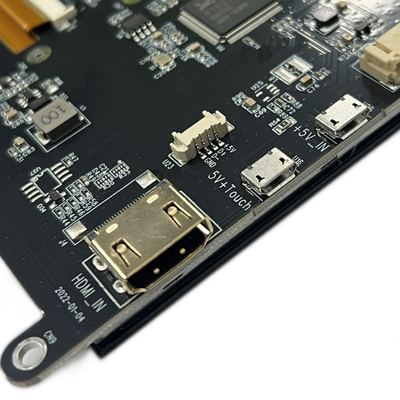

7 นิ้ว HDMI TFT LCD Display With Capacitive Touch Screen สําหรับภาพสินค้า Raspberry PI
อุปกรณ์โรงงานและใบรับรอง
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีการสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกันหน้าจอสัมผัสขนาดจุจาก Saef Technology ได้ถูกออกแบบมาเพื่อการใช้งานในอุตสาหกรรมอย่างเข้มงวดเรายังสามารถนําจอสัมผัส PCAP มาผสมกับจอจอเหลว (LCD)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดจําหน่ายและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
