รายละเอียดสินค้า:
|
| คำหลัก: | จอแสดงผล HDMI TFT 5 นิ้ว | หนุน: | ราสเบอร์รี่ Pi, Raspbian, Ubuntu, WIN10 IOT |
|---|---|---|---|
| การแก้ไข: | 800*480 จุด | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
| ความส่องสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 | อินเทอร์เฟซ CTP: | ไอไอซีเป็นยูเอสบี |
| ดูทิศทาง: | IPS ทุกมุมมอง (85/85/85/85) | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 800x480 Dots HDMI Touch Display,Raspberry Pi HDMI Touch Display,จอแสดงผล TFT อุตสาหกรรม ISO9001 |
||
5" Raspberry Pi รองรับ HDMI TFT หน้าจอสัมผัส 800x480 IPS การแนะนําสินค้า
SFHD500H09-800480A-CT เป็นโมดูล HDMI TFT LCD ที่รวม TFT LCD, PCAP touch และ drive board
หน้าจอ TFT ขนาด 5 นิ้วนี้เป็นคู่หูที่สมบูรณ์แบบสําหรับ Raspberry Pi. หน้าจอ HDMI TFT ขนาด 5 นิ้วเชื่อมต่อกับ RPi โดยใช้ตัวเชื่อม DSI ใน RPi.การเชื่อมโยงนี้ให้ทุกอย่างที่ต้องการในการแสดงข้อมูล, พลังงาน, และการเชื่อมต่อทั้งหมดสําหรับจอสัมผัสจุลภาพ นั่นหมายความว่า GPIO ของ RPi ทั้งหมดสามารถเชื่อมต่อกับอุปกรณ์ล้อมอื่น ๆ ได้*.
นอกจากนี้, ไม่เหมือนหลายๆ รายการ RPi, รายการนี้พร้อมที่จะใช้งานและไม่ต้องการการปรับปรุงไฟล์ config.txt บน RPi ก่อนการเปิด*.
ลักษณะ:
> 5" จอ TFT สีเต็ม 500 นิต
>จอสัมผัสขนาดใหญ่
>รองรับ: การออกสัญญาณอินเตอร์เฟซ RGB
>การสนับสนุน: ภาษา OSD ((ภาษาจีน/ภาษาอังกฤษ)
>ต้องการตัวเชื่อม 15 ปินเดียวสําหรับการแสดงภาพ, การสัมผัสปลาย และพลังงาน
>เชื่อมต่อกับ DSI ของพื้นเมืองบน RPi ไม่ใช้ GPIOs
>ไฟล์การตั้งค่า พร้อมใช้งาน
>สนับสนุน: I2C ถึง USB คาปซิติฟิคการสัมผัสเดียวและการสัมผัสหลายครั้ง
>สนับสนุน:แหล่งสัญญาณ HDMI เช่น Windows/Raspberry Pi/ATK/STB/DVD
>รองรับ: DC-5V USB-5V2A ทางเข้า
>เสียง: ไม่สนับสนุน หากจําเป็น สามารถปรับแต่งได้
>โปรแกรมบนเมอร์บอร์ดรองรับการอัพเดทออนไลน์
|
การใส่วิดีโอ |
HDMI | 1080p | ||
| รุ่น HDCP | 2.0 | |||
| พลังการทํางาน | DC 5V2A | |||
| การบริโภคพลังงานในการรอ | <0.25W | |||
|
จอ LCD |
การแสดง | TFT LCD | ||
| อินเตอร์เฟซการแสดง | RGB | |||
| การแก้ไข | 800*480@60HZ | |||
| โลเตจจอขับเคลื่อน | 3.3V | |||
| การออกเสียงของหูฟัง | ไม่สนับสนุน | |||
| การออกเสียงของเสียง | ไม่สนับสนุน | |||
| LED | วิธีการปรับความสว่าง | PWM | ||
| คีย์บอร์ด | ไม่สนับสนุน | |||
| ภาษา OSD | ภาษาจีน/ภาษาอังกฤษ | |||

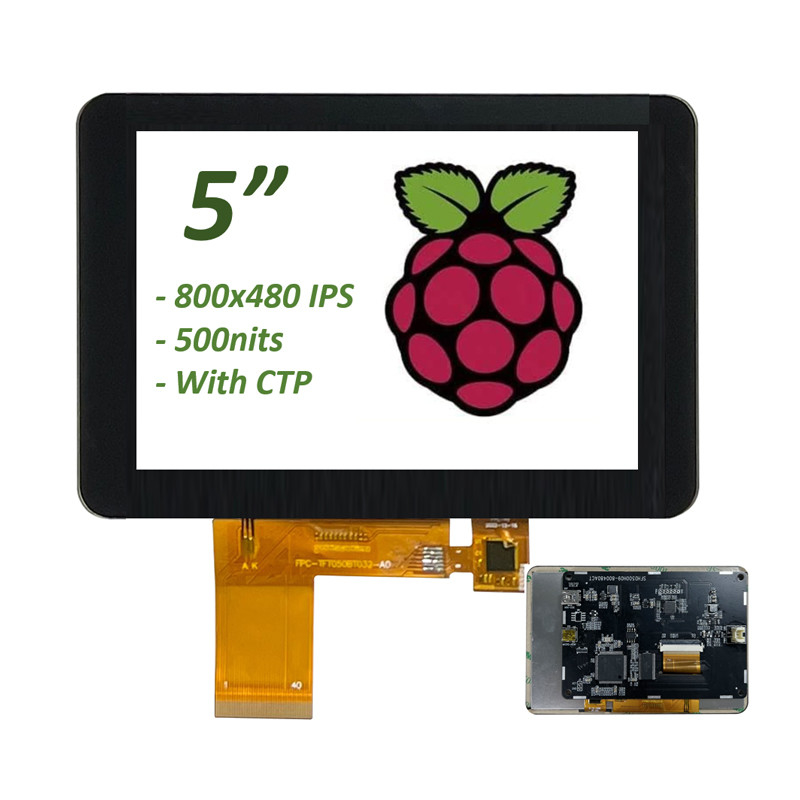

5" Raspberry Pi รองรับ HDMI TFT หน้าจอสัมผัส 800x480 IPS

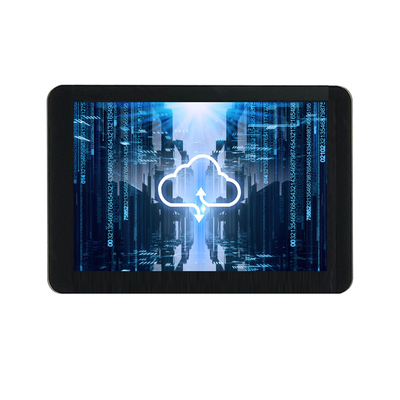

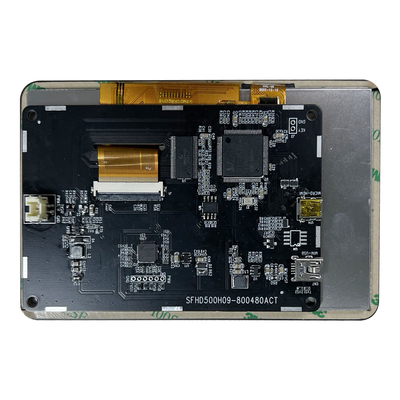

5" Raspberry Pi รองรับ HDMI TFT หน้าจอสัมผัส 800x480 IPS ภาพสินค้า
การนิยาม Pin HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ปราง屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ปราง屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 ปราง屏蔽 |
| 9 | ข้อมูล T.M.D.S. |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK ปราง屏蔽 |
| 12 | T.M.D.S. DATA CLOCK- |
| 13 |
CEC (คอนซูเมอร์ อิเล็กทรอนิกส์ คอนโทรล, อิเล็กทรอนิกส์ optional consumer controller可选择的电子消费控制器) เครื่องควบคุมการบริโภค |
| 14 | เก็บไว้ (ในสายไฟฟ้า แต่ N.C. บนอุปกรณ์) |
| 15 | SCL ((DDC) นาฬิกา |
| 16 | ข้อมูล SDA ((DDC) |
| 17 | สถานที่ DDC/CEC |
| 18 | พลังงาน +5V |
| 19 | สายตรวจสอบที่เปลี่ยนได้ร้อน |
อุปกรณ์โรงงานและใบรับรอง
เทคโนโลยี SAEF พานีลจอ LCD TFT ขนาดเล็ก / ขนาดเล็ก
SAEF ออกมาสําหรับสัญญาณ HDMI จอถูกออกแบบมาเพื่อทํางานกับ Raspberry Pi หรือระบบที่ฝังไว้, คอมพิวเตอร์แผ่นเดียว (หรือ desktop / laptops) ที่รองรับการออกสัญญาณ HDMI.โมดูลการแสดงภาพชุดนี้มาพร้อมกับบอร์ดควบคุมที่มี HDMI อินเตอร์เฟซสัญญาณผลิตSAEF ให้บริการสินค้าที่กว้างขวางของขนาดเล็กและขนาดกลาง โมดูล HDMI TFT ในขนาดที่แตกต่างกัน เช่น 1.28 นิ้ว HDMI TFT Round Display,2.8 นิ้ว HDMI TFT Round Display, 3.4 นิ้ว HDMI TFT Display, 3.6 นิ้ว HDMI TFT Round Display, 5 นิ้ว HDMI TFT Round Display, 4.3 นิ้ว HDMI TFT Display,7 นิ้ว HDMI TFT Display, 10.1 นิ้ว HDMI TFT Display, 11.6 นิ้ว HDMI TFT Display, 12.3 นิ้ว HDMI TFT Display, 13.3 นิ้ว HDMI TFT Display, 14 นิ้ว HDMI TFT Display, 15 นิ้ว HDMI TFT Display, 15.6 นิ้ว HDMI TFT Displayหน้าจอ HDMI TFT ขนาด 17 นิ้ว, 18.5 นิ้ว HDMI TFT Display, 21.5 นิ้ว HDMI TFT Display, 23.8 นิ้ว HDMI TFT Display, 24 นิ้ว HDMI TFT Display, 25 นิ้ว HDMI TFT Display, 27 นิ้ว HDMI TFT Display และ 28 นิ้ว HDMI TFT Displayเครื่องแสดงภาพเหล่านี้มีข้อดีด้านล่าง:
> ออกแบบให้การใช้ Raspberry Pi ง่ายขึ้น (สนับสนุนการใช้ Raspberry Pi)
> รองรับการออกสัญญาณ HDMI
> การตอบสนองการสัมผัสที่ดี
> เวลาตอบสนองรวดเร็ว
> รองรับ Raspberry Pi GPIO
> รองรับมินิ-พีซี สามารถทํางานเป็นจอคอมพิวเตอร์
> รองรับ RTP ด้วยอินเตอร์เฟซ USB
> สนับสนุนทางเลือก PCAP
> ไม่มีตัวเลือกปานล์สัมผัส
