รายละเอียดสินค้า:
|
| คำหลัก: | 4.3 "จอแสดงผล DSI HDMI | การแก้ไข: | 800x480 พิกเซล |
|---|---|---|---|
| หนุน: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | เข้ากันได้กับ: | ราสเบอร์รี่ Pi、BB Black、Banana Pi |
| อินเทอร์เฟซ CTP: | USB เป็น IIC | ความส่องสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 300cd/m2 Raspberry Pi Dsi จอแสดงผล 800x480 Raspberry Pi Dsi จอแสดงผล CTP Raspberry Pi 4 Dsi จอแสดงผล,800x480 Raspberry Pi Dsi Display,CTP Raspberry Pi 4 Dsi Display |
||
4.3 นิ้ว DSI, 4.3 นิ้ว HDMI Display คุณสมบัติสินค้า
SFHDMI430H-800480A-CT เป็นโมดูล LCD TFT HDMI ที่บูรณาการ TFT LCD, PCAP touch และ drive board
1หน้าจอ IPS ขนาด 4.3 นิ้ว ความละเอียดของฮาร์ดแวร์ 800×480 จุด
2การควบคุมสัมผัส 5 จุด
3ผังสัมผัสจุลินทรีย์กระจกหมัก ความแข็ง >= 6H
4. รองรับ Pi 4B / 3B + / 3A + / 3B / 2B / B + / A +, CM3 / 3 + / 4 ต้องการตัวปรับ DSI-เคเบิล 15 ซม.
5. ดําเนินจอ LCD โดยตรงผ่านอินเตอร์เฟซ DSI ของ Raspberry Pi ด้วยอัตราการอัพฟรีช์สูงถึง 60Hz
6. เมื่อใช้กับ Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali และ Retropie ได้รับการสนับสนุน, ไม่มีไดรฟ์
7การสนับสนุนในการควบคุมความสว่างของแสงเบื้องหลังผ่านโปรแกรม
การเชื่อมต่อฮาร์ดแวร์

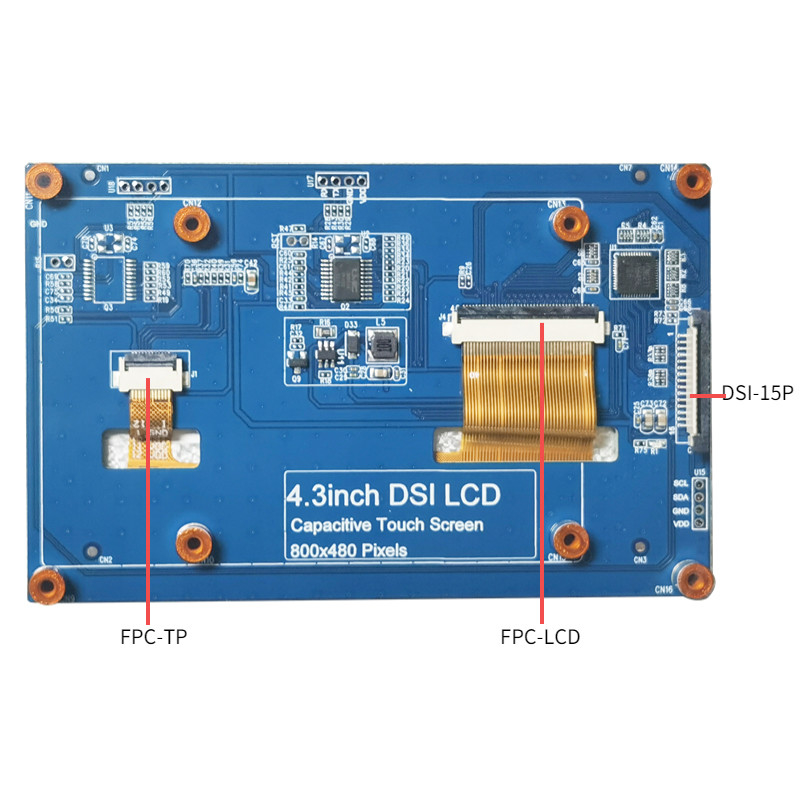

ใช้สาย FFC เชื่อม LCD DSI 4.3 นิ้วกับตัวเชื่อม DSI ของ Raspberry Pi
2เพื่อความสะดวกในการใช้งาน คุณสามารถสกรูด้านหลังของจอ LCD DSI 4.3 นิ้วของ Raspberry Pi และประกอบเสาทองแดง
ดังที่แสดงในรูปต่อไปนี้:
การเชื่อมต่อโปรแกรม
ระบบ Raspberry Pi OS / Ubuntu / Kali และ Retropie สําหรับ Raspberry Pi
1. กรุณาดาวน์โหลดเวอร์ชั่นล่าสุดของภาพจากเว็บไซต์ Raspberry Pi อย่างเป็นทางการ. ดาวน์โหลดไฟล์คอมเพรสไปยัง PC ของคุณและสกัดไฟล์.img
2. เชื่อมการ์ด TF กับ PC และจัดรูปการ์ด TF โดยใช้โปรแกรม SDFormatter
3. เปิดโปรแกรม Win32DiskImager เลือกภาพระบบที่เตรียมไว้ในขั้นตอนที่ 1 และคลิกเขียนเพื่อกระพริบภาพระบบ
4หลังการส่องไฟ, เก็บและระบุการ์ด TF อย่างปลอดภัย และใส่การ์ด TF ใน Raspberry Pi.
5. เปิดไฟใน Raspberry Pi รอปกติเป็นเวลาไม่กี่วินาทีเพื่อแสดงปกติ. หลังจากที่ระบบเริ่มต้น, มันสามารถสัมผัสปกติ
หมายเหตุ: เมื่อวันที่ 2 ธันวาคม 2021 ระบบปฏิบัติการ Raspberry Pi ของ Raspberry Pi แบ่งออกเป็นสองสาขา คือสาขา Buster และสาขา Bullseye
สาขา Buster เป็นการต่อเนื่องของระบบเก่าและมีความมั่นคงมากขึ้น สาขา Bullseye ได้เพิ่มฟังก์ชันใหม่ โดยใช้ห้องสมุดแหล่งเปิดและอินเตอร์เฟซใหม่สาขา Bullseye ปัจจุบันเพิ่งถูกปล่อย และยังคงไม่มั่นคง.
หากคุณเป็นผู้ใช้งานอุตสาหกรรม สาขา Buster เป็นที่แนะนําอย่างมาก
หากคุณกําลังใช้ระบบที่มีสาขา Buster, ภาพจะทํางานโดยไม่มีการเปลี่ยนแปลงใด ๆ. หากคุณกําลังใช้ระบบที่สาขาของ Bullseye, การปรับปรุงต่อไปนี้ยังจะจําเป็น.
แสดงความคิดเห็นในคําสั่งต่อไปนี้ในไฟล์ config.txt (ไฟล์ config ตั้งอยู่ในการ์ด TF รายการราก, เช่น /boot):
#กล้อง_อัตโนมัติ_ตรวจสอบ=1
#dtoverlay=vc4-kms-v3d
เพิ่มคําแถลงดังต่อไปข้างล่าง [ทั้งหมด]:
dtoverlay=vc4-fkms-v3d
start_x=1
เริ่มใหม่ Raspberry Pi หลังจากเก็บ
sudo restart
หากคุณต้องการที่จะใช้กล้อง CSI ภายใต้ระบบของสาขา Bullseye เนื่องจากสาขานี้ใช้ห้องสมุดกล้อง libcamera ตามแบบตั้งค่า ห้องสมุดนี้ไม่รองรับไดรเวอร์ FKMS
นอกจากการปรับปรุงด้านบนแล้ว คุณยังต้องติดตั้งห้องสมุดกล้อง Rappicam
วิธีการติดตั้งคือ
วิ่งคําสั่งต่อไปนี้ในเทอร์มินัล:
cd ~
sudo apt อุปกรณ์ติดตั้ง cmake
git clonehttps://github.com/raspberrypi/userland
cd userland
. / สร้างฉัน
sudo cp build/bin/* /bin/
หลังจากนั้นใช้คําสั่งต่อไปนี้เพื่อปิด:
พาวเวอร์ออฟ
เชื่อมกล้อง Raspberry Pi กับอินเตอร์เฟซ CSI ของ Raspberry Pi เติมไฟให้กับ Raspberry Pi อีกครั้ง และหลังจากที่ระบบเริ่มต้น ใช้คําสั่งต่อไปนี้:
ภาพถ่าย
ราสปิสติล -โอ อิมเจจ
กล้อง
raspivid -o video.h264 -t 10000

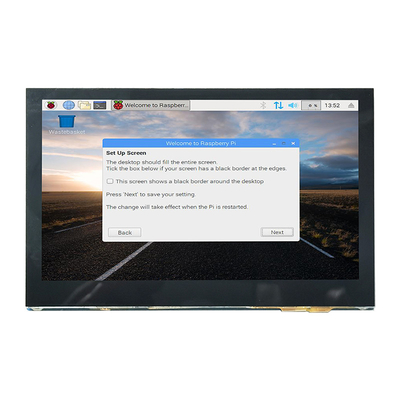

4.3 นิ้ว DSI, 4.3 นิ้ว HDMI Displayภาพสินค้า
การกําหนด pin ของอินเตอร์เฟซ HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ป้องกัน |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ป้องกัน |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S. DATA0 ป้องกัน |
| 9 | ข้อมูล T.M.D.S. |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK ป้องกัน |
| 12 | T.M.D.S. DATA CLOCK- |
| 13 | CEC (การควบคุมอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค) |
| 14 | เก็บไว้ (ในสายไฟฟ้า แต่ N.C. บนอุปกรณ์) |
| 15 | SCL ((DDC) |
| 16 | SDA ((DDC) |
| 17 | สถานที่ DDC/CEC |
| 18 | +5V (การจําหน่ายพลังงาน) |
| 19 | สายสลับโซนด์ร้อน |
