รายละเอียดสินค้า:
|
| คำหลัก: | หน้าจอ HDMI ขนาด 13.3 นิ้ว | การแก้ไข: | 1920*1080 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | ไอไอซีเป็นยูเอสบี | ความส่องสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | หน้าจอสัมผัสแบบ Capacitive | ดูทิศทาง: | IPS ทุกมุมมอง (85/85/85/85) |
| อายุการใช้งาน LED: | 40,000 ชม | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | หนุน: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| เน้น: | จอสัมผัส LCD ขนาด 13.3 นิ้ว,จอสัมผัส RoHS LCD,จอแสดงผล TFT อุตสาหกรรมแบบ Capacitive PCAP |
||
HDMI 13.3 นิ้ว จอแสดงผล, Raspberry Pi 13.3" ทัช LCD
SFHDMI133H-19201080A-CT เป็นแผ่นพานขับจอ FHD ขนาด 13.3 นิ้ว มีความละเอียดสูงสุด 1920x1080 @ 60HZ สําหรับวัตถุประกอบการเข้าสัญญาณ HDMI ตัวเดียว
* โมเนอร์ HDMI 13.3 นิ้วนี้รองรับสัญญาณออกอินเตอร์เฟซจอ EDP
* คีย์ออสดีที่แสดงภาพ TFT HDMI ขนาด 13.3 นิ้วนี้สามารถรองรับภาษาออสดีหลากหลายให้เลือก
* โปรแกรมจอ HMDI TFT ขนาด 13.3 นิ้วนี้รองรับการอัพเดทออนไลน์
* จอ HDMI TFT ขนาด 13.3 นิ้วนี้รองรับจอสัมผัสจุจุ PCAP
* หน้าจอสัมผัส Raspberry Pi ขนาด 13.3" นี้รองรับ HDMI 1.4 และ HDCP เวอร์ชั่น 20.
* หน้าจอ LCD ที่สัมผัสได้ของ Raspberry Pi ขนาด 13.3" นี้รองรับฟังก์ชัน USB HUB, อินเตอร์เฟซ USB2.0 ของภายนอก, สามารถเชื่อมต่อกับหน้าจอสัมผัส USB ของภายนอกได้
* รูปจอ TFT ขนาด 13.3" ของ Raspberry Pi นี้รองรับการเข้า 12-20V
* Raspberry Pi 13.3" TFT นี้รองรับ 1.5W * 2 ผลิตการขยายเสียงและผลิตหูฟัง
ลักษณะ
|
การใส่วิดีโอ
|
HDMI | 1080p | ||
| รุ่น HDCP | 2.0 | |||
| การให้พลังงานในการทํางาน | DC 5 ~ 20V | |||
| การบริโภคพลังงานในการรอ | <0.25W | |||
|
จอ LCD |
LCD | TFT LCD | ||
| อินเตอร์เฟซ | EDP | |||
| ความละเอียดสูงสุด | สายการ์ตูน | |||
| โลเตจการขับเคลื่อนหน้าจอ | 3.3V ((R33) 5V ((R5) | |||
| การออกเสียงของหูฟัง | > 150MW (32Ω/0dB สัญญาณ) | |||
| การออกเสียงของเสียง | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| การกดคีย์ | พลังงาน คีย์1, คีย์2, ออโต้, เมนู | |||
| ภาษา OSD | ภาษาจีน/ภาษาอังกฤษ/ภาษาเยอรมัน/ภาษาเกาหลี/ภาษาฝรั่งเศส/ภาษาสเปน/ภาษาญี่ปุ่น และอื่นๆ | |||

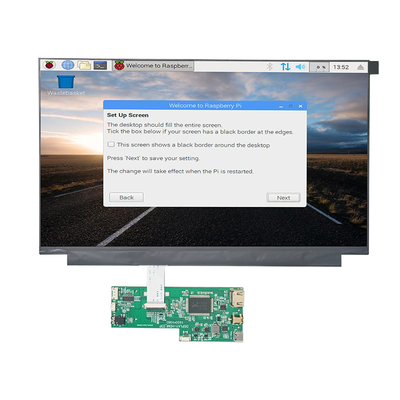

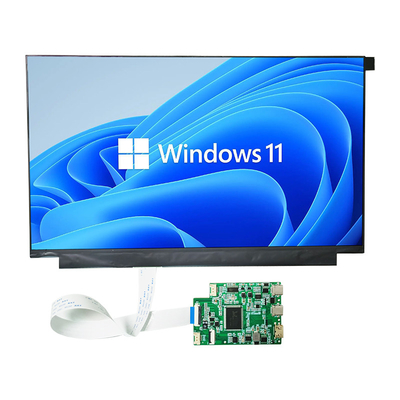

HDMI 13.3 นิ้ว Display, Raspberry Pi 13.3" Touch LCD ภาพสินค้า
HDMI 13.3 นิ้ว Display, Raspberry Pi 13.3" Touch LCD Roduct ไฮไลท์
| คําสําคัญ: | หน้าจอ HDMI 13.3 นิ้ว | การแก้ไข: | 1920*1080 |
|---|---|---|---|
| อินเตอร์เฟซ CTP: | IIC ไปยัง USB | ความสว่างของพื้นผิว: | 300 Cd/m2 - 1000 Cd/m2 |
| หน้าจอสัมผัส: | หน้าจอสัมผัสความจุ | ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS | การสนับสนุน: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
การนิยาม Pin HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ปราง屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ปราง屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 ปราง屏蔽 |
| 9 | ข้อมูล T.M.D.S. |
| 10 | T.M.D.S DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK ปราง屏蔽 |
| 12 | T.M.D.S. DATA CLOCK- |
| 13 |
CEC (คอนซูเมอร์ อิเล็กทรอนิกส์ คอนโทรล, อิเล็กทรอนิกส์ optional consumer controller可选择的电子消费控制器) เครื่องควบคุมการบริโภค |
| 14 | เก็บไว้ (ในสายไฟฟ้า แต่ N.C. บนอุปกรณ์) |
| 15 | SCL ((DDC) นาฬิกา |
| 16 | ข้อมูล SDA ((DDC) |
| 17 | สถานที่ DDC/CEC |
| 18 | พลังงาน +5V |
| 19 | สายตรวจสอบที่เปลี่ยนได้ร้อน |

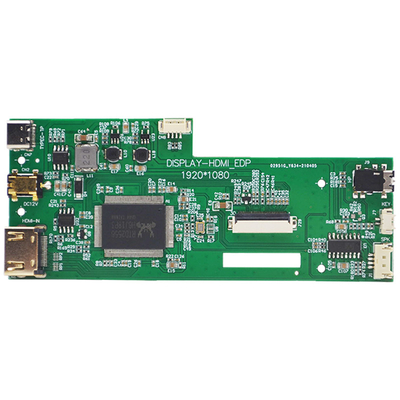

ขนาดและรายละเอียดที่เกี่ยวข้องกับ PCB บอร์ดควบคุม
1ความหนา PCB + ความสูงสูงสุดของส่วนประกอบสูงสุด ≤7.8mm
2, PCB ความยาว=120mm
3ความกว้าง PCB = 50 มม.
4ความหนาของ PCB = 1.0mm
รายละเอียดของรูสกรู: กว้าง 2.0mm ขนาดและพิกัดของรูสกรูแสดงอยู่ในแผนภูมิโครงสร้าง
