รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล ePaper ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 200x200 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | จอแสดงผลแบบอิเล็กโทรโฟเรติกแบบแอกทีฟเมทริกซ์ (AM EPD) | ธาตุไดรเวอร์: | a-Si TFT แมทริกซ์ที่ทํางาน |
| แสดงสี: | สีดํา, สีขาวและสีแดง ( BW และ BWY เป็นตัวเลือก) | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 31.8(ส) x 37.32(V) x 1.0(ล) มม | พื้นที่ทํางาน: | 27(ส) x 27(วี) มม |
| สนามพิกเซล: | 135 x 135 (188dpi) อืม | หมายเลขพิน: | 24 พิน |
| อินเตอร์เฟซ: | SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลเอกสารอิเล็กทรอนิกส์ 200*200 จุด,1.54 หน่วยพิมพ์อิเล็กทรอนิกส์,โมดูลเอกสารอิเล็กทรอนิกส์ 3 สี |
||
E-ink 1.54 นิ้ว 200*200 จุด อินเตอร์เฟซ SPI 1.54" 3 สี EPD 24 pin ESL e-paper โมดูลดิจิตอล
E-ink Display 1.54 นิ้ว, EPD 1.54 นิ้ว
SAEF Technology SFEPD154B-7099A-BWR เป็น Active Matrix Electrophoretic Display ((AM EPD) ที่มีอินเตอร์เฟซและการออกแบบระบบอ้างอิง พื้นที่ใช้งาน 1.54 ̊ มี 200x200 พิกเซลและมีความสามารถในการแสดงภาพเต็ม 2 บิตโมดูลเป็น TFT-array drive electrophoretic display มีวงจรบูรณาการรวมถึง gate buffer, source buffer, SPI interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOMโมดูลสามารถใช้ในอุปกรณ์อิเล็กทรอนิกส์พกพา, เช่น ระบบเครื่องหมายอิเล็กทรอนิกส์ (ESL)
ลักษณะ
1 a-Si TFT แมทริกซ์ที่ทํางาน อิเล็กทรอนิกส์พิมพ์พิมพ์พิมพ์ (EPD)
2 ความละเอียด: 200 x 200
3 การบริโภคพลังงานที่ต่ํามาก
4 มุมมองที่กว้างมาก - ใกล้ 180°
5 หนาและเบา
6 อินเตอร์เฟซ SPI
7 สอดคล้อง RoHS
| สินค้า: | 1.54 นิ้ว E-Paper Display | การแก้ไข: | ความละเอียด 200x200 จุด |
|---|---|---|---|
| โหมดการแสดง: | ภาพแสดงไฟฟ้าแบบ Active Matrix (AM EPD) | หน่วยขับรถ: | แมทริกซ์ TFT A-Si Active |
| สีแสดง: | สีดํา, สีขาวและสีแดง ( BW และ BWY เป็นตัวเลือก) | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 31.8 ((H) X 37.32 ((V) X 1.0 ((D) มม | พื้นที่ทํางาน: | 27 ((H) X 27 ((V) มม |
| พิกเซลปิตช์: | 135 x 135 (188dpi) อืม | หมายเลขปิน: | 24 ปิน |
| อินเตอร์เฟซ: | SPI | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
อุณหภูมิการทํางาน
อุณหภูมิการทํางานคือ -0-50C, อุณหภูมิการเก็บรักษาคือ -20-60C. 90 %RH Max. (Ta 40 oC), โดย Ta คืออุณหภูมิบริเวณ
อุณหภูมิของหลอดอากาศที่เปียก ควรสูงสุด 39 oC (Ta > 40 oC) ไม่มีการปรับความหนาวและไม่มีความหนาวในค่าเฉพาะของสิ่งแวดล้อม
อุณหภูมิของพื้นผิวจอพานีลควรเป็น 0 oC นิยมและ 50oC สูงสุด เวลาการอัพฟรีช์ขึ้นอยู่กับอุณหภูมิการทํางาน
วัสดุ E-Ink เป็นความชื้นและ UV อ่อนโยน The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingขณะที่จอแสดงผลงานตามรายละเอียดสําหรับระยะเวลาการรับประกันในสภาพแวดล้อมการทํางานที่กําหนดโดยเฉพาะสภาพการแสดง E Ink จะดีขึ้นเช่นเดียวกับส่วนประกอบที่มีความรู้สึกต่อความชื้นและยูวีอื่น ๆ เราแนะนําให้จอของเราถูกเก็บไว้ในสภาพแวดล้อมที่ควบคุมอุณหภูมิและความชื้นภายใต้สภาพการเก็บรักษาที่ดีที่สุดที่นิยามไว้ข้างต้นห่างจากแสงอาทิตย์ เพื่อให้ผลงานได้ดีที่สุด
ข้อควรระวัง
(1) ผัง / โมดูล EPD ผลิตจากวัสดุที่เปราะบาง เช่น กระจกและพลาสติก และอาจแตกหรือแตกถ้าตก. กรุณาจัดการด้วยความระมัดระวังอย่าใช้แรง เช่นบิดหรือบิดบนแผ่น EPD.
(2) แผ่น EPD ควรประกอบหรือติดตั้งในพื้นที่ทํางานที่สะอาด ฝุ่นและน้ํามันอาจทําให้ไฟฟ้าสั้นหรือทําลาย / รีบ / ผูกหนังแผ่นป้องกัน
(3) ไม่ใช้แรงกดลงบนแผ่น EPD เพื่อป้องกันการทําลายมัน
(4) อย่าเชื่อมต่อหรือตัดเชื่อมต่ออินเตอร์เฟซในขณะที่แผ่น EPD กําลังทํางาน
(5) กรุณารองรับเบซลด้วยนิ้วของคุณขณะเชื่อมต่อสายอินเตอร์เฟส เช่น FPC
(6) อย่าวางแผ่น EPD / โมดูลกัน
(7) อย่ากด FPC บนขอบกระจก หรือดึง FPC ขึ้น / ลง 90 °
(8) อย่าสัมผัสเครื่องเชื่อม FPC
(9) อย่าสัมผัสพื้นที่เชื่อมต่อ IC มันอาจขีดขีด TFT หรือทําลายหน้าที่ IC
(10) ใส่เชือกข้อมือ (เชื่อมต่อการก่อดิน) เมื่อการจัดการและระหว่างการประกอบอุปกรณ์ครึ่งประสาทรวมอยู่ในแผ่น / โมดูล EPD และควรใช้มันอย่างระมัดระวังเพื่อป้องกันการปล่อยไฟฟ้าสแตตติก (ESD). (พัดลมไอออนอาจจําเป็นในการทํางานการประกอบเพื่อลดความเสี่ยง ESD)
(11) ให้เก็บแผ่น / โมดูล EPD ในสภาพแวดล้อมที่กําหนดและกล่องบรรจุเดิมในการเก็บรักษา เพื่อหลีกเลี่ยงการกัดและรักษาผลงานเดิม
(12) อย่าแยกหรือประกอบแผ่น EPD ใหม่
(13) ใช้ผ้าแห้งอ่อนที่ไม่ใช้สารเคมีในการทําความสะอาด โปรดอย่ากดแรงในการทําความสะอาด เพราะผิวหนังแผ่นป้องกันอ่อนมากและไม่มีเคลือบแข็งพฤติกรรมนี้จะทําให้บานหรือรอยขีดข่วนบนแผ่นป้องกัน.
(14) กรุณาระวังความชื้น เพื่อหลีกเลี่ยงการเจาะเข้าไปในแผ่น EPD ซึ่งอาจทําให้เกิดความเสียหายระหว่างการใช้งาน
(15) มันคือผลิตภัณฑ์การทํางานอุณหภูมิต่ํา.ความชื้นอาจเจาะเข้าไปในแผ่น EPD เนื่องจากน้ําแข็งหรือฝนฝนบนพื้นผิวของแผ่น EPDและทําให้แผ่น EPD เสียหาย
(16) หากแผ่น / โมดูล EPD ไม่อัพเดทใหม่ทุก 24 ชั่วโมง อาจเกิดปรากฏการณ์ที่รู้จักกันในชื่อแนะนําให้ลูกค้าอัพเดท ESL / EPD Tag ทุก 24 ชั่วโมงในกรณีการใช้. เราแนะนําให้ลูกค้าส่งหรือเก็บตัวกระป๋อง ESL / EPD ด้วยภาพสีขาวโดยสิ้นเชิงเพื่อหลีกเลี่ยงปัญหานี้
(17) อุณหภูมิสูง, ความชื้นสูง, แสงแดดหรือแสงสว่างสามารถทําให้การทํางานของแผ่น EPD ต่ําต้อย.แสงแดด, หรือหลอดแสงเป็นเวลานาน
(18) น้ําตาลลายที่ใช้สําหรับการระบุเบอร์ตัวประกอบของแผ่น สามารถลบได้ง่ายด้วยสารละลาย กรุณาหลีกเลี่ยงการใช้สารละลายในการทําความสะอาดแผ่น EPD
(19) อีพีดีถูกบรรจุในระยะว่าง
(20) ก่อนการอนุมัติโดย BOE และลูกค้า ผลิตภัณฑ์และรายละเอียดผลิตภัณฑ์อาจเปลี่ยนแปลงโดยไม่ต้องแจ้งยืนยันว่าคุณได้รับมาตรฐานสินค้าล่าสุดหรือรายละเอียด ก่อนการออกแบบสุดท้าย, ซื้อหรือใช้
(21) BOE พยายามอย่างเต็มที่เพื่อให้แน่ใจว่าผลิตภัณฑ์ของมันมีคุณภาพและความน่าเชื่อถือสูง contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, เช่น การบินอากาศ, การบินอากาศ, พลังงานนิวเคลียร์, การควบคุมการเผาไหม้, การขนส่ง, การจราจร, อุปกรณ์ความปลอดภัยหรืออุปกรณ์การแพทย์สําหรับการสนับสนุนชีวิต
(22) ออกแบบการใช้งานของคุณเพื่อให้ผลิตภัณฑ์ใช้ภายในช่วงที่รับประกันโดย SAEF โดยเฉพาะอย่างยิ่งสําหรับการจัดอันดับสูงสุด, ระยะความแรงกดไฟในการทํางาน, คุณสมบัติการรังสีความร้อนสภาพการติดตั้งและลักษณะอื่น ๆ. SAEF ไม่รับผิดชอบต่อความผิดพลาดหรือความเสียหายเมื่อใช้เกินระยะที่รับประกัน แม้ในระยะที่รับประกันพิจารณาอัตราการล้มเหลวหรือรูปแบบการล้มเหลวที่คาดการณ์ได้ปกติในอุปกรณ์ครึ่งตัวนํา และใช้มาตรการระบบ เช่น เซฟล้มล้มเหลว, เพื่อให้อุปกรณ์ที่มีผลิตภัณฑ์ SAEF ไม่ทําให้เกิดการบาดเจ็บทางร่างกาย ไฟไหม้ หรือความเสียหายตามมาอื่น ๆ เนื่องจากการใช้งานของผลิตภัณฑ์ SAEF
(23) ผลิตภัณฑ์นี้ไม่ได้ถูกออกแบบเพื่อป้องกันรังสี
หน้าจอหมึกอิเล็กทรอนิกส์มีกรณาการการใช้งานที่รวย และปลาย B / C คือการขับเคลื่อนสองล้อ
ในฐานะเทคโนโลยีจอใหม่, e-paper ขยายกรณีการใช้งานปลายทางในด้านจอแผ่นe-paper เป็นเทคโนโลยีการแสดงภาพแบบแผ่นเรียบ, หรือที่รู้จักกันในชื่อ e-ink screen ซึ่งสามารถเลียนแบบการรับรู้ทางสายตาของการพิมพ์และการเขียนบนกระดาษและสามารถบํารุงรักษาการแสดงออกแม้กระทั่งเมื่อพลังงานปิดและคุณสมบัติหลักคือการใช้พลังงานต่ําและสุขภาพทางสายตา ซึ่งสามารถเรียกว่า เทคโนโลยีจอใหม่ที่ "เล็ก แต่สวยงาม"
คุณสมบัติของสินค้าจอหมึกอิเล็กทรอนิกส์โดดเด่น และกรณีการใช้ในระดับล่างกําลังขยายตัวอย่างรวดเร็วคุณลักษณะของสินค้าที่เกี่ยวข้องกับกระดาษอิเล็กทรอนิกส์เน้นการแทนที่กระดาษและการใช้พลังงานที่ต่ํา1) ผลิตภัณฑ์ C-end ใช้เครื่องอ่านหนังสืออิเล็กทรอนิกส์เป็นหลักที่ขยายไปยังเน็ตบุ๊คและจอคอมพิวเตอร์2) B-end เป็นสาขาการพัฒนาและการใช้งานหลักของตลาดปัจจุบันและผลิตภัณฑ์ใช้ตลาดขายปลีก IoT พลังงานต่ําเป็นกรณีการใช้งานหลัก, และขยายไปยังสาขาของห้างหุ้นฉลาด, โลจิสติกส์ฉลาด, การขนส่งฉลาด, อุตสาหกรรมฉลาด, การดูแลสุขภาพฉลาด และการศึกษาฉลาด
เทคโนโลยีไฟฟ้าประกอบด้วยสารประกอบตัวเล็ก ๆ อยู่ในตําแหน่งหลักของจอจอหมึกอิเล็กทรอนิกส์ เทคโนโลยีหลักของจอหมึกอิเล็กทรอนิกส์คือการออกแบบระบบโมดูลจอซึ่งเทคโนโลยีการชําระไฟฟ้าในตัวไมโครคัพซูลเป็นระบบหลักการออกแบบของผลิตภัณฑ์ประกอบด้วย TFT substrate และสองชั้นของอิเล็กทรอนด์, จับระหว่างอนุภาคสีดําที่มีการชาร์จเป็นบวกและอนุภาคสีขาวที่มีการชาร์จเป็นลบเทคโนโลยีนี้ใช้หลักการของการดึงดูดทางบวกและทางลบโดยใช้ไฟฟ้าควบคุมพิกเซลให้แสดงสีดําหรือสีขาวและคุณยังสามารถปรับขนาดแรงดันเพื่อควบคุมตําแหน่งของอนุภาคสีดําหรือสีขาว จากพื้นที่แสดงภาพด้านบนเพื่อแสดงสีเทา.
โดยผลักดันโดยความต้องการสําหรับการใช้งานปลายทาง ตลาดจอหมึกอิเล็กทรอนิกส์ได้นําไปสู่ช่วงของการเติบโตอย่างรวดเร็วขนาดรวมของตลาดจอเข็มอิเล็กทรอนิกส์ทั่วโลกอยู่ที่ 3 ดอลลาร์สหรัฐ.1 พันล้านในปี 2021 และคาดว่าจะถึง 20.34 พันล้านดอลลาร์สหรัฐในปี 2026 โดยอัตราการเติบโตรายปีสกัดอยู่ที่ 45.62% จากปี 2021 ถึง 2026E. ในแง่ของการใช้งานปลายอิเล็กทรอนิกส์ผู้บริโภคมีส่วนแบ่งตลาดมากที่สุดในปี 2021รวมกับสถิติและการคาดการณ์ของสํานักข่าวมอร์ดอร์อัตราการเติบโตของตลาดการใช้งานปลายอื่น ๆ จะอยู่ที่ระดับสูงสุดในหมู่ сегментการใช้งานปลายทั้งหมดในช่วงช่วงการคาดการณ์โดยมี CAGR 52.20% จากปี 2021 ถึงปี 2026
การมุ่งเน้นด้านบนของอุตสาหกรรมจอเข็มอิเล็กทรอนิกส์สูง คุณลักษณะของกลุ่มอุตสาหกรรมในส่วนกลางของสายการผลิตกําลังเพิ่มขึ้นอย่างเด่นและแบรนด์ของทอร์มิเนลในลําดับล่างมักจะหลากหลายผู้ผลิตแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นซึ่งโดยทั่วไปมีลักษณะ oligopolyผู้ผลิตโมดูลระดับกลางได้สร้างกลุ่มอุตสาหกรรมรวมถึง Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics เป็นต้นคิดเป็นมากกว่า 90% ของสัดส่วนตลาดโมดูลอิเล็กทรอนิกส์กระดาษทั่วโลก, และลักษณะของคลาสเตอร์กําลังมีชื่อเสียงมากขึ้น ผู้ผลิตเทอร์มินัลในสายล่างรวมถึงผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น Zhangyue Technology,ผู้ให้บริการทาง ESL เช่น Hanshow Technologyและด้วยการเพิ่มขึ้นอย่างต่อเนื่องของแบรนด์โปรแกรมแอพลิเคชัน เช่น iFLYTEK ประเภทของผู้ผลิตมักจะหลากหลาย
มูลค่าของโมดูลการแสดงสินค้าของสินค้าจอหมึกอิเล็กทรอนิกส์มีส่วนที่สําคัญ และสาขากลางและด้านบนเป็นเส้นใยหลักของโซ่อุตสาหกรรมใช้เครื่องอ่านหนังสืออิเล็กทรอนิกส์ Kindle เป็นตัวอย่าง, โมดูลจอแสดงออกเป็นส่วนมากกว่า 40% ของส่วนแบ่งค่าคอมพิวเตอร์ของเครื่องจักรทั้งหมด ตามด้วยโมดูลสื่อสารเป็นส่วนประมาณ 20%เครื่องประมวลผลและชิปที่เกี่ยวข้อง คิดเป็นประมาณ 20%, และชิ้นส่วนโครงสร้าง PCB และชิ้นส่วนฮาร์ดแวร์อื่น ๆ คิดเป็นประมาณ 10% ของส่วนที่เหลือเราเชื่อว่าชั้นกลางและชั้นบนของโซ่อุตสาหกรรมเป็นแกนหลักของภูมิทัศน์การแข่งขันและสถานการณ์ที่การพาณิชย์ขนาดใหญ่ของผลิตภัณฑ์เอกสารอิเล็กทรอนิกส์ถูกจํากัดโดยราคาสูงต่อเนื่องของผลิตภัณฑ์ตัวเดียวจะถูกทําลายอย่างช้า ๆเราแนะนําให้เน้นโอกาสการลงทุนในระดับกลางและชั้นบนของห่วงโซ่มูลค่า.
การใช้งาน
ระบบฉลากเรือนอิเล็กทรอนิกส์ เครื่องอ่านเอกสารอิเล็กทรอนิกส์ หนังสือพิมพ์อิเล็กทรอนิกส์ โทรศัพท์มือถือ คอมพิวเตอร์ มอนิโตร
1.54 นิ้ว E-ink Display ความละเอียด 200 * 200 จุด, AM EPD, อินเตอร์เฟซ SPI การบริโภคพลังงานต่ําสุด
E-ink Display 1.54 นิ้ว, EPD 1.54 นิ้ว
1.54 นิ้ว E-ink Display ความละเอียด 200 * 200 จุด, AM EPD, อินเตอร์เฟซ SPI การบริโภคพลังงานต่ําสุด

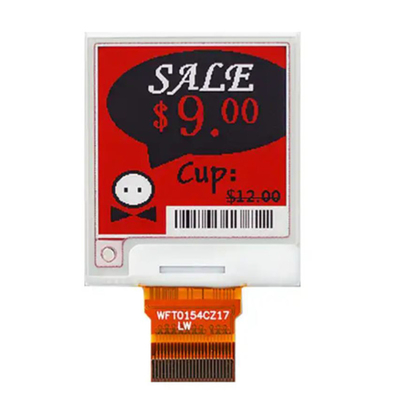

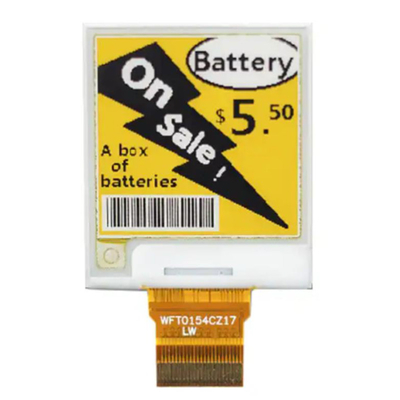

E-ink Display 1.54 นิ้ว, EPD 1.54 นิ้ว ภาพสินค้า
