รายละเอียดสินค้า:
|
| สินค้า: | EPD 2.13" | การแก้ไข: | ความละเอียด 122x250 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | จอแสดงผลแบบอิเล็กโทรโฟเรติกแบบแอกทีฟเมทริกซ์ (AM EPD) | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 29.2 ((H) x59.2 ((V) x1.0 ((D) มม. | พื้นที่ทํางาน: | 23.705(ส)x48.55(วี) มม |
| อุณหภูมิในการทำงาน: | 0°C ถึง +50°C | อุณหภูมิในการจัดเก็บ: | -25°ซ ถึง +60°ซ |
| หมายเลขพิน: | 24 พิน | อินเตอร์เฟซ: | SPI |
| เน้น: | จอแสดงผลกระดาษอิเล็กทรอนิกส์ 122x250 จุด,จอแสดงผลกระดาษอิเล็กทรอนิกส์ 2.13 นิ้ว,แผงแสดงผล REACH E Ink |
||
3 สี EPD 2.13 นิ้วจอ2.13" E-ink ESL รายละเอียดจอ
SAEF เทคโนโลยี SFEPD213BWR-7018A01 เป็นแผ่น 3 สี 2.13 HR a-Si, TFT แมทริกซ์ทํางาน, จอกระดาษอิเล็กทรอนิกส์ (EPD).พานีลมีความละเอียดสูง (131dpi) ที่มันสามารถแสดงรูปแบบละเอียดง่ายเนื่องจากธรรมชาติของมัน bi-stable แผ่น EPD ต้องการพลังงานน้อยมากที่จะอัพเดทและไม่ต้องการพลังงานในการรักษาภาพ
ลักษณะ
1. a-Si TFT แมทริกซ์แอคทีฟ
2. การสนับสนุนสามสี: ขาว, ดํา, แดง
3ความละเอียด: 250 x 122
4. การบริโภคพลังงานที่ต่ํามาก
5มุมมองที่กว้างมาก - ใกล้ 180 องศา
6หนาและเบา
7. อินเตอร์เฟซ SPI
8สอดคล้องกับ RoHS
| ข้อมูลทั่วไป | เนื้อหา |
| ขนาดจอ |
2.13 นิ้ว |
| โหมดการแสดง | EPD แมทริกซ์ที่ทํางาน |
| ความละเอียดการแสดง | 122 ((H) × 250 ((V) พิกเซล |
| พื้นที่ทํางาน | 23.705 ((H) x48.55 ((V) มม. |
| พิกเซลปิช | 0.194.3 x 0194.2 ((131dpi) |
| FPL (ลามิเนตชั้นหน้า) | สเปคตราแดง 20 |
| มิติการออกแบบ | 29.2 ((H) x59.2 ((V) x1.0 ((D) มม. |
| น้ําหนัก | 4.1 กรัม |
| โลจิกสตริ่งไฟฟ้า | 3.0V แบบ |
| อุณหภูมิการทํางาน | 0°C ถึง +50°C |
| อุณหภูมิในการเก็บ | -25°C ถึง +60°C |
| อินเตอร์เฟซ | SPI |
| ความสอดคล้อง | สอดคล้องกับ REACH และ RoHS |
การใช้งาน
ระบบการติดป้ายเรือนอิเล็กทรอนิกส์
การนิยาม Pin
Pin1, NC ไม่เชื่อมต่อ
Pin2, GDR / O / Power MOSFET การควบคุมตัวขับขี่ ปินนี้คือ N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Booster Control Input ปินนี้คือปินปรับปัจจุบันสําหรับวงจรควบคุม
Pin4, NC อย่าเชื่อมต่อกับ pin NC อื่น ๆ
Pin5, VDHR / C / Capacitor ปินนี้คือความดันขับเคลื่อน Positive Gate และปินปั๊มไฟฟ้าสําหรับ VSH2
Pin6, TSCL / O / I2C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล
Pin7, TSDA / I / O / I2C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล
Pin8, BS / I / VSS, ปินนี้คือการตั้งหน้าผากแพนล
Pin9, BUSYN / O / Device Busy Signal, pin นี้คือ pin การออกของ Busy State เมื่อ Busy เป็น High การทํางานของชิปไม่ควรถูกขัดขวาง และคําสั่งไม่ควรถูกส่ง
Pin10, RSTN / I / System Reset ปินนี้คือการใส่สัญญาณรีเซ็ท
Pin11, D/C/I / ปินนี้คือ Data/Command Control
Pin12, CSB / I / Pin นี้คือชิปเลือก
Pin13 SCL / I / การสื่อสารลําดับ input clock
Pin14 SDA / I / Serial การสื่อสารข้อมูล input / output
Pin15, VDDIO / P / พลังงานสําหรับอินเตอร์เฟสปินโลจิก I / O. มันควรถูกเชื่อมต่อกับ VCI
Pin16, VCI / P / พลังงานสําหรับชิป
Pin17, GND / P / ดิน
Pin18, VDDD / C / การออกของตัวควบคุมภายใน เครื่องประปาควรเชื่อมต่อระหว่าง VDD และ GND
Pin19, VPP / P / พลังงานสําหรับการเขียนโปรแกรม OTP
Pin20, VSH / C / ปินนี้คือแรงดันการขับเคลื่อนแหล่งบวก. คอนเดสเตอร์ที่ทําให้มั่นคงควรถูกเชื่อมต่อระหว่าง VSH และ GND
Pin21, VGH / C / A คอนเดซเตอร์การสมดุลควรเชื่อมต่อระหว่าง VGH และ GND
Pin22, VSL / C / ปินนี้คือแรงดันขับเคลื่อนแหล่งลบและปินปั๊มไฟฟ้าสําหรับ VCOM. คอนเดสเตอร์ที่ทําให้มั่นคงควรถูกเชื่อมต่อระหว่าง VSL และ GND
Pin23 VGL / C / A เครื่องปรับความมั่นคงควรเชื่อมต่อระหว่าง VGL และ GND
Pin24, VCOM / C / ปินนี้คือความดันขับเคลื่อน VCOM คอนเดสเตอร์ที่ทําให้มั่นคงควรเชื่อมต่อระหว่าง VCOM และ GND
3 สี EPD 2.13 นิ้วจอ2.13" E-ink ESL ช่องแสดงการวาด

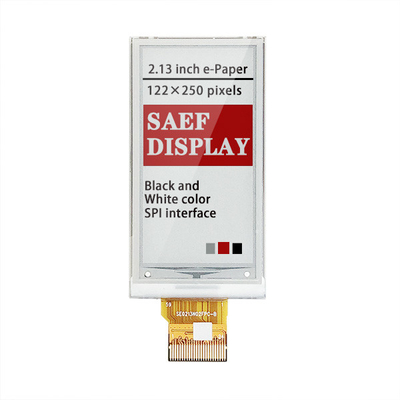

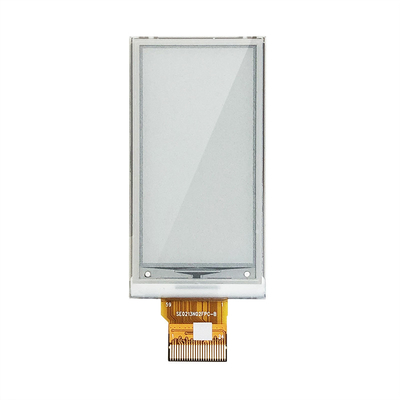

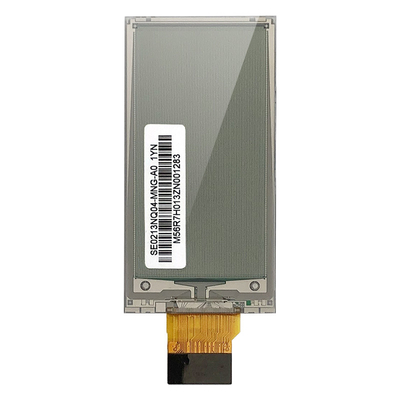

3 สี EPD 2.13 นิ้วจอ2.13" E-ink ESL ช่องแสดงภาพสินค้า
