รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล ESL 2.66 | โหมดการแสดงผล: | จอแสดงผลแบบอิเล็กโทรโฟเรติกแบบแอกทีฟเมทริกซ์ (AM EPD) |
|---|---|---|---|
| สี: | ดำและขาว | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 36.3*71.8*1.14 มม | พื้นที่ทํางาน: | 30.704*60.08 มม |
| อุณหภูมิในการทำงาน: | 0°C ถึง +50°C | อุณหภูมิในการจัดเก็บ: | -25°ซ ถึง +60°ซ |
| หมายเลขพิน: | 24 พิน | อินเตอร์เฟซ: | SPI |
| เน้น: | ป้ายราคา ESL Display,152x296 Dot ESL Display,2.66 นิ้ว Electronic Shelf Label Display |
||
หน้าจอ ESL 2.66 นิ้ว หน้าจอ E-ink 2.66 นิ้ว
เทคโนโลยี SAEF SFEPD266H-7005A01 เป็น Active Matrix Electrophoretic Display ((AM EPD) ที่มีอินเตอร์เฟซและการออกแบบระบบอ้างอิง พื้นที่ใช้งาน 2.66 ′′ มี 152x296 พิกเซลโมดูลเป็น TFT- array ขับเคลื่อนจอไฟฟ้า, มีวงจรบูรณาการรวมถึงเกตพัฟเฟอร์, แหล่งพัฟเฟอร์, MCU อินเตอร์เฟซ, โลจิกการควบคุมเวลา, ออสซิลเลาเตอร์, DC-DC, SRAM, LUT, VCOM. โมดูลสามารถใช้ในอุปกรณ์อิเล็กทรอนิกส์พกพาเช่น ระบบการติดตั้งเครื่องหมายอิเล็กทรอนิกส์ (ESL).
ลักษณะ
จอ 152×296 พิกเซล
การสะท้อนสีขาวมากกว่า 30%
ราคาความแตกต่างมากกว่า 8:1
มุมมองที่กว้างมาก
การใช้พลังงานที่ต่ํามาก
✅ รูปแบบสะท้อนแสง
✓ จอแสดงภาพที่มั่นคงสองทาง
รูปแบบรูปแบบภูมิประเทศ
โหมดนอนหลับลึกอัลตร้าล็อค
✅ RAM บนจิป
รูปแบบคลื่นที่เก็บไว้ใน On-chip OTP
อินเตอร์เฟซของ periferical ซีรีย์
✅ ออสซิลเลาเตอร์บนชิป
การควบคุมเครื่องยกระดับและตัวควบคุมในชิปสําหรับการผลิตความกระชับกระแส VCOM, Gate และ Source
อินเตอร์เฟซหลักสัญญาณ I 2C เพื่ออ่านเซ็นเซอร์อุณหภูมิภายนอก
| ข้อมูลทั่วไป | เนื้อหา |
| ขนาดจอ | 20.66 นิ้ว |
| โหมดการแสดง | EPD แมทริกซ์ที่ทํางาน |
| ความละเอียดการแสดง | 152 ((H) × 296 ((V) พิกเซล |
| พื้นที่ทํางาน | 30.704 (H) ×60.088 (V) มิลลิเมตร |
| พิกเซลปิช | 0.203 ((H) × 0.203 ((V) |
| Pixel การตั้งค่า | สี่เหลี่ยม |
| มิติการออกแบบ | 36.3(H) × 71.8(V) × 1.14(D) มม. |
| น้ําหนัก | 4.1 กรัม |
| โลจิกสตริ่งไฟฟ้า | 3.0V แบบ |
| อุณหภูมิการทํางาน | 0°C ถึง +50°C |
| อุณหภูมิในการเก็บ | -25°C ถึง +60°C |
| อินเตอร์เฟซ | SPI |
| ความสอดคล้อง | สอดคล้องกับ REACH และ RoHS |
การใช้งาน
ระบบการติดป้ายเรือนอิเล็กทรอนิกส์
การนิยาม Pin
Pin1, NC อย่าเชื่อมต่อกับ pin NC อื่น ๆ
Pin2, GDR / O / N-Channel MOSFET การควบคุมการขับขี่ประตู
Pin3, RESE / I / Current Sensor Input สําหรับวงจรควบคุม
Pin4, NC อย่าเชื่อมต่อกับ pin NC อื่น ๆ
Pin5, VDHR / C / ความแรงกดแรงขับเคลื่อนแหล่งบวกสําหรับแหล่ง
Pin6, TSCL / O / I2C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล
Pin7, TSDA / I / O / I2C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล
Pin8, BS / I / Bus Interface การเลือก pin (หมายเหตุ 5-4)
Pin9, BUSYN / O / Busy state output pin (หมายเหตุ 5-3)
ปิน 10 RSTN / I / ซีนัลรีเซ็ท
Pin11, D/C/I/Data/Command control pin (NOTE 5-2) พินที่ใช้ในการควบคุม
Pin12, CSB / I / Chip เลือก pin input (หมายเหตุ 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / พลังงานไฟฟ้าสําหรับปินโลจิกอินเตอร์เฟซ
Pin16, VDD / P / พลังงานสําหรับชิป
Pin17, GND / P / ดิน
Pin18, VDDD / C / Core logic power pin VDDD สามารถควบคุมภายในจาก VDD
Pin19, VPP / P / พลังงานสําหรับการเขียนโปรแกรม OTP
Pin20, VSH / C / โบนัส สปองกําลังขับเคลื่อนแหล่ง 2
Pin21, VGH / C / โปรไฟฟ้าขับขี่ประตู
Pin22, VSL / C / อนุมัติแรงกดแรงขับเคลื่อนแหล่ง
Pin23, VGL / C / ความดันขับเคลื่อนประตูลบ
Pin24, VCOM / C / VCOM ความดันขับเคลื่อน
I = Input Pin, O = Output Pin, I/O = Bi-directional Pin (Input/Output), P = Power Pin, C = Capacitor Pin
หมายเหตุ 5-1: ปินนี้คือการเข้าเลือกชิปเชื่อมต่อกับ MCU ชิปสามารถสื่อสารกับ MCU ได้เฉพาะเมื่อ CSB ดึงลง
หมายเหตุ 5-2: ปินนี้เป็นปินควบคุมข้อมูล / คําสั่งเชื่อมต่อกับ MCU ใน 4 สาย SPI โหมด. เมื่อปินถูกดึงสูง, ข้อมูลที่ SDA จะตีความเป็นข้อมูล. เมื่อปินถูกดึงต่ําข้อมูลที่ SDA จะตีความเป็นคําสั่ง.
หมายเหตุ 5-3: ปินนี้คือปินการออกของภาวะ Busy เมื่อ Busy เป็นสูง การทํางานของชิปไม่ควรถูกขัดขวาง ไม่ควรส่งคําสั่ง เช่นชิปจะใส่ Busy pin High เมื่อ - ออกแบบการแสดงคลื่น - โปรแกรมกับ OTP - สื่อสารกับเซ็นเซอร์อุณหภูมิดิจิตอล
หมายเหตุ 5-4: ปินเลือกอินเตอร์เฟซบัส
BS State MCU อินเตอร์เฟซ
L อินเตอร์เฟียสส่วนนอกลําดับ 4 เส้น (SPI)
H 3 เส้น วงจรอินเตอร์เฟซส่วนนอก ((SPI) - 9 บิต SP
หน้าจอ ESL ขนาด 2.66 นิ้ว, หน้าจอ E-ink ขนาด 2.66 นิ้ว

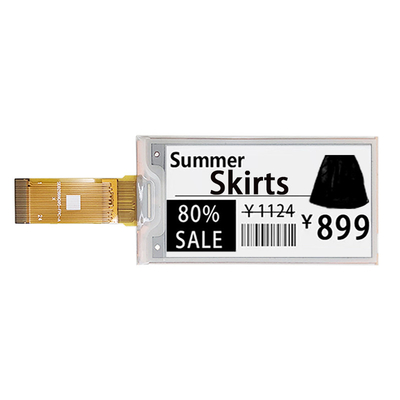

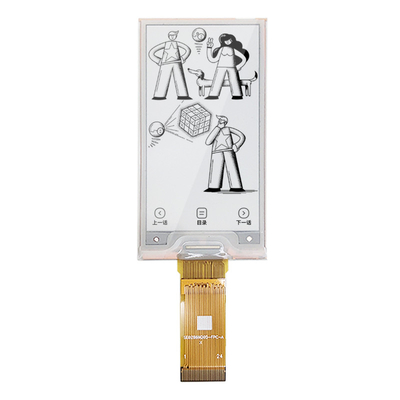

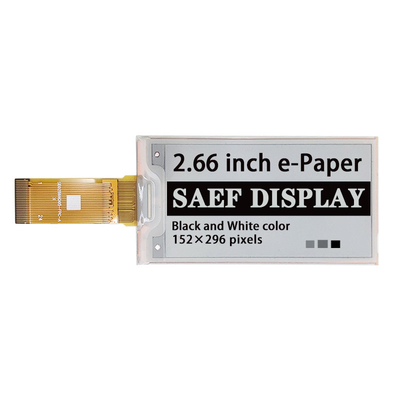

หน้าจอ ESL 2.66 นิ้ว, หน้าจอ E-ink 2.66 นิ้ว ภาพสินค้า
หมายเหตุ:
1พลังงานประจําตัวจะวัดด้วยการเปลี่ยนแปลงจากรูปแบบระดับสีเทา 2 ทิศทางขวาไปเป็นรูปแบบระดับสีเทา 2 ทิศทางตั้ง (รูป 6-2)
2พลังงานในการนอนหลับลึกคือพลังงานที่ใช้เมื่อตัวควบคุมแพนล์อยู่ในโหมดการนอนหลับลึก
3คุณสมบัติไฟฟ้า/แสงที่ระบุไว้นี้ รับประกันได้เฉพาะภายใต้ตัวควบคุมและรูปคลื่นที่ให้โดย SAEF
