รายละเอียดสินค้า:
|
| สินค้า: | อีพีดี 1.54 นิ้ว | การแก้ไข: | ความละเอียด 152x152 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | จอแสดงผลแบบอิเล็กโทรโฟเรติกแบบแอกทีฟเมทริกซ์ (AM EPD) | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 31.80 (ส) × 37.32(V) ×1.14(ล) มม. | พื้นที่ทํางาน: | 27.512 (H) × 27.512 (V) มิลลิเมตร |
| สนามพิกเซล: | 0.181 ((H) × 0.181 ((V) มม. | หมายเลขพิน: | 24 พิน |
| อินเตอร์เฟซ: | มจร | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล E Ink 1.5 นิ้ว,จอแสดงผล E Ink 152x152 จุด,อินเทอร์เฟซ MCU E Ink EPD |
||
E-ink Display 1.54 นิ้ว, EPD 1.54 นิ้ว
SAEF Technology SFEPD154H-7003A01 เป็น Active Matrix Electrophoretic Display ((AM EPD) ที่มีอินเตอร์เฟซและการออกแบบระบบอ้างอิง พื้นที่ทํางาน 1.54 ̊ มี 152x152 พิกเซลและมีความสามารถในการแสดงภาพเต็ม 2 บิตโมดูลเป็น TFT-array drive electrophoretic display โดยมีวงจรบูรณาการรวมถึง gate buffer, source buffer, MCU interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOMโมดูลสามารถใช้ในอุปกรณ์อิเล็กทรอนิกส์พกพา, เช่น ระบบเครื่องหมายอิเล็กทรอนิกส์ (ESL)
ลักษณะ
◆ จอ 152×152 พิกเซล
◆ การ สะท้อน สี ขาว มากกว่า 30%
◆ อัตรา ความ แตกต่าง มากกว่า 10:1
◆ มุมมองที่กว้างมาก
◆ การ ใช้ พลังงาน ที่ ต่ํา มาก
◆ ระบบสะท้อนแสง
◆ จอ ที่ มี ความ มั่นคง สอง ด้าน
◆ โหมด นอน ลึก ความ กระแส ต่ํา
◆ RAM ในจิปจอ
◆ รูปแบบคลื่นที่เก็บไว้ใน OTP ในชิป
◆ อินเตอร์เฟียสของอุปกรณ์ล้อมล้อมพร้อม
◆ ออสซิลเลาเตอร์ในชิป
◆ การควบคุมเครื่องยกระดับและเครื่องควบคุมในชิป เพื่อการผลิตความกระชับกําลังขับเคลื่อน VCOM, Gate และ Source
◆ อินเตอร์เฟซหลักสัญญาณ I 2C เพื่ออ่านเซ็นเซอร์อุณหภูมิภายนอก
| ข้อมูลทั่วไป | เนื้อหา |
| ขนาดจอ | 1.54 นิ้ว |
| โหมดการแสดง | EPD แมทริกซ์ที่ทํางาน |
| ความละเอียดการแสดง | 152 ((H) × 152 ((V) พิกเซล |
| พื้นที่ทํางาน | 27.512 (H) × 27.512 (V) มิลลิเมตร |
| พิกเซลปิช | 0.181 ((H) × 0.181 ((V) |
| Pixel การตั้งค่า | สี่เหลี่ยม |
| มิติการออกแบบ | 31.80 (H) × 37.32 ((V × 1.14 ((D) mm |
| น้ําหนัก | 2.7 กรัม |
| โลจิกสตริ่งไฟฟ้า | 3.0V แบบ |
| อุณหภูมิการทํางาน | 0°C ถึง +35°C |
| อุณหภูมิในการเก็บ | -25°C ถึง +60°C |
| อินเตอร์เฟซ | MCU |
| ความสอดคล้อง | สอดคล้องกับ REACH และ RoHS |
การใช้งาน

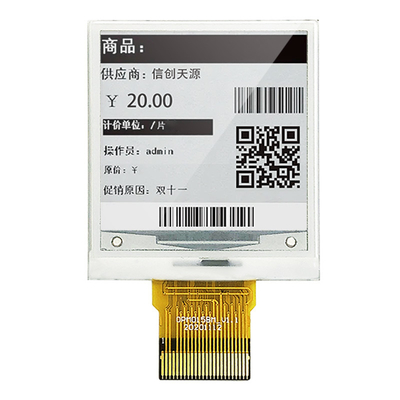

ระบบการติดป้ายเรือนอิเล็กทรอนิกส์
การนิยาม Pin
Pin1, NC อย่าเชื่อมต่อกับ pin NC อื่น ๆ
Pin2, GDR / O / N-Channel MOSFET การควบคุมการขับขี่ประตู
Pin3, RESE / I / Current Sensor Input สําหรับวงจรควบคุม
Pin4, NC อย่าเชื่อมต่อกับ pin NC อื่น ๆ
Pin5, VDHR / C / โบนัส สปองกําลังขับเคลื่อนแหล่ง 1
Pin6, TSCL / O / I2C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล
Pin7, TSDA / I / O / I2C อินเตอร์เฟซกับเซ็นเซอร์อุณหภูมิดิจิตอล
Pin8, BS / I / Bus Interface pin การเลือก
Pin9, BUSYN / O / Busy state output pin ปินการออก
ปิน 10 RSTN / I / ซีนัลรีเซ็ท
Pin11, D/C/I/Data/Command/Control pin ปินการควบคุม
Pin12, CSB / I / ชิปเลือก pin input
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDD / P / พลังงานไฟฟ้าสําหรับปินโลจิกอินเตอร์เฟซ
Pin16, VDD / P / พลังงานสําหรับชิป
Pin17, VSS / P / ดิน
Pin18, VDDD / C / Core logic power pin VDDD สามารถควบคุมภายในจาก VDD
Pin19, VPP / P / พลังงานสําหรับการเขียนโปรแกรม OTP
Pin20, VSH / C / โบนัส สปองกําลังขับเคลื่อนแหล่ง 2
Pin21, VGH / C / โปรไฟฟ้าขับขี่ประตู
Pin22, VSL / C / อนุมัติแรงกดแรงขับเคลื่อนแหล่ง
Pin23, VGL / C / ความดันขับเคลื่อนประตูลบ
Pin24, VCOM / C / VCOM ความดันขับเคลื่อน
I = Input Pin, O = Output Pin, I/O = Bi-directional Pin (Input/Output), P = Power Pin, C = Capacitor Pin
E-ink Display 1.54 นิ้ว, EPD 1.54 นิ้ว

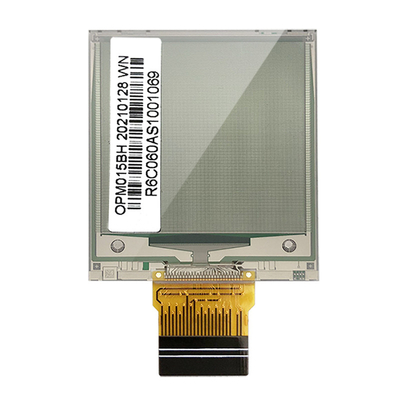

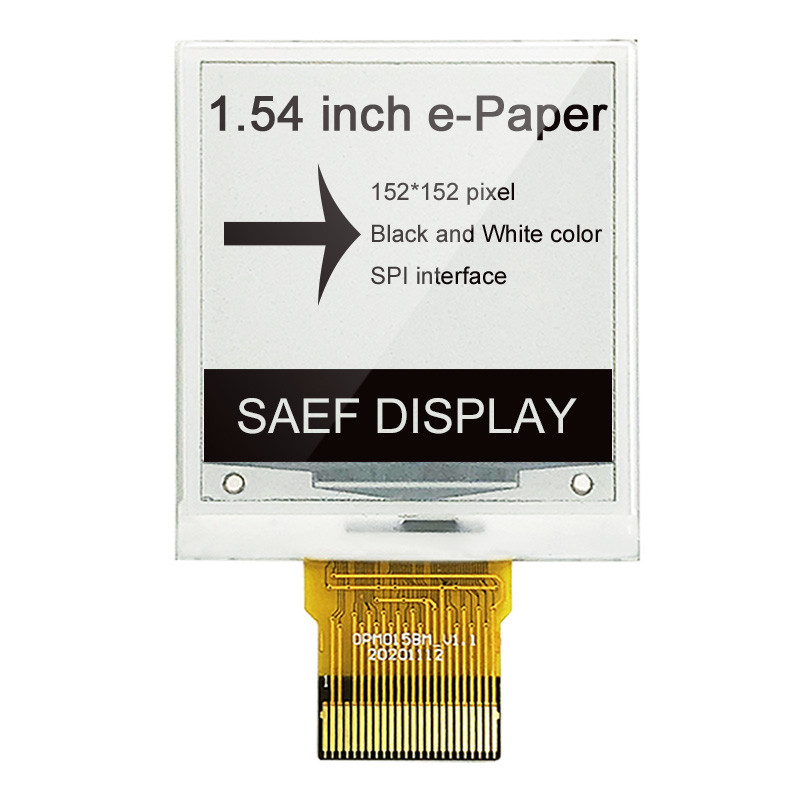

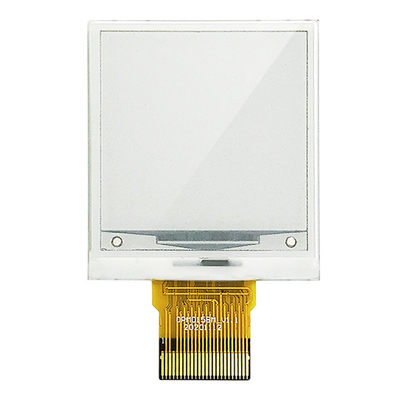

E-ink Display 1.54 นิ้ว, EPD 1.54 นิ้ว ภาพสินค้า
