รายละเอียดสินค้า:
|
| ขนาดจอแสดงผล: | 1.9 นิ้ว (เส้นทแยงมุม 48.26 มม.) | การแก้ไข: | 176 (H) × 320 (V) พิกเซล |
|---|---|---|---|
| เทคโนโลย: | IPS TFT (ปกติสีดำ) | อินเทอร์เฟซ: | Dual-Mode (SPI + 8-bit Parallel 8080) |
| ไอซีไดร์เวอร์: | ST7789P3 (รองรับ 262K สี) | ความสว่าง: | 350 cd/m2 (นิต) |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C (ประเภทอุตสาหกรรม) | ไฟหลัง: | LED, 80ma typ - 40,000 ชั่วโมงตลอดชีวิต |
| พลังงานไฟฟ้า: | อะนาล็อก 2.5V-3.3V | ตรรกะ 1.65V-3.3V | โทนสี NTSC:: | 55% (Cie 1931) |
| แผงสัมผัส: | แผ่นสัมผัส: ไม่จําเป็น (โครงสร้าง G + F, I2C, IC CST816D) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH และ RoHS และปราศจากฮาโลเจน |
| เน้น: | จอแสดงผล LCD IPS TFT ขนาด 1.9 นิ้ว,LCD SPI parallel ST7789P3,หน้าจอ TFT ความละเอียด 176x320 |
||
SFTO190JY-7267A-CT เป็นโมดูล LCD TFT IPS ขนาด 1.9 นิ้วที่ออกแบบมาสำหรับระบบควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ และเครื่องมือพกพา ด้วยไดรเวอร์ ST7789P3 และเทคโนโลยี IPS hard-screen ทำให้มีมุมมองกว้าง 178° อัตราส่วนคอนทราสต์ 900:1 และขอบเขตสี NTSC 55% – ทำให้มั่นใจได้ถึงการมองเห็นที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง (-20°C ถึง +70°C)
รองรับทั้งอินเทอร์เฟซ SPI (4 สาย) และ 8 บิต 8080 แบบขนานเพื่อการผสานรวมที่ราบรื่นกับ ARM Cortex-M/R, Raspberry Pi Pico และแพลตฟอร์มฝังตัวอื่นๆ
พินไดรเวอร์แบ็คไลท์กระแสคงที่โดยเฉพาะ (LED+/LED-) ขยายอายุการใช้งานเป็น 40,000 ชั่วโมง (หน้า 8)
(2) โครงสร้างที่แข็งแกร่ง
ผ่านการตรวจสอบความถูกต้องผ่านการจัดเก็บ -30°C~80°C, การป้องกัน ESD ±8kV และการทดสอบการตก 60 ซม. (เป็นไปตามมาตรฐาน IEC 60068-2-32)
กระจกครอบเสริมความแข็งแรงทางเคมี (ความแข็ง ≥6H) พร้อมการส่งผ่านแสง ≥85% (หน้า 5)
(3) ประสิทธิภาพทางแสงที่แม่นยำ
พื้นที่ใช้งาน: 22.7 × 42.72 มม. | ระยะพิทช์พิกเซล: 0.1335 มม. | เมทริกซ์แถบแนวตั้ง RGB
จุดสีขาวที่ปรับเทียบจากโรงงาน (CIE 1931 x=0.302/y=0.325) เพื่อความแม่นยำของสีทางการแพทย์/อุตสาหกรรม (หน้า 12)
โค้ดเริ่มต้นที่ผ่านการทดสอบล่วงหน้าสำหรับแพลตฟอร์ม STM32/Arduino (หน้า 18-19)
มีแบบร่างทางกล ไดอะแกรมเวลา และรายงานการทดสอบทางแสง (มาตรฐาน BM-7)
โซลูชันมัลติทัชเสริม (IC CST816D ผ่าน I²C) พร้อมการเคลือบ OCA
◾ เป็นไปตามข้อกำหนด RoHS (EU 2015/863), REACH SVHC และ Halogen-Free
◾ บรรจุภัณฑ์เป็นไปตามข้อกำหนดการรีไซเคิล EU 2025/40 (มีผลบังคับใช้ในปี 2026)
ขนาดทางกล
ข้อมูลผลิตภัณฑ์
| คุณสมบัติ | รายละเอียด | หน่วย |
| ขนาดการแสดงผล (แนวทแยง) | 1.9’’ | นิ้ว |
| ประเภท LCD | IPS TFT | - |
| โหมดการแสดงผล | ปกติสีดำ | - |
| ความละเอียด | 170 RGB(H) x 320(V) | พิกเซล |
| ทิศทางการมอง | ทั้งหมด | - |
| ขนาดโมดูล | 25(กว้าง) x 49.33(สูง) x 2.11(หนา) | มม. |
| พื้นที่ใช้งาน | 22.7(กว้าง) x 42.72(สูง) | มม. |
| ขนาดพิกเซล | 0.1335(กว้าง) x 0.1335(สูง) | มม. |
| การจัดเรียงสี | RGB แถบแนวตั้ง | - |
| อินเทอร์เฟซ | SPI/ขนาน | - |
| สีในการแสดงผล | 262K | - |
| IC ไดรเวอร์ | ST7789P3 | - |
| มีหรือไม่มีแผงสัมผัส | ไม่มี | - |
| อุณหภูมิในการทำงาน | -20℃~70℃ | ℃ |
| อุณหภูมิในการจัดเก็บ | -30℃~80℃ | ℃ |
| ความสว่างพื้นผิว | 350 | cd/m2 |
ข้อมูลจำเพาะ CTP
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะ |
|
ทั่วไป |
โครงสร้าง | กระจกครอบ + ฟิล์มเซ็นเซอร์ ITO (G+F) |
| ขนาดโดยรวม | 31.0 (สูง) x 55.33 (V) x 3.64 (หนา) มม. | |
| การเสริมความแข็งแรงของเลนส์ครอบ | เสริมความแข็งแรงทางเคมี | |
| ความแข็งผิวของเลนส์ครอบ | ≥6H (ความแข็งดินสอ) | |
| อัตราการส่งผ่านแสง | ≥85% | |
| อุณหภูมิในการทำงาน | -20℃ ~ +70℃, ≤90% RH | |
| อุณหภูมิในการจัดเก็บ | -30℃ ~ +80℃, ≤90% RH | |
|
ไฟฟ้า |
อินเทอร์เฟซ | I2C |
| Touch IC | CST816D | |
| แรงดันไฟฟ้าจ่ายไฟ (VDD) | 2.8V ~ 3.3V | |
| ความต้านทานของโฮสต์ (SDA/SCL) | กำหนดค่าได้บนเมนบอร์ด | |
| จุดสัมผัส | สัมผัสเดียว, มัลติทัชเสริม | |
| สิ่งแวดล้อม | สภาพการทำงาน | ปรับแต่งได้ |
|
พื้นผิว คุณสมบัติ |
หมึกพื้นผิว | ชนิดใส |
| การรักษาพื้นผิว | ปรับแต่งได้ | |
| การเคลือบ LCD-TP | AIR, การยึดติด OCA เสริม | |
| การปฏิบัติตามข้อกำหนด | มาตรฐานวัสดุ | เป็นไปตามข้อกำหนด RoHS และ Halogen-Free |
พิกัดสูงสุดสัมบูรณ์
| รายการ | สัญลักษณ์ | ต่ำสุด | สูงสุด | หน่วย |
| แรงดันไฟฟ้าจ่ายไฟลอจิก | IOVCC | -0.3 | 4.0 | V |
| แรงดันไฟฟ้าจ่ายไฟแบบอะนาล็อก | VCC | -0.3 | 4.6 | V |
| อุณหภูมิในการทำงาน | ด้านบน | -20 | 70 | ℃ |
| อุณหภูมิในการจัดเก็บ | Tst | -30 | 80 | ℃ |
ลักษณะเฉพาะของ DC
| รายการ | สัญลักษณ์ | ต่ำสุด | Typ. | สูงสุด | หน่วย |
| แรงดันไฟฟ้าจ่ายไฟแบบอะนาล็อก | VCC | 2.5 | 2.75 | 3.3 | V |
| แรงดันไฟฟ้าจ่ายไฟลอจิก | IOVCC | 1.65 | 1.8 | 3.3 | V |
| แรงดันไฟฟ้าสูงอินพุต | VIN | 0.7*IOVCC | - | IOVCC | V |
| แรงดันไฟฟ้าต่ำอินพุต | VIL | GND | - | 0.3*IOVCC | V |
| แรงดันไฟฟ้าสูงเอาต์พุต | VOH | 0.8*IOVCC | - | IOVCC | V |
| แรงดันไฟฟ้าต่ำเอาต์พุต | VOL | GND | - | 0.2*IOVCC | V |
| กระแสไฟเข้า | IIN | - | 20 | - | mA |
ลักษณะเฉพาะของแบ็คไลท์
| รายการ | สัญลักษณ์ | ต่ำสุด | Typ. | สูงสุด | หน่วย |
| แรงดันไฟฟ้าไปข้างหน้า | VF | - | 3.2 | - | V |
| กระแสไฟไปข้างหน้า | IF | - | 80 | - | mA |
| การกระจายพลังงาน | Pd | - | 256 | - | mW |
| อายุการใช้งาน LED (25 ºC) | - | 30000 | 40000 | - | ชม. |
คำจำกัดความของพิน
| Pin.No | สัญลักษณ์ | คำอธิบาย | |||||||||
| 1 | GND | กราวด์ | |||||||||
| 2 | VCC | แหล่งจ่ายไฟสำหรับอะนาล็อก | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | RESET | พินรีเซ็ต LCM | |||||||||
| 6 | CS | พินเลือกชิป (“ต่ำ” เปิดใช้งาน) | |||||||||
| 7 | DC/SCL | พินนาฬิกาอนุกรม | |||||||||
| 8 | WR/RS | พินเลือกรีจิสเตอร์ | |||||||||
| 9 | RD | อ่านเปิดใช้งานในอินเทอร์เฟซขนาน 8080 MCU | |||||||||
| 10 | SDA | พินอินพุต/เอาต์พุตอินเทอร์เฟซ SPI | |||||||||
| 11-18 | DB0-DB7 | บัสข้อมูลอินเทอร์เฟซขนาน MCU | |||||||||
| 19 | SDO | พินเอาต์พุตอินเทอร์เฟซ SPI | |||||||||
| 20 | LED+ | แอโนดแบ็คไลท์ | |||||||||
| 21-24 | LED- | แคโทดแบ็คไลท์ | |||||||||
| 25 | GND | กราวด์ | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | กราวด์ |

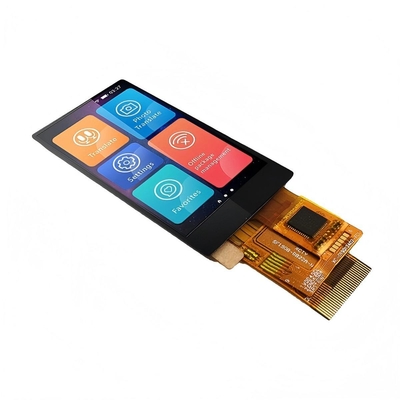

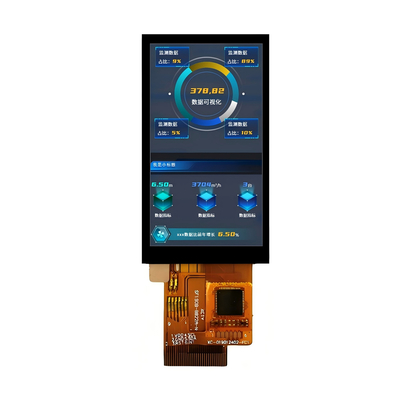

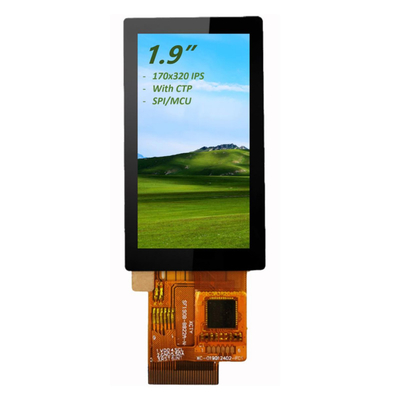

รูปภาพสินค้า
