รายละเอียดสินค้า:
|
| คําสําคัญ: | หน้าจอสัมผัสแบบ Capacitive TFT ขนาด 13.3 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| LCD ด้วย Touch: | 327.2 x 215.2 x 6.55 มม. (พร้อมระบบสัมผัส) | พื้นที่ทํางาน: | 293.76 x 165.24 (มม.) |
| จอแอลซีดีอินเทอร์เฟซ: | สพป | อินเทอร์เฟซ CTP: | USB |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบโปรเจ็กเตอร์แบบ Capacitive) | ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ | อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ |
| ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ | การบํารุงผิว: | ประเภทที่ชัดเจน |
| อัตราส่วนความคมชัด: | 800:1 | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT EDP,จอแสดงผล TFT LCD ขนาด 13.3 นิ้ว,จอแสดงผล IPS TFT LCD |
||
SFTO1330SM-7191ACT รายละเอียด.pdf
IPS TFT LCD Screen 13.3 นิ้ว FHD EDP Display การนําเสนอสินค้า
มอนิเตอร์ FHD EDP ขนาด 13.3 นิ้วโดยทั่วไปหมายถึงจอกระจกเหลวที่มีความละเอียด 1920 × 1080 Full HD มีแผ่น LCD IPS TFT ขนาด 13.3 นิ้วและอินเตอร์เฟซจอที่ขยาย (eDP)นี่คือคุณสมบัติสินค้าและพารามิเตอร์สําคัญของSFTO1330SM-7191ACT:
ประเภทแผ่น:IPS TFT LCD ให้มุมมองกว้างและความแม่นยําของสี
การแก้ไข:1920 × 1080 พิกเซล, หรือเรียกว่า ความละเอียด Full HD (FHD), ให้รายละเอียดภาพชัดเจน
ความสว่าง:ความสว่างของรุ่นต่าง ๆ อาจแตกต่างกัน แต่โดยทั่วไปจะอยู่ที่ 350cd / m 2 เหมาะสําหรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
อัตราความแตกต่าง:800:1, ให้การแสดงความละเอียดแสงและความมืดที่ดีเยี่ยม
มุมมอง:เทคโนโลยี IPS ให้มุมมองเกือบ 180 ° ทําให้การรักษาสีและความแตกต่างจากมุมต่าง ๆ
เวลาตอบสนอง:โดยปกติจะประมาณ 30ms เพียงพอสําหรับการใช้งานกราฟฟิกที่ไม่ใช่มืออาชีพ
สายสี:ครอบคลุม 72% ของสี NTSC สามารถแสดงสีที่รวย
อินเตอร์เฟซ:อินเตอร์เฟซ eDP รองรับการเชื่อมต่อปลาย 30 พิน ให้การส่งข้อมูลความเร็วสูง
ประเภทไฟหลัง:WLED แบ็คไลท์ ให้ความสว่างเท่ากัน และอายุการใช้งานยาวนาน
อุณหภูมิการทํางานโดยทั่วไปจะอยู่ระหว่าง -10 ถึง 60 °C เหมาะสําหรับสภาพแวดล้อมที่แตกต่างกัน
หน้าจอสัมผัสขนาดจุ:ให้บริการฟังก์ชันจอสัมผัสแบบประกอบความสามารถ รองรับการสัมผัสหลายแบบจอสัมผัสขนาดใหญ่ มีลักษณะของความโปร่งใสสูงและการตอบสนองเร็วทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการปฏิสัมพันธ์โดยตรง
รายละเอียดทางกล
| ปริมาตร | รายละเอียด | หน่วย |
| เลขรุ่น | SFTO1330SM-7191ACT | |
| ขนาดการแสดง | 13.3 ราคา (ขั้ว) | นิ้ว |
|
มิติของกรอบ |
327.2 x 215.2 x 655 |
mm |
| พื้นที่ทํางาน | 293.76H) ×165.24 ((V) | mm |
| รูปแบบพิกเซล |
1920 ((H) ×1080 ((V) (1พิกเซล = R + G + B จุด) |
พิกเซล |
| พิกเซลปิช | 0.153 ((H) x 0.153 (V) | mm |
| การตั้งค่าพิกเซล | R, G, B สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| การบํารุงผิวของเครื่องขั้วหน้า | การเคลือบกันแสงสว่าง: (3H) | |
| หน้าจอสัมผัส | แผ่นสัมผัสขนาดจุ |
สินค้าการวาด
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | CABC_EN / NC | - | เก็บไว้สําหรับ CD |
| 2 | H_GND | P | รอบความเร็วสูง |
| 3 | สาย1_N | ฉัน | เส้นทางส่งสัญญาณเสริม 1 |
| 4 | สาย1_P | ฉัน | สายสัญลักษณ์จริง 1 |
| 5 | H_GND | P | รอบความเร็วสูง |
| 6 | Lane0_N | ฉัน | เส้นทางเชื่อมต่อสัญญาณที่สมบูรณ์ 0 |
| 7 | Lane0_P | ฉัน | สายสัญลักษณ์จริง 0 |
| 8 | H_GND | P | รอบความเร็วสูง |
| 9 | AUX_CH_P | ฉัน | ช่องช่วยสัญญาณจริง |
| 10 | AUX_CH_N | ฉัน | ช่องช่วยสัญญาณเสริม |
| 11 | H_GND | P | รอบความเร็วสูง |
| 12 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 13 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 14 | NC | ฉัน | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 15 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 16 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 17 | HPD | O | ปินสัญญาณ HPD |
| 18 | LED-1 | P | ด้านหลัง |
| 19 | LED-2 | P | ด้านหลัง |
| 20 | LED-3 | P | ด้านหลัง |
| 21 | LED-4 | P | ด้านหลัง |
| 22 | BL สามารถ | ฉัน | ไฟหลังเปิด / ปิด |
| 23 | BL PWM DIM | ฉัน | ระบบ PWM |
| 24 | SCL/NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 25 | SDA/NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 26 | BL PWR | P | พลังงานไฟหลัง |
| 27 | BL PWR | P | พลังงานไฟหลัง |
| 28 | BL PWR | P | พลังงานไฟหลัง |
| 29 | BL PWR | P | พลังงานไฟหลัง |
| 30 | NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
PCAB USB Pin คํานิยาม
1 VCC
2 USB-
3 USB+
4 GND
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | ความเห็น |
| ความดันไฟฟ้าไฟหลัง | HVDDOUT | - | - | V | Ta = 25 °C หมายเหตุ 1&2 ความเห็น |
| กระแสไฟ LED ไฟหลัง | IHVDD | - | - | mA | |
| ความดัน LED กลับของไฟหลัง | VR | - | - | V | |
| อุณหภูมิการทํางาน | TOP | - 10 | 60 | °C |
Ta = 25 °C หมายเหตุ 1&2 |
| อุณหภูมิในการเก็บ | TST | - 20 | 60 | °C | |
| ความชื้นในบริเวณทํางาน | กระโดด | - | 90 | % RH | |
| ความชื้นในการเก็บ | Hst | - | 90 | % RH | |
| ความต้องการในการปล่อยความร้อน | ทรล | 15 | °C | ||
รายละเอียดอิเล็กทรอนิกส์ TFT LCD
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย | ||
| MIN | TYP | MAX | |||
| ความดันไฟเข้าของไฟฟ้า | V DD | 3.0 | 3.3 | 3.6 | V |
| กระแสไฟฟ้า | IDD | - | - | - | mA |
| โลเตชั่นไฟฟ้า LED ไดรเวอร์ | HVDD | 2.7 | 24 | V | |
| กระแสไฟฟ้า LED Driver | IHVDD | 20 | - | mA | |
| การบริโภคพลังงาน LED | PLED | 2.7 | W | ||
| ความดันขั้นต่ําเข้าบวก | VIT+ | +100 | mV | ||
| ความดันขั้นต่ําการเข้าลบ | VIT- | - 100 บาท | mV | ||
| ความดันแบบร่วมการเข้าแบบต่าง | Vcom | TBD | V | ||
รายละเอียดอิเล็กทรอนิกส์ของไฟหลัง
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | VBL | 5 | 12.0 | 37 | V |
| ไฟไฟฟ้าปัจจุบันสําหรับ Backlight | ILED | 6 |
- |
25 | mA |
| พลังงานไฟฟ้าสําหรับไฟหลัง | PLED | 0.18 | - | 5.55 | W |
| โมดูเลทไฟฟ้าสัญลักษณ์ไฟฟ้า | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| อัตราการทํางานควบคุมความสว่าง | หน้าที่ | 1 | - | 100 | % |
| ความถี่ในการควบคุมความสว่าง | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF ความดันสูง | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF วอลเตจต่ํา | VCNTL | 0 | - | 0.6 | V |
| อายุการใช้งาน LED | - | 30,000 | 40,000 | - | h |

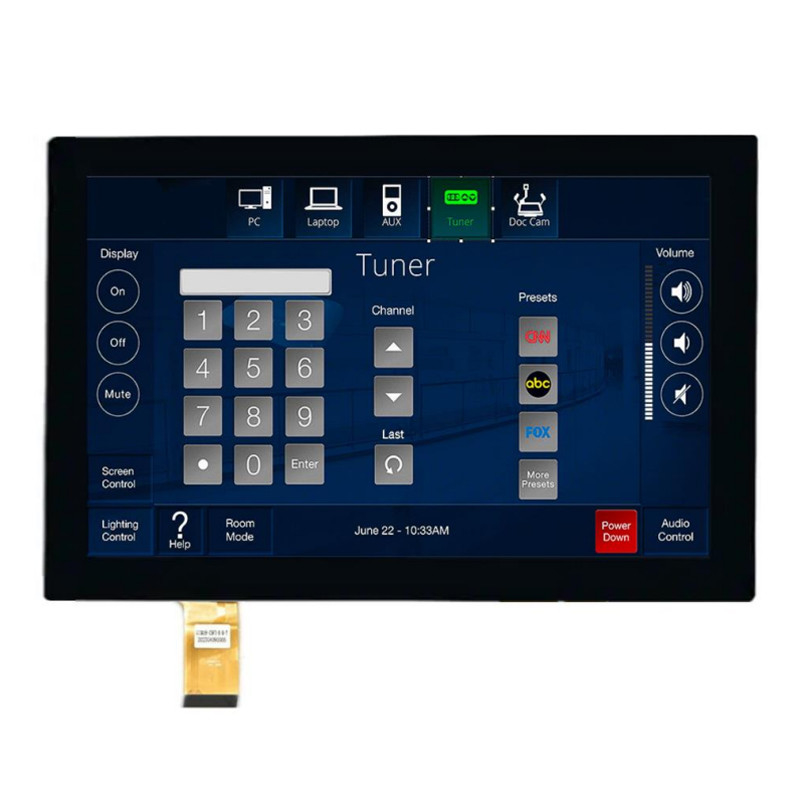

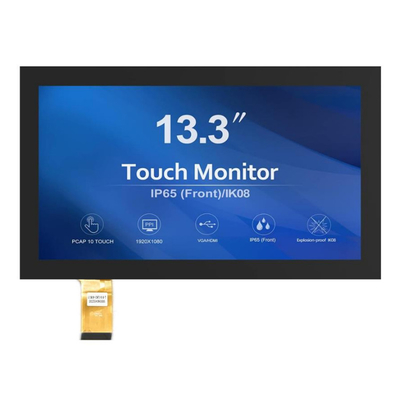

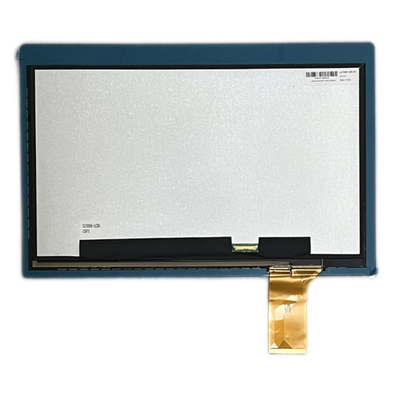

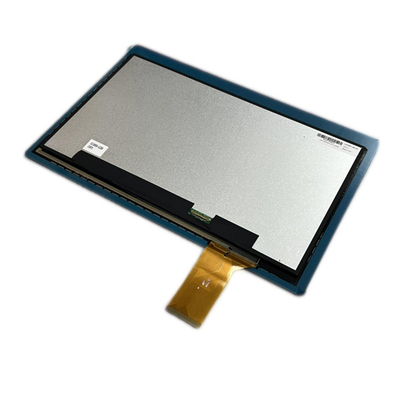

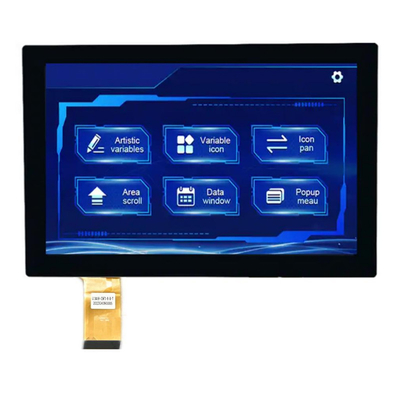

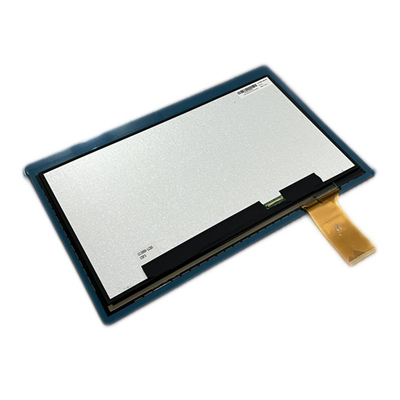

ภาพสินค้า
