4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท

4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท
4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท

ภาพใหญ่ :  4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท

รายละเอียดสินค้า:
สถานที่กำเนิด: เซินเจิ้น/จีน
ชื่อแบรนด์: SAEF
ได้รับการรับรอง: ISO9001 / ISO14000
หมายเลขรุ่น: SFTC430B-7082B1-CT
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 3 ชิ้น
ราคา: The price for bulk order varies depending on the lot order quantity or the annual quantity demand.
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน
เวลาการส่งมอบ: 3-5 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C, ที/ที, เวสเทิร์น ยูเนี่ยน, เพย์พาล
สามารถในการผลิต: 3000K ชิ้นต่อเดือน

4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท

ลักษณะ

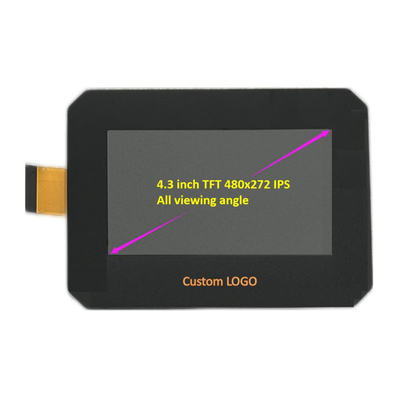

สินค้า: 4.3 "นิ้ว IPS TFT LCD การแก้ไข: 480x272 จุด
อินเตอร์เฟซ: RGB 40 พิน อุณหภูมิในการทำงาน: -20℃ ถึง +70℃
อุณหภูมิในการจัดเก็บ: -30°C ถึง +80°C ดูทิศทาง: มุมมองทั้งหมด (85/85/85/85)
หน้าจอสัมผัส: แผ่นสัมผัสขนาดจุ ไม่ต้องเลือก ไอซีไดร์เวอร์: ST7282
หมายเลขพิน: 40 PIN ฝาครอบกระจกไดเมนชั่น: 130x96 มม
การเชื่อมต่อ: ประเภท FPC Plugging ความส่องสว่างของพื้นผิว: 350 ซีดี/ตร.ม
อายุการใช้งาน LED: 40,000 ชม การปฏิบัติตาม: เป็นไปตามข้อกำหนดของ REACH & RoHS

4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท การนําเสนอสินค้า

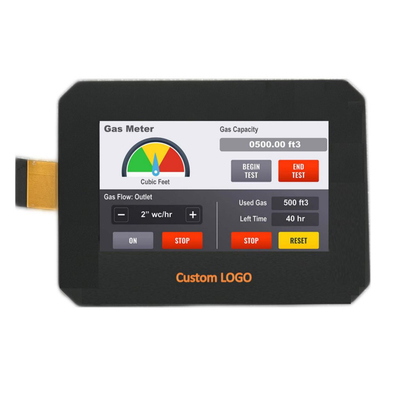

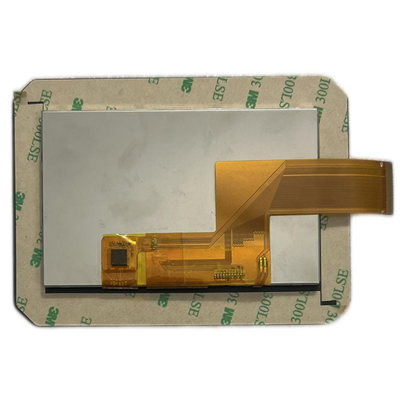

SFTC430B-7082B1-CT เป็นโมดูล LCD IPS Full Viewing Angle TFT ขนาดแนวนอน 4.3 นิ้ว มีความละเอียด 480x272 พิกเซล โมดูลนี้ถูกสร้างขึ้นด้วย IC SC7282รวมถึงฟังก์ชัน IC ของตัวควบคุมและคนขับ, รองรับอินเตอร์เฟซ RGB, ระดับความแรงกดไฟฟ้า (Vdd) จาก 3.0V ถึง 3.6V. หน่วยนี้มีมุมชมเต็ม IPS ((80/80/80/80) และสัดส่วนรูป 169.
SFTC430B-7082B1-CT โมดูลจอ LCD TFT เป็นโหมดภูมิทัศน์ที่มีความสว่าง 350 นิต โมดูลยังมีให้เลือกสําหรับจอสัมผัสแบบ Resistive และจอสัมผัสแบบ CapacitiveSFTC430B-7082B1-CT สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
การใช้งาน
ใช้ในเครื่องดื่มกาแฟ, ไมโครเวฟ, สแกนเนอร์, อัตโนมัติบ้าน, ระบบควบคุมการเข้าถึง, อุปกรณ์การติดตาม, เครื่องวิเคราะห์, ระบบรักษาความปลอดภัย, ระบบชลประทานสวน, POS เทอร์มินัล, Cash Reader,เป็นต้น.

ข้อดีของสินค้า
1.IPS full viewing angle ((80/80/80/80). มุมมองที่ดีมาก เหมาะสําหรับการใช้งานที่แตกต่างกัน ไม่ว่าจะเป็นการวางบน, หรือบนโต๊ะ, หรือใช้มือ, ฯลฯ
2การแสดงสีพื้นหลัง, ความสว่าง, มุมมอง, ความเข้มข้น เป็นต้น
3.อีกตัวอย่างหนึ่งสําหรับ 4.3 นิ้ว, มันสามารถทํางานที่อุณหภูมิที่กว้างของสูงสุด -30 °C ถึง + 80 °C สําหรับการใช้งานอุตสาหกรรม
4.ยืดหยุ่นที่จะมีกับหรือไม่มีจอสัมผัสแบบต้านทาน เราสามารถสนับสนุนการออกแบบ CTP ((จอสัมผัสแบบจุ) ที่กําหนดเองสําหรับลูกค้าเช่นกัน FPC สามารถปรับแต่งได้เช่นกัน
5การแก้ไขราคาถูกในหมู่ชนิดเดียวกันในอุตสาหกรรม LCD
6- ติดตั้งง่ายและดูแลง่าย

สินค้า: 4.3" นิ้ว IPS TFT LCD การแก้ไข: 480x272 จุด
อินเตอร์เฟซ: RGB 40 ปิน ระยะเวลาการทํางาน: -20°C ถึง +70°C
ความร้อนในการเก็บ: -30°C ถึง +80°C ทิศทางการดู: มุมมองทั้งหมด (85/85/85/85)
หน้าจอสัมผัส: แผ่นสัมผัสขนาดจุ เป็นตัวเลือก ไดรเวอร์ IC: ST7282
หมายเลขปิน: 40 PINS ขนาดของกระจกปก: 130x96 มิลลิเมตร
การเชื่อมต่อ: ประเภทปั๊ม FPC ความสว่างของพื้นผิว: 350 Cd/m2
อายุการใช้งาน LED: 40,000 ชั่วโมง การปฏิบัติตาม: สอดคล้องกับ REACH และ RoHS





4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย 4.3 นิ้ว Landscape TFT LCD Module With 350 Nits Brightness การวาดภาพสินค้า

4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 0



4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 1

การนิยาม Pin อินเตอร์เฟซ

ไม่ PIN NAME I/O คําอธิบาย
1 LED-K ฉัน แคทโดด LED
2 LED-A ฉัน แอนโด LED
3 VSS ฉัน พลังงานพื้นดิน
4 VDD ฉัน แหล่งพลังงาน
5-12 R00-R07 ฉัน สัญญาณข้อมูล RED (LSB)
13-20 G00-G07 ฉัน สัญญาณข้อมูลสีเขียว (GREN)
21-28 B00-B07 ฉัน สัญญาณข้อมูลสีฟ้า (LSB)
29 VSS ฉัน พลังงานพื้นดิน
30 DLCK ฉัน สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน
31 DISP ฉัน แสดงสัญญาณ ON/OFF
32 HSYNC ฉัน สัญลักษณ์ปรับสมาธิแบบแนวราบ
33 VSYNC ฉัน สัญญาณการเรียงลําดับตั้ง
34 DE ฉัน การควบคุมข้อมูลเข้า
35 NC - เปิด
36 GND ฉัน พลังงานพื้นดิน
37 XR ฉัน พินพานิลสัมผัส
38 YD ฉัน พินพานิลสัมผัส
39 XL ฉัน พินพานิลสัมผัส
40 YU ฉัน พินพานิลสัมผัส

ขั้นต่ําสูงสุด

รายการ สัญลักษณ์ มูลค่า หน่วย
ความดันไฟฟ้าสําหรับโลจิก VDD 3.0~36 V
ความดันการเข้า ไวน์ VDD + 03 V
อุณหภูมิการทํางาน ท็อป -20 ถึง 70 °C
อุณหภูมิการเก็บรักษา Tstg -30 ถึง 80 °C

ไฟหลัง คุณสมบัติไฟฟ้าและแสง

รายการ สัญลักษณ์ MIN TYP MAX UNIT

การทดสอบ

สภาพ

โลเตชั่นไฟฟ้า Vf - 25.6 - V If=20mA
กระแสไฟฟ้า ถ้า - 20 - mA -
ความดันกลับ Vr - - 5 V -
การสูญเสียพลังงาน Pd - 512 - mW -
ความเข้มแสงสําหรับ LCM



-

- 350 - Cd/m2 If=20mA
ความเหมือนกันสําหรับ LCM - 70 75 - % If=20mA
สีไฟหลัง สีขาว

การทดสอบความน่าเชื่อถือ

รายการ สภาพ เวลา (ชั่วโมง) การประเมิน
อุณหภูมิสูง 80°C 120



ไม่มีความผิดปกติ

ในฟังก์ชัน

และลักษณะ

อุณหภูมิสูง



70°C 120
ความร้อนต่ํา -30°C 120
อุณหภูมิต่ํา -20°C 120
ความชื้น 60°C/ 90%RH 120
อุณหภูมิการกระแทกทางความร้อน

-20 °C ¬ 25 °C ® 70 °C

(0.5 ชั่วโมง ¬ 5 นาที ® 0.5 ชั่วโมง)

10 จักรยาน



4.3 นิ้ว TFT LCD Display จีน ผู้ผลิต ผู้จําหน่าย 4.3 นิ้ว Landscape TFT LCD Module With 350 Nits Brightness รูปภาพสินค้า
4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 24.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 34.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 4

การจัดการคุณภาพ


1นโยบายคุณภาพ
ให้คุณภาพดี และจัดส่งสินค้าในเวลา
เพื่อตอบสนองความต้องการของลูกค้า ด้วยการปรับปรุงอย่างต่อเนื่อง
2นโยบาย EHS
เพื่อปฏิบัติตามกฎหมายและกฎระเบียบ และป้องกันและควบคุมมลพิษ
พยายามลดการปล่อยและอนุรักษ์และใช้ทรัพยากรให้เต็มที่
การปรับปรุงความรู้เกี่ยวกับการคุ้มครองสิ่งแวดล้อม และปรับปรุงสิ่งแวดล้อมอย่างต่อเนื่อง
3มาตรการที่รับรอง
จะทําให้นโยบายคุณภาพของตนโปร่งใส และเพิ่มความรู้เกี่ยวกับคุณภาพของพนักงาน ผ่านการฝึกอบรมและการศึกษา
โดยการนํามาใช้บริหารงาน 5S จะทําให้สํานักงานและสถานที่ผลิตสะอาดและเรียบร้อย และพนักงานได้รับการฝึกอบรมอย่างดี
มันจะให้ความมั่นใจว่าระบบรับประกันคุณภาพ ISO9001 จะครอบคลุมทุกระยะที่ส่งผลกระทบต่อคุณภาพของสินค้าและบริการ ก่อนที่จะนํามันเข้าสู่การจัดการและการควบคุมที่กําหนดและดําเนินการ
จากข้อเสนอว่าคุณภาพได้รับการรับประกัน มันจะลดต้นทุนการผลิต รวมถึงลดต้นทุนของวัตถุดิบ และปรับปรุงการผลิตและประสิทธิภาพการบริหาร



อุปกรณ์โรงงานและใบรับรอง

4.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 54.3 นิ้ว TFT LCD Display ประเทศจีน ผู้ผลิต ผู้จําหน่าย โมดูล LCD TFT ทัศน์ 4.3 นิ้ว ความสว่าง 350 นิท 6



หน้าจอสัมผัส LCD


1.1 หน้าจอสัมผัสแบบต้านทาน
ก่อนการมาถึงของไอโฟน หน้าจอสัมผัสที่มีความต้านทาน ใช้กันโดยเฉพาะ ซึ่งใช้เครื่องตรวจสอบความดัน เพื่อควบคุมการตรวจจับการสัมผัสที่ต้องการการสัมผัสแรงกดดันโดยตรงเพื่อหาตําแหน่งการสัมผัสโดยการตรวจจับความต้านทาน.

ส่วนหลักของจอสัมผัสแบบต้านทานคือจอหนังแบบต้านทานที่ตรงกันดีกับพื้นผิวของจอ ซึ่งเป็นหนังประกอบหลายชั้นที่ใช้ชั้นแก้วหรือแผ่นพลาสติกแข็งเป็นชั้นพื้นฐาน, และผิวถูกเคลือบด้วยชั้นนําโลหะอ๊อกไซด์โปร่งใส (ความต้านทานการนําแสงโปร่งใส) ซึ่งครอบคลุมด้วยชั้นของผิวนอกที่แข็งแรงชั้นพลาสติกเรียบและกันการกวาด, และพื้นผิวภายในของมันยังเคลือบด้วยเคลือบและมีจุดแยกโปร่งหลายขนาดเล็ก (ต่ํากว่า 1/1000 นิ้ว) ระหว่างพวกเขาที่จะแยกสองชั้นของชั้นประกอบ conductiveเมื่อนิ้วสัมผัสกับจอ, สองชั้นของชั้นประสานที่สัมผัสกับจุดสัมผัส, และความต้านทานเปลี่ยนแปลง, สร้างสัญญาณในทิศทาง X และ Y,ซึ่งจะส่งไปยังเครื่องควบคุมจอสัมผัสเครื่องควบคุมตรวจจับการสัมผัสนี้ คํานวณตําแหน่งของ (X,Y) แล้วจําลองพฤติกรรมของหนูโดยใช้ตําแหน่งที่ได้รับนี่คือหลักการพื้นฐานที่สุดของเทคโนโลยีการต่อต้านจอสัมผัส.

หน้าจอสัมผัสที่ผู้เขียนใช้เป็นหน้าจอสัมผัสที่มีความต้านทาน และชิปควบคุมหน้าจอสัมผัสของตัวเองคือ XPT2046 (ด้านหลังของจอ LCD U1 เป็นชิป)XPT2046 เป็นเครื่องควบคุมจอสัมผัส 4 สาย (สื่อสาร SPI) ด้วยความละเอียด 12 บิต 125KHz. XPT2046 รองรับอินเตอร์เฟซ I/O ความดันต่ําจาก 1.5V ถึง 5.25Vและนอกจากวัดความดันที่ใช้กับจอสัมผัสระยะอุณหภูมิการทํางานคือ -40 °C ~ + 85 °C



ชิปนี้มีความสอดคล้องอย่างเต็มที่กับ ADS7843 และ ADS7846 และคุณสามารถอ้างอิงไปยังใบข้อมูลของชิปทั้งสองชิปนี้เพื่อการใช้ชิปนี้อย่างละเอียด
หมายเหตุ:

(1) เมื่อใช้ชิป XPT2046 ใช้การสื่อสาร SPI โดยตรง (ทั้งโปรแกรมและฮาร์ดแวร์) เพื่ออ่านผลิตข้อมูลขนาดสูง 12 บิตโดยเทอร์มินัล MISOแล้วอ่านพิกัด X และ Y ผ่านการแปลงพิกัดและการกรอง; (นี่สามารถเห็นได้ในกระบวนการการวางแผน)

(2) เนื่องจากคุณสมบัติฟิสิกส์พิเศษของมัน การใช้งานพื้นฐานของจอสัมผัสที่มีความต้านทานต้องการการปรับขนาดความผิดพลาดสัมผัสแต่ข้อมูลการปรับขนาดของจอ LCD แบบเดียวกัน;

(3) เนื่องจากมีกลไกที่ต้องการการปรับขนาดสําหรับจอสัมผัสที่มีความต้านทาน โดยทั่วไปมันจําเป็นที่จะปรับขนาดก่อนการใช้เราสามารถใช้ 24CXX (EEPROM) เพื่อบันทึกปริมาตรค่าชดเชยการปรับ, แล้วเราก็ไม่จําเป็นต้องปรับขนาดใหม่ทุกครั้งที่เราเปิดคอมพิวเตอร์; (เป็นทางเลือกสุดท้าย,มันเป็นไปได้จริงๆที่จะบันทึกข้อมูลการปรับขนาดในฟลัช - ไม่แนะนํามาก);

ข้อดีของจอสัมผัสแบบต้านทาน: ความแม่นยําสูง ราคาต่ํา ความสามารถต่อต้านการแทรกแซงที่แข็งแกร่ง และความมั่นคงที่ดี
ข้อเสียของจอสัมผัสแบบมีแรงต่อต้าน: ง่ายที่จะถูกขีดข่วน, ความผ่านแสงไม่ดีมาก, และไม่สนับสนุนหลายการสัมผัส (ต้องแก้ไขวันที่,ไม่งั้นออฟสเต็ตจะไม่เล็ก)



1.2 หน้าจอสัมผัสขนาดใหญ่
ในปัจจุบัน โทรศัพท์สมาร์ทเกือบทั้งหมด รวมถึงคอมพิวเตอร์แท็บเล็ต ใช้จอจุลภาพเป็นจอสัมผัสไม่มีการสัมผัสโดยตรง หรือสัมผัสเพียงเล็กน้อย, โดยการตรวจจับกระแสที่ผลักดันเพื่อหาพิกัดการสัมผัส (ปัจจุบันจอสัมผัสประกอบความจุพื้นฐานเป็นกระแสหลัก)

มีหน้าจอสัมผัสแบบจุจุได้ 2 แบบหลัก คือ

1) หน้าจอสัมผัสจุจุจุจุ

เทคโนโลยีหน้าจอสัมผัสแบบจุลิดจุลิดใช้ ITO (อินเดียม ทองแดงออกไซด์วัสดุที่นําไฟฟ้าผ่านใส) หนังนําไฟฟ้า เพื่อรับรู้พฤติกรรมการสัมผัสของพื้นผิวจอผ่านการตรวจจับสนามไฟฟ้าแต่หน้าจอสัมผัสแบบจุลจุลมีข้อจํากัดบางอย่าง พวกเขาสามารถจําได้แค่นิ้วหนึ่งหรือสัมผัสเดียว

2) จอสัมผัสจุลจุลจุล

หน้าจอสัมผัสแบบประกอบความจุคือเซ็นเซอร์ที่ใช้ไฟฟ้าจอสัมผัสเพื่อปล่อยเส้นสนามไฟฟ้าสแตตติกมีสองประเภทของความจุที่ใช้โดยทั่วไปในเทคโนโลยีการตรวจจับจุ: ความสามารถของตัวเองและความสามารถในการปฏิสัมพันธ์

ความสามารถของตัวเอง หรือที่รู้จักกันในชื่อความสามารถที่สมบูรณ์แบบ เป็นวิธีที่ใช้กันมากที่สุด และความสามารถของตัวเองมักจะหมายถึงความสามารถที่ประกอบด้วยไฟฟ้าสแกนและพื้นดินบนผิวแก้ว, มีไฟฟ้าสแกนข้ามและแนวนอนที่ทําจาก ITO และระหว่างไฟฟ้าเหล่านี้และพื้นดินเป็นเสา capacitative เมื่อสัมผัสด้วยมือหรือ stylusคอนเดเซนเตอร์ถูกเพิ่มคู่เคียงกับวงจร, ทําให้เปลี่ยนความจุรวมของสายสแกน

ความจุปฏิกิริยา (Interaction Capacitance) หรือที่รู้จักกันในชื่อความจุข่าย (spanning Capacitance) เป็นความจุข่ายที่จุดตัดของอิเล็กตรอด ITO ท่าข้ามและท่ายาวบนพื้นผิวกระจกวิธีการสแกนความจุสัมผัสปฏิกิริยาคือการสแกนการเปลี่ยนแปลงความจุสัมผัสที่แต่ละจุดตัด เพื่อกําหนดตําแหน่งของจุดสัมผัสเมื่อสัมผัสมันจะส่งผลกระทบต่อการเชื่อมต่อของอิเล็กทรอนด์ที่อยู่ใกล้เคียงกันและวิธีสแกนของความจุปฏิกิริยาสามารถตรวจจับค่าความจุของแต่ละตัดและความจุเปลี่ยนแปลงหลังจากสัมผัส, ดังนั้นมันต้องใช้เวลาในการสแกนที่ยาวกว่าวิธีการสแกนของตัวเอง capacitance, และมันจําเป็นต้องสแกนและตรวจจับ X * Y อิเล็กทรอน.ทั้งหมดใช้เทคโนโลยีจุสัมพันธ์. (LCD ของบอร์ดเอเลตอะตอมของผู้เขียนเป็นจอสัมผัสแบบจุ)

สกรีนสัมผัสแบบส่งสัญญาณใช้สองคอลัมน์ของอิเล็กตรอดในคอลัมน์ตั้งและแนวราบ เพื่อสร้างเมทริกซ์การตรวจจับเพื่อสัมผัสการสัมผัสอิเล็กตรอดแกน X และอิเล็กตรอดแกน Y, ใช้ในการตรวจสอบการเปลี่ยนแปลงของความจุของเซลล์แต่ละเซลล์ อิเล็กทรอดในรูปนี้เป็นโปร่งจริงๆ และมันเป็นที่นี่เพื่อความสะดวกสบายของทุกคนความแม่นยําและความละเอียดของจอประกอบไฟฟ้าโปร่งในแกน X และ Y มีความสัมพันธ์กับจํานวนช่องทางในแกน X และ Yและช่องทางที่มากขึ้น ความแม่นยําจะสูงขึ้น
