รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | เส้นทแยงมุม 23.8 นิ้ว | การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) |
|---|---|---|---|
| ความสว่าง: | 350 ซีดี/ตร.ม | อินเตอร์เฟซ: | LVDS (2 พอร์ต, 8 บิต) |
| ช่วงสี: | 72% เอ็นทีเอสซี | ความลึกของสี: | 16.7 ล้านสี (HI-FRC 6 บิต) |
| มุมมอง: | มุมมองกว้าง (การสะท้อนต่ำ) | อุณหภูมิในการจัดเก็บ: | 0°C ถึง +50°C |
| อุณหภูมิในการทำงาน: | -20°C ถึง +60°C | พลังงานไฟฟ้า: | 5V DC (4.5V - 5.5V) |
| เทคโนโลยีสัมผัส: | แผงสัมผัสแบบ Capacitive | อายุการใช้งานของไฟหลัง: | 50,000 ชั่วโมง (LED, @25 ° C) |
| ความแข็งของพื้นผิว: | ≥6h (ต่อต้านแสงแวววาว, หมอกควัน 10%) | อัตราส่วนความคมชัด: | 800: 1 (ทั่วไป) |
| ตัวเลือก IC: | eeti, exc3189 | ความทนทานต่อสิ่งแวดล้อม: | ทำงานในหมอก/น้ำผิวดิน |
| การปฏิบัติตาม: | ROHS, REACH, Free Halogen, ISO 9001/14001 (EU/US Certified) | ||
| เน้น: | จอจอ LCD อุตสาหกรรมที่ได้รับการรับรองจากสหภาพยุโรป / สหรัฐอเมริกา,350 cd/m2 จอ LCD อุตสาหกรรม,23.8 จอ LCD TFT อุตสาหกรรม |
||
Ultra-reliable 23.8" FHD TFT LCD สําหรับการใช้งานที่ต้องการของ EU / US
SFTO2380HY-7253ACT เป็นโมดูล LCD TFT ขนาด 23.8 นิ้วที่มีประสิทธิภาพสูงที่ออกแบบให้ใช้ในอุตสาหกรรมและการค้าทั่วอเมริกาเหนือและยุโรปอินเตอร์เฟซ LVDS, และระยะอุณหภูมิการทํางานที่ขยายออกไป (0 °C ถึง + 50 °C) จัดจอนี้ให้ความชัดเจนและความน่าเชื่อถืออย่างพิเศษในสภาพแวดล้อมที่ยากลําบาก เช่น โรงงาน สถานพยาบาล และคิออสก์กลางแจ้งรับรอง RoHS, REACH, และมาตรฐาน ISO, มันตอบสนองความต้องการกฎหมาย EU / US ที่เข้มงวด.
ความทนทานในระดับอุตสาหกรรม: การเคลือบที่แข็งแรงกันแสงสว่าง (พื้นผิว 6H) ทนต่อรอยขีดข่วน, สารเคมี, และความชื้น
อินเตอร์เฟซ LVDS ความเร็วสูง: LVDS สองพอร์ต (2x8-bit) รับประกันการส่งข้อมูลที่เรียบร้อยสําหรับระบบควบคุมในเวลาจริง
50,000-Hour LED Backlight: การออกแบบที่ประหยัดพลังงานด้วยการสนับสนุนการหมับ PWM ลดการใช้พลังงาน 30% เมื่อเทียบกับ CCFL
Capacitive Touch Ready: optional EXC3189 touch IC รองรับการทํางานด้วยถุงมือ/พื้นที่เปียก (I2C/USB interface)
การทํางานในอุณหภูมิสูง: ผลงานที่น่าเชื่อถือจากสภาพแช่แข็ง (0 °C) ถึงอุตสาหกรรมที่มีความร้อนสูง (+ 50 °C)
ผลงานทางแสง: ความสว่าง 300 cd / m2 สี 16.7M และเทคโนโลยีการสะท้อนแสงที่ต่ําเพื่อการอ่านแสงอาทิตย์
การสร้างที่แข็งแกร่ง: โปรไฟล์ลม 8.2 มิลลิเมตร, ทดสอบการสั่นสะเทือน / การตก (ความสูง 60 ซม.), และ ESD ป้องกัน (อากาศ ± 15 kV / ± 8 kV การปล่อยสัมผัส)
การบูรณาการง่าย: การเข้าพลังงาน 5V DC, VCOM ปรับ I2C, และเชื่อม LVDS plug-and-play (Starconn 300B30-0000RA-M4)
ความน่าเชื่อถือที่ได้รับการรับรอง: หมุนเวียนทางความร้อน 120 ชั่วโมง (-10 °C+60 °C), การทดสอบความชื้น (90% RH) และวัสดุไร้ฮาโลเจน
พานควบคุมอุตสาหกรรม (อัตโนมัติ, โรบอติก)
อุปกรณ์การวินิจฉัยทางการแพทย์
ป้ายป้ายดิจิตอล และจอแสดงข้อมูลสาธารณะ
โทรศัพท์ POS/ปลายทางขายปลีก
ระบบสารสนเทศและบันเทิงทางการขนส่ง
ผลิตโดย Saef Technology (เชียงใหม่) SFTO2380HY-7253ACT รวมความแข็งแกร่งของระดับทหารกับเทคโนโลยีจอที่ล้ําหน้า,NVIDIA Jetson และคอมพิวเตอร์ส่วนอุตสาหกรรม ขณะที่ความเป็นไปตาม RoHS/REACH ทําให้การนําเข้าของเยอรมนี ฝรั่งเศส สหราชอาณาจักร และสหรัฐอเมริกาโมดูลนี้ได้รับการปรับปรุงเพื่อการทํางาน 24/7 ในสภาพแวดล้อม EMC ที่เข้มงวดของยุโรปและอเมริกาเหนือที่ FCC กําหนด.
มิติภายนอก
รายละเอียด
| ปริมาตร | รายละเอียด | หน่วย |
| พื้นที่ทํางาน | 527.04 ((H) × 296.46 ((V) | MM |
| จํานวนพิกเซล | 1920 ((H) ×1080 ((V) | พิกเซล |
| พิกเซลปิช | 0.2745*02745 | MM |
| การจัดวางพิกเซล | RGB สายตั้ง | |
| สีฟ้า ความสว่าง | 350 | Cd/m2 |
| แสดงสี | 16.7M | สี |
| โหมดการแสดง | โหมดการส่ง สีดําปกติ | |
| ขนาด |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ |
mm |
| การบํารุงผิว | ป้องกันแสงสว่าง การเคลือบแข็ง ((3H) | |
| ไฟหลัง | ประเภทสตาร์แสง 1 LED | PC |
การนิยาม Pin อินเตอร์เฟซ
| ปิน | สัญลักษณ์ | คําอธิบาย |
| 1 | RO(0) N | สัญญาณ LVDS แปลก |
| 2 | RO ((0) P | สัญญาณ LVDS + |
| 3 | RO(1) N | สัญญาณ LVDS แปลก |
| 4 | RO ((1) P | สัญญาณ LVDS + |
| 5 | RO(2) N | สัญญาณ LVDS แปลก |
| 6 | RO(2) P | สัญญาณ LVDS + |
| 7 | GND | ดิน |
| 8 | ROCLK- | นาฬิกา LVDS |
| 9 | ROCLK+ | ชั่วโมง LVDS + |
| 10 | RO(3) N | สัญญาณ LVDS แปลก |
| 11 | RO(3) P | สัญญาณ LVDS + |
| 12 | RE(0) N | แม้กระทั่งสัญญาณ LVDS |
| 13 | RE(0) P | สัญญาณ LVDS+ |
| 14 | GND | ดิน |
| 15 | RE(1) N | แม้กระทั่งสัญญาณ LVDS |
| 16 | RE(1) P | สัญญาณ LVDS+ |
| 17 | GND | ดิน |
| 18 | RE(2) N | แม้กระทั่งสัญญาณ LVDS |
| 19 | RE(2) P | สัญญาณ LVDS+ |
| 20 | จําไว้ | แม้แต่ LVDS Clock |
| 21 | RECLK+ | แม้แต่ LVDS Clock + |
| 22 | RE(3) N | แม้แต่ LVDS Clock |
| 23 | RE(3) P | แม้แต่ LVDS Clock + |
| 24 | GND | ดิน |
| 25 | WP | เขียน Protect (สูง: เขียน Enable, ต่ําหรือเปิด: เขียน Disable) |
| 26 | SCL | I2C Serial Clock (สําหรับการปรับ VCOM) |
| 27 | SDA | I2C Serial Clock (สําหรับการปรับ VCOM) |
| 28 | 5V | พลังงานไฟฟ้าแบบ DC |
| 29 | 5V | พลังงานไฟฟ้าแบบ DC |
| 30 | 5V | พลังงานไฟฟ้าแบบ DC |
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แม็กซ์ |
หน่วย |
|
ความดันไฟฟ้า |
V DD |
- 03 |
6 |
V |
|
โลจิกฟอร์มวอลเตจ |
V IN |
วีเอสเอส-03 |
V DD +03 |
V |
|
อุณหภูมิการทํางาน |
TOP |
0 |
50 |
°C |
|
อุณหภูมิในการเก็บ |
T ST |
- 20 |
60 |
°C |
ลักษณะของไฟหลัง
|
ปริมาตร |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
|
|
สายไฟ LED สายไฟสตาร์ปินเข้า |
VPIN |
- |
55.2 |
- |
V |
|
สายไฟ LED สายไฟ LEDปินเข้า |
IPIN |
- |
60 |
- |
MA |
|
การบริโภคพลังงาน LED |
P BL |
- |
13.2 |
- |
W |
|
บลู ไบรท์แนค |
- |
300 |
350 |
- |
Cd/m2 |
|
ระยะเวลาการใช้งาน LED |
|
|
50000 |
|
ชั่วโมง |
รายละเอียด CTP
|
ประเภท |
ปริมาตร |
รายละเอียด |
|
สาธารณะ |
โครงสร้าง |
กระจกปิด + กระจกเซ็นเซอร์ ITO |
|
|
การเสริมกระจกปกปิด |
มี ความ แข็งแกร่ง ทาง กาย |
|
|
ความแข็งของพื้นผิวของเลนส์ |
≥6H (ความแข็งของดินสอ) |
|
|
อัตราการส่งแสง |
≥ 85% |
|
|
อุณหภูมิการทํางาน |
-10°C ~ +60°C, RH ≤85% |
|
|
อุณหภูมิในการเก็บ |
-20°C ~ +70°C, RH ≤85% |
|
เครื่องไฟฟ้า |
อินเตอร์เฟซ |
IIC / USB ไม่จําเป็น |
|
|
การสัมผัส IC |
สินค้า: |
|
|
ความดันไฟฟ้า (VDD) |
IIC:3.3V USB:5V |
|
|
ความต้านทานของเจ้าภาพ (SDA/SCL) |
สามารถตั้งค่าได้บน Main-board |
|
สังคม |
สภาพการทํางาน |
ใช้งานในหมอก น้ําพื้นผิว/Glove |
|
คุณสมบัติพื้นผิว |
สีผิว |
แอนติยูวี |
|
|
การบํารุงผิว |
ป้องกันแสงสว่าง (หมอก: 3%) |
|
|
LCD-TP Lamination |
OCR (Optically Clear Resin) |
|
ความสอดคล้อง |
มาตรฐานทางสาร |
RoHS & สอดคล้องไร้ฮาโลเจน |

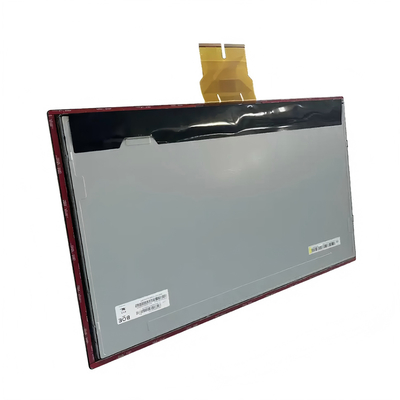

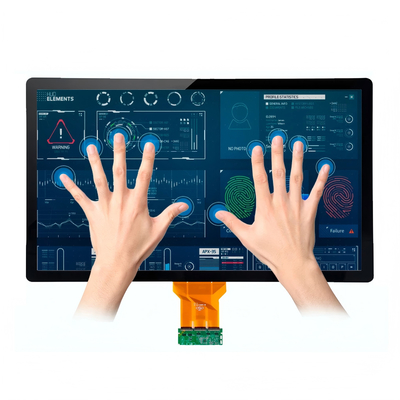

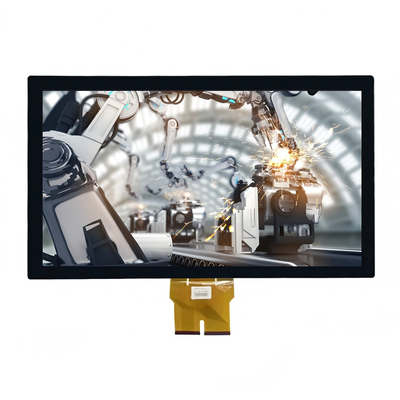

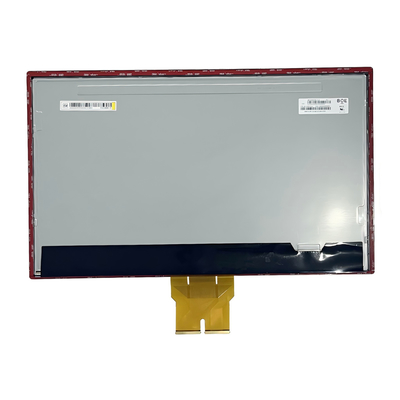

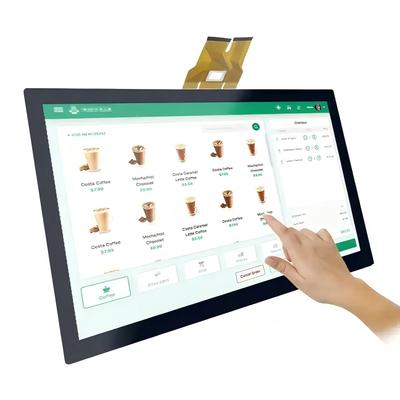

ภาพสินค้า
