รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SFTO2700SM-7317AN | ขนาดหน้าจอ: | เส้นทแยงมุม 27 นิ้ว |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | ความสว่าง: | 350 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | 0°C ถึง +50°C | อัตราส่วนความคมชัด: | 1,000:1 (ประเภท) |
| อินเตอร์เฟซ: | Dual-channel LVDS (2 พิกเซล/นาฬิกา) | เวลาตอบสนอง: | 14ms (เปิด/ปิด, พิมพ์) |
| ไฟหลัง: | 30,000 ชั่วโมง | การบํารุงผิว: | ป้องกันแสงสะท้อน, ความแข็งระดับ 3H |
| กำลังไฟฟ้าเข้า: | 5V ± 10% (สูงสุด 5.5V) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 350 cd/m2 LCD TFT อุตสาหกรรม,LCD TFT อุตสาหกรรมแบบ LVDS แบบคู่,27 นิ้ว TFT LCD อุตสาหกรรม |
||

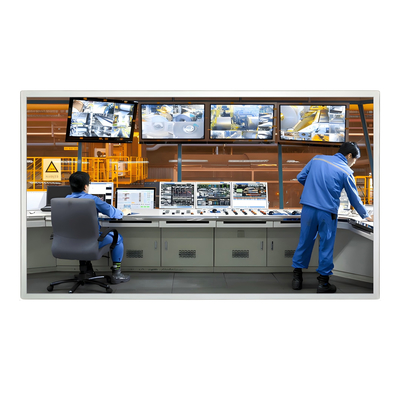

จอแสดงผลขนาด 27 นิ้วสำหรับอุตสาหกรรมสำหรับห้องควบคุม
SFTO2700SM-7317AN ผสมผสานความละเอียด Full HD เข้ากับความทนทานระดับอุตสาหกรรมสำหรับห้องควบคุม เทคโนโลยีทางการแพทย์ และระบบอัตโนมัติ ด้วยความสว่าง 350 cd/m² และมุมมอง 89° จึงให้ภาพที่คมชัดแม้ภายใต้สภาพแสงที่ท้าทาย
ข้อได้เปรียบหลักสำหรับวิศวกร
✅ ความน่าเชื่อถือในระดับอุตสาหกรรม
ใช้งานได้ที่ 0°C ถึง 50°C (จัดเก็บ -20°C~60°C)
อินเทอร์เฟซ Dual-LVDS พร้อมความถี่สัญญาณนาฬิกา 74.25MHz
พื้นผิวป้องกันแสงสะท้อน 3H ป้องกันรอยขีดข่วน
✅ ความเป็นเลิศทางด้านภาพ
อัตราส่วนคอนทราสต์ 1000:1 เพื่อการแสดงผลระดับสีเทาที่คมชัด
เวลาตอบสนอง 14ms (การเปลี่ยนจากสีดำเป็นสีขาว)
พิกัดสีตาม CIE1931 (จุดสีขาว x=0.283/y=0.289)
✅ การผสานรวมที่ง่ายดาย
ขั้วต่อ JAE FI-X30HL ที่ล็อคได้
โหมดการจับเวลา DE เท่านั้น (ไม่จำเป็นต้องใช้ HSYNC/VSYNC)
จุดยึดที่เข้ากันได้กับ VESA
ความทนทานที่ได้รับการรับรอง
การทดสอบอุณหภูมิสูง 72 ชม. @60°C
วงจร Thermal Shock 24 รอบ (-20°C↔60°C)
การป้องกัน ESD: ±8kV (สัมผัส) ตาม IEC 61000-4-2
เทคโนโลยีการควบคุมกระบวนการ: ระบบ SCADA, จอแสดงผลห้องควบคุม
อุปกรณ์ทางการแพทย์: จอภาพผ่าตัด, คอนโซลวินิจฉัย
ระบบอัตโนมัติในห้องปฏิบัติการ: จอภาพกล้องจุลทรรศน์, อุปกรณ์วิเคราะห์
ป้ายดิจิทัล: ระบบสารสนเทศสำหรับอุตสาหกรรม
ใบรับรอง ISO: 9001:2015 (คุณภาพ), 14001:2015 (สิ่งแวดล้อม)
EMV: สอดคล้องกับ EN 55032:2015
การรับประกัน: 2 ปีสำหรับข้อบกพร่องในการทำงาน
ขอบเขตการจัดส่ง: บรรจุภัณฑ์ป้องกัน ESD, แบบร่างการติดตั้ง (DXF)
ขอการปรับแต่ง
ติดต่อ sales2@saef.com.cn สำหรับรุ่นที่ปิดผนึก IP65, ตัวเลือกหน้าจอสัมผัสแบบ capacitive หรือการออกแบบขอบหน้าปัดแบบกำหนดเอง
ข้อมูลจำเพาะ
| รายการ | หน่วย | ข้อมูลจำเพาะ |
| ขนาดหน้าจอแนวทแยง | มม. | 27.0” |
| พื้นที่ใช้งาน | มม. | 597.888(H) x 336.312(V) |
| พิกเซล H x V | - | 1920(x3) x 1080 |
| ระยะพิทช์พิกเซล | um | 31.14 (ต่อหนึ่งไตรแอด) x31.14 |
| การจัดเรียงพิกเซล | - | R.G.B. Vertical Stripe |
| โหมดการแสดงผล | - | Normally Black |
| เวลาตอบสนอง | Msec | 14ms (โดยทั่วไป, เปิด/ปิด) |
| น้ำหนัก | กรัม | TBD |
| อินเทอร์เฟซไฟฟ้า | - | Dual channel LVDS, ข้อมูล RGB 8 บิต |
| รองรับสี | - | 16.7M สี |
| การเคลือบพื้นผิว | - | ป้องกันแสงสะท้อน, 3H |
| อุณหภูมิในการทำงาน | ℃ |
0 ถึง +50 |
| อุณหภูมิในการจัดเก็บ | ℃ | -20 ถึง +60 |
ขนาดภายนอก
คำจำกัดความของพินอินเทอร์เฟซ
| หมายเลขพิน | สัญลักษณ์ | คำอธิบาย |
| 1 | RxO0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 2 | RxO0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 3 | RxO1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 4 | RxO1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 5 | RxO2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 6 | RxO2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงลบ (สัญญาณนาฬิกาคี่) |
| 9 | RxOCLK+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (สัญญาณนาฬิกาคี่) |
| 10 | RxO3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 11 | RxO3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 12 | RxE0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 13 | RxE0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 14 | GND | กราวด์ |
| 15 | RxE1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 16 | RxE1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 17 | GND | กราวด์ |
| 18 | RxE2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 19 | RxE2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 20 | RxECLK- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (สัญญาณนาฬิกาคู่) |
| 21 | RxECLK+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (สัญญาณนาฬิกาคู่) |
| 22 | RxE3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 23 | RxE3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 24 | GND | กราวด์ |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | ไม่มีการเชื่อมต่อ |
| 28 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ 5V |
| 29 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ 5V |
| 30 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ 5V |
ลักษณะเฉพาะทางแสง
| พารามิเตอร์ | เงื่อนไข | ต่ำสุด | โดยทั่วไป | สูงสุด | หน่วย | |
|
มุมมอง (CR>10) |
แนวนอน | θL | 89 | - |
องศา |
|
| θR | 89 | - | ||||
| แนวตั้ง | θT | 89 | - | |||
| θB | 89 | - | ||||
| อัตราส่วนคอนทราสต์ | ศูนย์กลาง | 700 | 1000 | - | - | |
| เวลาตอบสนอง | Tr+Td | - | 14 | 20 | ms | |
|
CF Color Chromaticity (CIE1931) |
สีแดง x |
โดยทั่วไป -0.03 |
0.646 |
โดยทั่วไป +0.03 |
- | |
| สีแดง y | 0.341 | - | ||||
| สีเขียว x | 0.327 | - | ||||
| สีเขียว y | 0.612 | - | ||||
| สีน้ำเงิน x | 0.143 | - | ||||
| สีน้ำเงิน y | 0.041 | - | ||||
| สีขาว x | 0.283 | - | ||||
| สีขาว y | 0.289 | - | ||||
| ความสว่างตรงกลางของสีขาว | YLI | 300 | 350 | cd/m2 | ||
ลักษณะเฉพาะของแบ็คไลท์
| พารามิเตอร์ | สัญลักษณ์ | ค่า | หน่วย | ||
| ต่ำสุด | โดยทั่วไป | สูงสุด | |||
| แรงดันไฟฟ้าอินพุต Light Bar | VLED | 51 | 54 | 57 | V |
| กระแสไฟเข้า Light Bar | ILED | - | 480 | - | mA |
| อายุการใช้งาน LED | LBL | 20000 | 30000 | - | ชม. |

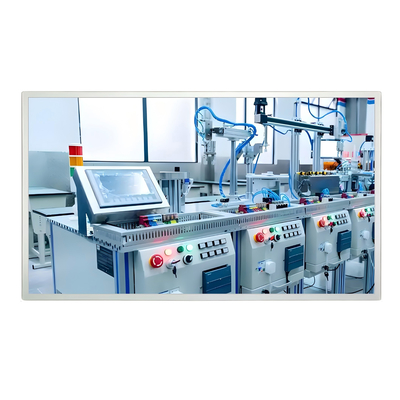

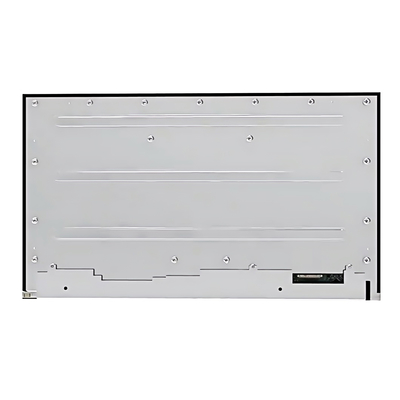

รูปภาพสินค้า
