รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SFTO2150RX-7320AN | ขนาดหน้าจอ: | เส้นทแยงมุม 21.5 นิ้ว |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | ความสว่าง: | 500 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อัตราส่วนความคมชัด: | 1,000:1 (ประเภท) |
| อินเตอร์เฟซ: | Dual-channel LVDS (2 พิกเซล/นาฬิกา) | ไฟหลัง: | 50,000 ชม |
| การบริโภคพลังงาน: | 20.96W (LCD: 3.5W + แบ็คไลท์: 17.46W) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 500 cd/m2 LCD TFT อุตสาหกรรม,จอ LCD TFT อุตสาหกรรมขนาด 21.5 นิ้ว,จอ LCD TFT ช่วงอุณหภูมิกว้าง |
||
Ultra-Rugged 21.5" FHD TFT LCD สําหรับสภาพแวดล้อมที่สําคัญ
SFTO2150RX-7320AN ให้ความน่าเชื่อถือในระดับทหาร สําหรับระบบอุตสาหกรรมที่ต้องการผลงานภาพที่ไม่ยุ่งยากเครื่องแสดงแสงแดดนี้สามารถอ่านได้ดีเยี่ยมในการวินิจฉัยทางการแพทย์, การควบคุมทางอากาศและการดําเนินงานในทะเล
การ ออกแบบ ให้ เหมาะ กับ สถานการณ์ ที่ เหนื่อย
ความน่าเชื่อถือที่ได้รับการรับรอง (ตามมาตรฐาน IEC):
240 ชั่วโมง @ 85 °C / 85% RH การทํางาน
โชคความร้อน 100 จันทร์ (-30°C ∼60°C)
การป้องกัน ESD: ± 15kV (อากาศ) ± 8kV (สัมผัส)
การถ่ายภาพทางการแพทย์: เครื่องตรวจสอบการผ่าตัด, เครื่องคอนโซล MRI
เครื่องบิน: จอแสดงเครื่องบิน ระบบควบคุมการบิน
ทหารเรือ: สะพานการนําทาง, แผ่นห้องเครื่องจักร
อุตสาหกรรม 4.0: HMI สําหรับ CNC, โรบอติกส์, SCADA
สายงานของสหภาพยุโรป: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMC
การรับรองความปลอดภัย: UL 60601-1 (การแพทย์), DNV-GL (การเรือ)
การรับประกัน: การเปลี่ยนการทํางาน 1 ปี
HSF: การสร้างที่ไม่มีฮาโลเจน
ขอการปรับแต่ง
ติดต่อsales2@saef.com.cnสําหรับรุ่นที่ปิด IP65, ตัวเลือกสัมผัสแบบจุ หรือการออกแบบเบเซลที่กําหนดเอง
รายละเอียด
| รายการ | รายละเอียด | หน่วย |
| ขนาดหน้าจอที่ใช้งาน | 21.5 | นิ้ว |
| จํานวนพิกเซล | 1920 X 1080 | พิกเซล |
| พื้นที่แสดง | 476.64 (H) x 268.11 ((V) | mm |
| การเปิดเบเซล | 479.84 ((H) x 271.3 ((V) | mm |
| มิติการออกแบบ | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
| ความสว่าง สีขาว | 500 (ศูนย์กลาง 1 จุด,ประเภท) | cd/m2 |
| ความดันไฟเข้าของไฟฟ้า | 12 (ประเภท) | V |
| ความดันไฟฟ้า | 5.0 (ชนิด) | V |
| การบริโภคพลังงาน | รวม = 20.96 (ประเภท) | W |
| อัตราความแตกต่าง | 1000:1 | -- |
| เวลาตอบสนอง | 14 (ประเภท) ((G ถึง G) | ms |
| อุณหภูมิสี | TBD | K |
| น้ําหนัก | TBD ((ประเภท) | กิโลกรัม |
| อุณหภูมิการทํางาน | -30 ~ 80 | °C |
| อุณหภูมิในการเก็บ | -30 ~ 85 | °C |
คุณสมบัติทางแสง
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | ||
|
มุมมอง ระยะ |
ทิศทาง |
Θ3 |
CR > 10 |
85 | 89 | - | เดก | |
| Θ9 | 85 | 89 | - | เดก | ||||
|
สูง |
Θ12 | 85 | 89 | - | เดก | |||
| Θ6 | 85 | 89 | - | เดก | ||||
| อัตราความสว่าง สัดส่วนความแตกต่าง | CR |
Θ = 0 (กลาง) ปกติ การดู มุม |
450 | 500 | ||||
| การถ่ายทอดเซลล์ | Tr | - | 3.55 | - | % | |||
| ความเหมือนกันของแสงขาว | ΔY | 75 | 80 | - | % | |||
|
การพัฒนา สี |
สีขาว |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| วาย | 0.299 | 0.329 | 0.359 | - | ||||
|
สีแดง |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| รี | 0.320 | 0.350 | 0.380 | - | ||||
|
สีเขียว |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| กี | 0.590 | 0.620 | 0.650 | - | ||||
|
สีฟ้า |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| โดย | 0.02 | 0.05 | 0.08 | - | ||||
|
การตอบสนอง เวลา |
GTG | Tg | 14 | 25 | ms | |||
| คราสโตค | CT |
- |
- |
2.0 | % | |||
ลักษณะของไฟหลัง
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | |||
| สายไฟ LED สายไฟสตาร์ไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า | VPIN | 46.5 | 48.5 | 51.5 | V |
| สายไฟ LED สายไฟ LED | IPIN | --- | 360 | mA | |
| เวลาใช้งาน LED | LLED | 40000 | 50000 | --- | ชั่วโมง |
| การบริโภคพลังงาน | PBL | 17.46 | W | ||
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| Pใน ไม่ | สัญลักษณ์ | หน้าที่ |
| 1 | RXO0- | ข้อมูลการส่งลบของพิกเซล 0 (ODD) |
| 2 | RXO0+ | ข้อมูลการส่งทางบวกของพิกเซล 0 (ODD) |
| 3 | RXO1- | ข้อมูลการถ่ายทอดลบของพิกเซล 1 (ODD) |
| 4 | RXO1+ | ข้อมูลการส่งของพิกเซล 1 (ODD) |
| 5 | RXO2- | ข้อมูลการถ่ายส่งลบของ Pixel 2 (ODD) |
| 6 | RXO2+ | ข้อมูลการส่งของ Pixel 2 (ODD) |
| 7 | GND | พลังงานพื้นดิน |
| 8 | RXOC- | นาฬิกาส่งลบ (ODD) |
| 9 | RXOC+ | นาฬิกาส่งบวก (ODD) |
| 10 | RXO3- | ข้อมูลการส่งของ Pixel 3 (ODD) |
| 11 | RXO3+ | ข้อมูลการส่งของพิกเซล 3 (ODD) |
| 12 | RXE0- | ข้อมูลการถ่ายทอดลบของพิกเซล 0 (EVEN) |
| 13 | RXE0+ | ข้อมูลการส่งทางบวกของ Pixel 0 (EVEN) |
| 14 | GND | พลังงานพื้นดิน |
| 15 | RXE1- | ข้อมูลการถ่ายทอดลบของพิกเซล 1 (EVEN) |
| 16 | RXE1+ | ข้อมูลการส่งของพิกเซล 1 (EVEN) |
| 17 | GND | พลังงานพื้นดิน |
| 18 | RXE2- | ข้อมูลการส่งของ Pixel 2 (EVEN) |
| 19 | RXE2+ | ข้อมูลการส่งของพิกเซล 2 (EVEN) |
| 20 | RXEC | นาฬิกาส่งลบ (EVEN) |
| 21 | RXEC+ | นาฬิกาส่งบวก (EVEN) |
| 22 | RXE3- | ข้อมูลการถ่ายทอดของ Pixel 3 (EVEN) |
| 23 | RXE3+ | ข้อมูลการส่งของ Pixel 3 (EVEN) |
| 24 | GND | พลังงานพื้นดิน |
| 25 | NC | ไม่มีการเชื่อมต่อ ปินนี้ควรเปิด |
| 26 | NC | ไม่มีการเชื่อมต่อ ปินนี้ควรเปิด |
| 27 | NC | ไม่เชื่อมต่อ |
| 28 | VDD |
พลังงานไฟฟ้า: +5V |
| 29 | VDD | |
| 30 | VDD |

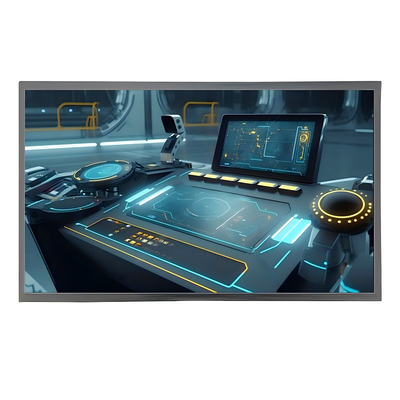

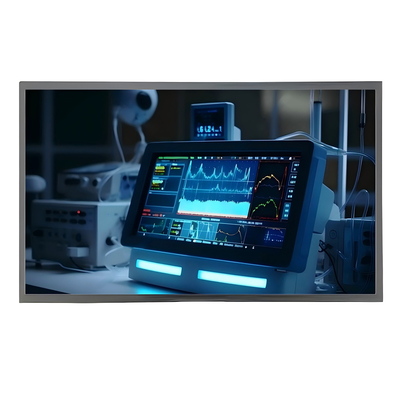

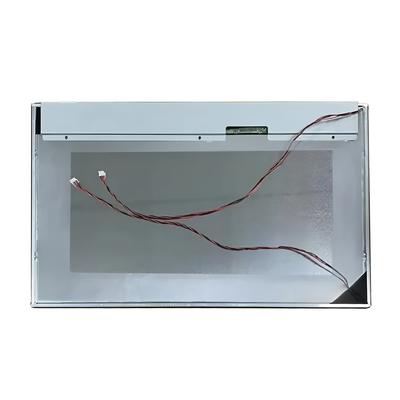

ภาพสินค้า
