รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SFTO560SH-7316AN | ขนาดหน้าจอ: | เส้นทแยงมุม 5.6 นิ้ว |
|---|---|---|---|
| การแก้ไข: | 640 × 480 พิกเซล (แถบ RGB) | ความสว่าง: | 250 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | เทคโนโลย: | tn tft, ส่งผ่าน |
| อินเตอร์เฟซ: | RGB ดิจิตอล 24 บิต | ไฟหลัง: | 15 LED |
| ดูทิศทาง: | 12 นาฬิกาที่เหมาะสมที่สุด | ประสิทธิภาพทางแสง: | 51.2% NTSC |
| พลังงานไฟฟ้า: | 3.3V ลอจิก + ไดรฟ์แรงดันคู่ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลแสดงผล LCD TFT,จอแสดงผลสำหรับอุตสาหกรรม 640x480,จอแสดงผล LCD TFT ขนาด 5.6 นิ้ว |
||
TFT LCD ขนาด 5.6" ประสิทธิภาพสูงสำหรับงานอุตสาหกรรม
SFTO560SH-7316AN มอบความน่าเชื่อถือที่ทนทานสำหรับระบบที่สำคัญต่อภารกิจ ออกแบบตามข้อกำหนด AT056TN52 V.3 TFT ขนาด 5.6 นิ้วเกรดอุตสาหกรรมนี้มี:
ข้อได้เปรียบทางเทคนิคที่สำคัญ
✅ การมองเห็นที่เพิ่มขึ้น
ความละเอียด 640x480 พร้อมตัวกรองแสงสะท้อน
ความสว่างสูง 250 cd/m² เพื่อให้อ่านได้กลางแดด
อัตราส่วนคอนทราสต์ 500:1 พร้อมมุมมองที่ดีที่สุด 12 นาฬิกา
✅ ความทนทานระดับอุตสาหกรรม
ทำงานที่อุณหภูมิสุดขั้ว (-20°C ~ +70°C)
ทนต่อแรงกระแทกทางกล 100G (ระยะเวลา 6ms)
การป้องกันฝุ่นเทียบเท่า IP50 ผ่านการก่อสร้างแบบปิดผนึก
✅ ออกแบบมาเพื่อความเสถียร
อินเทอร์เฟซ RGB 24 บิตพร้อมโหมดซิงค์ DE/HV
ระบบขับเคลื่อนแรงดันไฟฟ้าคู่ (VGH:15V, VGL:-12V)
การควบคุมทิศทางการสแกน (พิน L/R, U/D) เพื่อการติดตั้งที่ยืดหยุ่น
ความน่าเชื่อถือที่ได้รับการรับรอง
ผ่านการทดสอบด้านสิ่งแวดล้อมอย่างเข้มงวดตามมาตรฐานสากล:
96 ชั่วโมงที่อุณหภูมิสูง (70°C) และความชื้น (50°C/90%RH)
การเปลี่ยนแปลงอุณหภูมิ 20 รอบ (-30°C↔80°C)
การป้องกัน ESD: ±8kV (อากาศ), ±4kV (สัมผัส)
การปฏิบัติตามข้อกำหนดระดับโลก
เป็นไปตามข้อกำหนด ROHS 2011/65/EU และ REACH SVHC
บรรจุภัณฑ์เป็นไปตามแนวทาง 94/62/EC
เข้ากันได้กับบัดกรีแบบ Pb-free (Sn96.3-Ag3.3-Cu0.4)
การใช้งาน
ระบบอัตโนมัติทางอุตสาหกรรม: แผง HMI, อินเทอร์เฟซ PLC
อุปกรณ์ทางการแพทย์: จอภาพผู้ป่วย, การวินิจฉัยแบบพกพา
ระบบขนส่ง: จอแสดงผลควบคุมรถไฟ, อุปกรณ์การบิน
อุปกรณ์ทดสอบ: เครื่องมือวัดภาคสนาม, เครื่องสแกนแบบมือถือ
ขอการปรับแต่ง
ติดต่อ sales2@saef.com.cn สำหรับรุ่นที่ปิดผนึก IP65, ตัวเลือกหน้าจอสัมผัสแบบ capacitive หรือการออกแบบขอบแบบกำหนดเอง
ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
| ขนาดหน้าจอ (แนวทแยง) | 5.6” |
| ประเภท LCD | TN TFT |
| โหมดการแสดงผล | Transmissive / ปกติสีขาว |
| ความละเอียด | 640 RGB x 480 |
| ทิศทางการมอง | 12 นาฬิกา |
| ทิศทางการกลับสีเทา | 6 นาฬิกา |
| โครงร่างโมดูล | 126.5(H) x 100(V) x 5.7(T) (หมายเหตุ 1) |
| พื้นที่ใช้งาน | 112.896(H) x84.672(V) |
| ขนาดพิกเซล | 58.8*3 x 176.4 |
| การจัดเรียงพิกเซล | RGB |
| การเคลือบผิวโพลาไรเซอร์ | ป้องกันแสงสะท้อน |
| IC ไดรเวอร์ | ILI6192A-01&ILI5481A |
| สีที่แสดง | 16.7M |
| อินเทอร์เฟซ | อินเทอร์เฟซ 24 บิต-RGB |
| มีหรือไม่มีแผงสัมผัส | ไม่มี |
| อุณหภูมิในการทำงาน | -20～70 |
| อุณหภูมิในการจัดเก็บ | -30～80 |
| น้ำหนัก | 100 |
ลักษณะทางแสง
| รายการ | สัญลักษณ์ | เงื่อนไข | ข้อมูลจำเพาะ | หน่วย | |||
| ต่ำสุด | ทั่วไป | สูงสุด | |||||
|
ความสว่างเมื่อเปิด TFT( If =20mA/LED) |
Lv |
ปกติ มุมมอง θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
| อัตราส่วนคอนทราสต์ (ดู 6.3) | CR | 600 | 1000 | - | |||
|
เวลาตอบสนอง (ดู 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| สีขาว | XW | 0.25 | 0.30 | 0.35 | |||
| YW | 0.26 | 0.31 | 0.36 | ||||
|
มุมมอง (ดู 6.4) |
แนวนอน | θX+ |
Center CR≥10 |
60 | 70 | - |
องศา |
| θX- | 60 | 70 | - | ||||
| แนวตั้ง | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| อัตราส่วน NTSC (Gamut) | - | 51.2 | - | % | |||
ลักษณะแบ็คไลท์
| รายการ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย |
| แรงดันไฟฟ้าแบ็คไลท์ | VLED | Ta=25 ºC, IF=20mA/LED | - | 9.3 | - | V |
| กระแสไฟแบ็คไลท์ | ILED | Ta=25 ºC, VF=3.1V/LED | - | 100 | - | mA |
| การกระจายพลังงาน | PD | - | 930 | - | mW | |
| ความสม่ำเสมอ | Avg | 75 | 80 | - | % | |
| อายุการใช้งาน LED (25℃) | - | 20000 | 30000 | - | ชม. | |
| วิธีการขับเคลื่อน | กระแสคงที่ | |||||
| การกำหนดค่า LED | LED สีขาว 15 ดวง (LED 3 ดวงในหนึ่งสตริงและ 5 กลุ่มแบบขนาน) | |||||
ขนาดภายนอก
คำจำกัดความของพินอินเทอร์เฟซ
| หมายเลขพิน | สัญลักษณ์ | I/O | ฟังก์ชัน |
| 1 | VLED+ | P | พลังงานสำหรับขั้วบวกแบ็คไลท์ LED |
| 2 | VLED+ | P | พลังงานสำหรับขั้วบวกแบ็คไลท์ LED |
| 3 | VLED- | P | พลังงานสำหรับขั้วลบแบ็คไลท์ LED |
| 4 | VLED- | P | พลังงานสำหรับขั้วลบแบ็คไลท์ LED |
| 5 | GND | P | กราวด์พลังงาน |
| 6 | VCOM | I | อินพุต VCOM |
| 7 | VCC | P | แหล่งจ่ายไฟสำหรับวงจรดิจิทัล |
| 8 | MODE | I | การควบคุมโหมด DE หรือ HV |
| 9 | DE | I | เปิดใช้งานข้อมูล |
| 10 | VS | I | อินพุตสัญญาณ Vsync |
| 11 | HS | I | อินพุตสัญญาณ Hsync |
| 12 | B7 | I | อินพุตข้อมูลสีน้ำเงิน (MSB) |
| 13 | B6 | I | อินพุตข้อมูลสีน้ำเงิน |
| 14 | B5 | I | อินพุตข้อมูลสีน้ำเงิน |
| 15 | B4 | I | อินพุตข้อมูลสีน้ำเงิน |
| 16 | B3 | I | อินพุตข้อมูลสีน้ำเงิน |
| 17 | B2 | I | อินพุตข้อมูลสีน้ำเงิน |
| 18 | B1 | I | อินพุตข้อมูลสีน้ำเงิน |
| 19 | B0 | I | อินพุตข้อมูลสีน้ำเงิน (LSB) |
| 20 | G7 | I | อินพุตข้อมูลสีเขียว (MSB) |
| 21 | G6 | I | อินพุตข้อมูลสีเขียว |
| 22 | G5 | I | อินพุตข้อมูลสีเขียว |
| 23 | G4 | I | อินพุตข้อมูลสีเขียว |
| 24 | G3 | I | อินพุตข้อมูลสีเขียว |
| 25 | G2 | I | อินพุตข้อมูลสีเขียว |
| 26 | G1 | I | อินพุตข้อมูลสีเขียว |
| 27 | G0 | I | อินพุตข้อมูลสีเขียว (LSB) |
| 28 | R7 | I | อินพุตข้อมูลสีแดง (MSB) |
| 29 | R6 | I | อินพุตข้อมูลสีแดง |
| 30 | R5 | I | อินพุตข้อมูลสีแดง |
| 31 | R4 | I | อินพุตข้อมูลสีแดง |
| 32 | R3 | I | อินพุตข้อมูลสีแดง |
| 33 | R2 | I | อินพุตข้อมูลสีแดง |
| 34 | R1 | I | อินพุตข้อมูลสีแดง |
| 35 | R0 | I | อินพุตข้อมูลสีแดง (LSB) |
| 36 | GND | P | กราวด์พลังงาน |
| 37 | DCLK | I | นาฬิกาตัวอย่าง |
| 38 | GND | P | กราวด์พลังงาน |
| 39 | L/R | I | เลือกทิศทางการสแกนจากซ้ายไปขวา |
| 40 | U/D | I | เลือกทิศทางการสแกนขึ้นหรือลง |
| 41 | VGH | I | พลังงานบวกสำหรับไดรเวอร์สแกน |
| 42 | VGL | I | พลังงานลบสำหรับไดรเวอร์สแกน |
| 43 | AVDD | P | แหล่งจ่ายไฟสำหรับวงจรอนาล็อก |
| 44 | RESET | I | รีเซ็ต |
| 45 | POL | O | เลือกขั้วสำหรับสัญญาณควบคุมการกลับด้านของเส้น |
| 46 | VCOM | I | อินพุต VCOM |
| 47 | NC | - | ไม่มีตัวเชื่อมต่อ |
| 48 | NC | - | ไม่มีตัวเชื่อมต่อ |
| 49 | NC | - | ไม่มีตัวเชื่อมต่อ |
| 50 | NC | - | ไม่มีตัวเชื่อมต่อ |

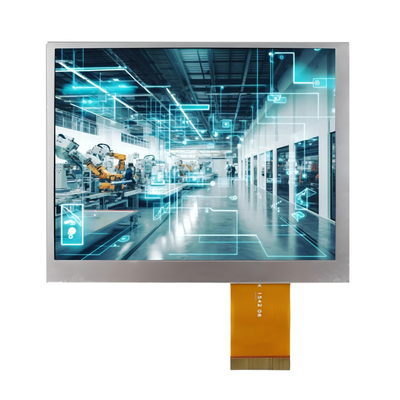

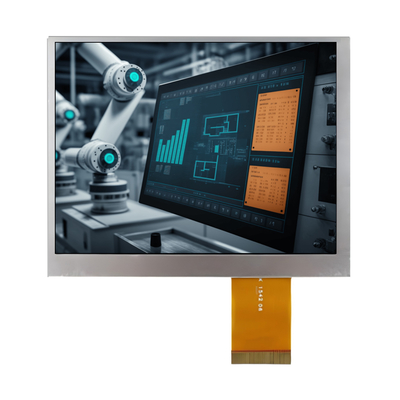

รูปภาพสินค้า
