รายละเอียดสินค้า:
|
| สินค้า: | 2.8 นิ้ว TFT LCD | การแก้ไข: | 480 x 640 （VGA) |
|---|---|---|---|
| สี: | 262K | ประเภทการแสดงผล: | IPS TFT จอแอลซีดี |
| อินเตอร์เฟซ: | RGB | มุมมอง: | 80°/80°/80°/80° (ซ้าย/ขวา/U/D) |
| ไอซีไดร์เวอร์: | ST7701S | ความสามารถในการอ่านแสงแดด: | ใช่ |
| ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) | การใช้งาน: | HMI อุตสาหกรรม อุปกรณ์กลางแจ้ง |
| อายุการใช้งานของไฟหลัง: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT ที่สามารถดูแสงอาทิตย์ได้,โมดูลจออุตสาหกรรม 480x640,1000 นิต TFT LCD Display |
||
| รายการ | รายละเอียด | หน่วย |
| ขนาดจอ | 20.8 นิ้ว | กลม |
| จํานวนพิกเซล | 480RGB ((H) x640 ((V) | พิกเซล |
| พื้นที่แสดง | 43.2 ((H) x57.6 ((V) | mm |
| พิกเซลปิช | 0.09 ((H) x0.09 ((V) | mm |
| มิติการออกแบบ | 46.2x65.2x2.3±02 | mm |
| การจัดวางพิกเซล | สายตั้ง RGB | ―― |
| โหมดการแสดง | ปกติเป็นสีดํา | ―― |
| ทิศทางการดู | ทั้งหมด | ―― |
| แสดงสี | 262K | ―― |
| ความสว่าง ((cd/m2) | 1100 | นิต |
| อัตราความแตกต่าง | 1200:1 | ―― |
| อินเตอร์เฟซ | RGB | |
| ไฟหลัง | ประเภทไฟข้าง LED | ―― |
| ไดรฟ์ IC | ST7701S | |
| อุณหภูมิการทํางาน | -20~70 | °C |
| อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
จอ LCD TFT ความสว่างสูง 1000 นิท ขนาด 2.8 นิ้ว เป็นทางออกที่ดีที่สุดสําหรับมืออาชีพที่ต้องการจอที่มีพลังงาน ทันสมัย และมีประสิทธิภาพสูงสูงอุปกรณ์ของคุณด้วยความสว่างและความชัดเจนที่ไม่มีคู่แข่งและตอบสนองการใช้งานที่หลากหลายจากอุตสาหกรรมไปยังอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | หน้าที่ |
| 1 | LEDA | ไฟหลัง LED ((แคโทด) |
| 2 | LEDK | ไฟหลัง LED ((แคโทด) |
| 3 | GND | ดิน |
| 4 | VDD | พลังงานไฟฟ้า 2.8 ~ 3.3V |
| 5 | GND | ดิน |
| 6 | กําหนดใหม่ | กําหนดการเข้าใหม่ |
| 7 | GND | ดิน |
| 8 ~ 25 | DB17 ~ DB0 | การใส่ข้อมูลสีฟ้า RGB |
| 26 | GND | ดิน |
| 27 | SDA | นาฬิกาอินเตอร์เฟซ SPI |
| 28 | SCL | นาฬิกาอินเตอร์เฟซ SPI |
| 29 | CS | ชิปเลือก pin input |
| 30 | HSYNC | สัญลักษณ์ปรับเปลี่ยนสายสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 31 | HSYNC | สัญญาณปะสมกรอบสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 32 | PCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 33 | DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 34 | GND | ดิน |
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | - | - | - | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
หน่วยไฟหลัง (GND=0V)
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 45 | 60 | mA |
| โลเตจ LED | VL | - | 11.2 | 13.6 | V |
| ระยะเวลาใช้งาน LED | นาที | 40000 | - | - | ชั่วโมง |
รายละเอียดออปติก
| รายการ | สัญลักษณ์ | สภาพ | นาที | ประเภท | แม็กซ์ | หน่วย | |
| ความสว่างสีขาว (กลาง) | Lv |
Θ=0 ปกติ การดู มุม IBL=80mA |
1000 | 1100 | -- | cd/m2 | |
| เวลาตอบสนอง | Tr+Tf | -- | 35 | 40 | ms | ||
| อัตราความแตกต่าง | CR | 900 | 1200 | -- | -- | ||
|
สี สี (CIE1931) |
สีขาว |
Wx | 0.278 | 0.308 | 0.338 | ||
| วาย | 0.309 | 0.339 | 0.369 | ||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
-- | 80 | -- | |
| ΘR | -- | 80 | -- | ||||
|
Ver |
ธ | -- | 80 | -- | |||
| ΘD | -- | 80 | -- | ||||
| ความสอดคล้องความสว่าง | ค่าเฉลี่ย | Θ=0 | 80 | 90 | -- | % | |
| สี Gamut | NTSC | Θ=0 | 65 | 70 | -- | % | |

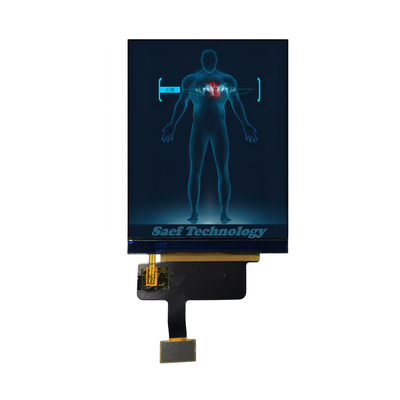

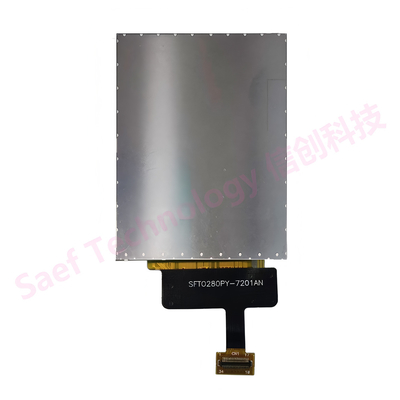

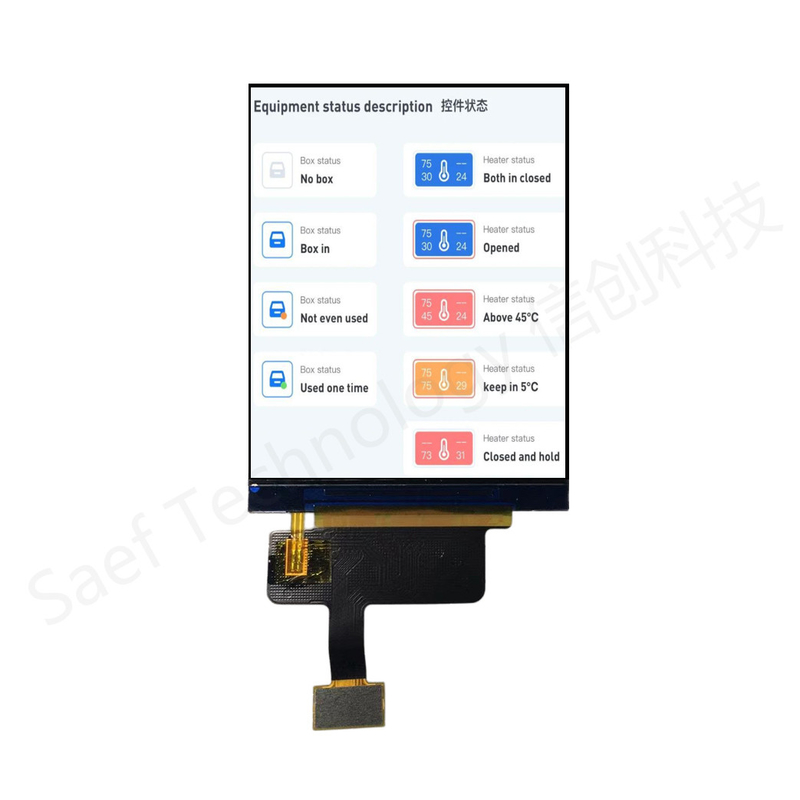

ภาพสินค้า
