รายละเอียดสินค้า:
|
| สินค้า: | 2.0 "TFT LCD | เทคโนโลยีการแสดง: | IPS ทุกมุมมอง |
|---|---|---|---|
| การแก้ไข: | 240x320 จุด | อินเตอร์เฟซ: | 8 บิตขนาน |
| หมายเลขพิน: | 22 ปิน | การเชื่อมต่อ: | zif (ปรับแต่งได้) |
| ความส่องสว่างของพื้นผิว: | 400 ซีดี/ตร.ม | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อัตราส่วนความคมชัด: | 800 : 1 | สี: | 262K |
| การรับประกัน: | 1 ปี | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ LCD ขนาด 240x320 tft,โมดูลจอ LCD TFT ขนาด 400 นิต,อุปกรณ์ IoT โมดูลจอ TFT-LCD |
||
เกี่ยวกับสินค้านี้ จอ LCD IPS TFT ขนาด 2 นิ้ว: SFTO200JY-7251AN
ยกระดับโครงการ IoT ของคุณด้วยโครงการ IPS TFT-LCD Display Module ความสว่างสูง 2 นิ้วจอคอมแพคต์นี้มีความละเอียด 240x320 พิกเซลส่งภาพที่น่าทึ่งและสีสันที่สดใส ที่ทําให้ความคิดของคุณมีชีวิต
คุณลักษณะและประโยชน์สําคัญ:
การใช้งาน:
ทําไมต้องเลือกโหมดการแสดงสินค้าของเรา
จอจอไฟฟ้า IPS TFT-LCD ความสว่างสูง 2 นิ้วของเราถูกสร้างขึ้นเพื่อการทํางาน ทนทาน และยืดหยุ่นใช้พลังของความชัดเจนทางสายตาและการออกแบบที่หลากหลายเพื่อเสริมการปฏิสัมพันธ์ของผู้ใช้งานในแอพลิเคชั่น IoT ของคุณด้วยลักษณะที่น่าเชื่อถือและการบูรณาการที่ง่ายต่อผู้ใช้ คุณสามารถมุ่งเน้นในสิ่งที่สําคัญที่สุด
สั่งของตัวเองวันนี้!
เปลี่ยนแปลงโครงการอุปกรณ์ IoT ของคุณด้วยการแก้ไขจอสุดยอด สั่งโมดูลจอ IPS TFT-LCD ความสว่างสูง 2 นิ้ว วันนี้และประสบการณ์การผสมผสานที่สมบูรณ์แบบของคุณภาพ, ผลงานและความคุ้มค่ามีให้ส่งทั่วสหรัฐอเมริกาแล้ว
รายละเอียดสินค้า
| รายการ | รายละเอียด |
| โหมดการแสดง | ปกติเป็นสีดํา ส่งสัญญาณ |
| ทิศทางการดู | ทั้งหมด |
| สี | 262K |
| ไดรฟ์ IC | ST7789P3 |
| ประเภทอินเตอร์เฟซ | 4Wire SPI |
| ขนาดของรูป | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD พื้นที่ทํางาน LCD | 30.60 ((W) x 40.80 ((H) |
| การแก้ไข | 240 RGB ((H) x 320 ((V) |
| พิกเซลปิช | 0.1275 ((W) x 0.1275 ((H) |
| พื้นที่ Brightnes | 400 นิท |
มิติทางกล
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
60 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
30000 | 40000 |
-- |
ชั่วโมง |
การนิยาม Pin อินเตอร์เฟซ
|
ปิน ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | LED+ | อานอดของแสงเบื้องหลัง |
| 2 | LED | คาโทดของไฟหลัง |
| 3-4 | NC | |
| 5 | IOVCC | พลังงานไฟฟ้าสําหรับอินเตอร์เฟส ((1.8V-3.3V) |
| 6 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 7-14 | DB7-DB0 | การเข้า / การออกข้อมูลคู่กัน |
| 15 | RD |
อ่านเปิดใน 8080 MCU อินเตอร์เฟซขนาน |
|
16 |
WR |
เขียนเปิดในอินเตอร์เฟซปาเลล แสดงข้อมูล / ปินการเลือกคําสั่งใน 4 เส้นอินเตอร์เฟซลําดับ |
|
17 |
RS |
เลือกปิน RS= ราคา 1 ราคา: แสดงข้อมูล RS= ราคา 0 ราคา: ข้อมูลคําสั่ง |
| 18 | CS |
ชิปเลือกปิน (LoSw) |
| 19 | TE | สัญญาณผลการฉีกใช้ในการร่วมกัน MCU เพื่อกรอบความทรงจํา |
| 20 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 21 | SDA | การเข้า / การออกข้อมูลลําดับ |
| 22 | GND | ดิน |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย |
|
การถ่ายทอด (ไม่ใช้น้ํายา Polarizer) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
การถ่ายทอด (มี โปแลริเซอร์) |
T ((%) |
- |
- |
(12.20) |
- |
% |
| อัตราความแตกต่าง | CR |
Θ=0 การดูปกติ มุม |
640 | 800 |
- |
- |
| เวลาตอบสนอง | TR +TF |
- |
30 | 40 |
msec |
|
| สี Gamut | S(%) | 54 | 60 |
- |
% |

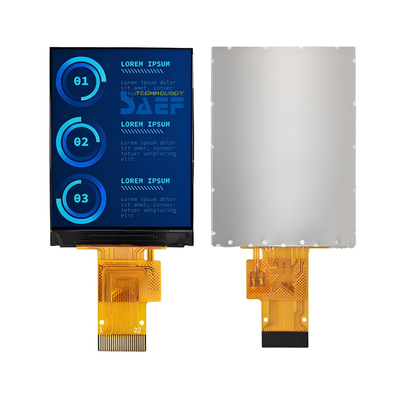

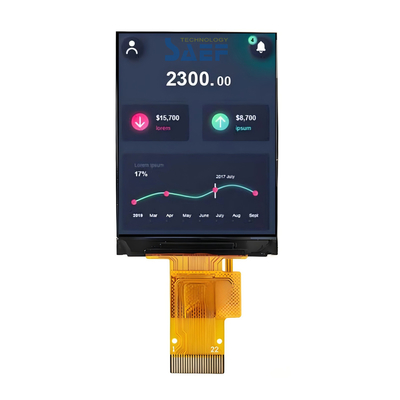

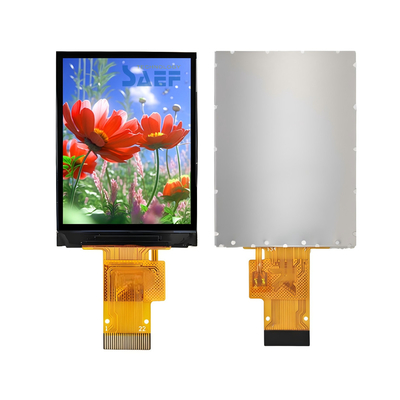

ภาพสินค้า
ตัวเลือกเพิ่มเติม: SPI Interface (รุ่น:SFTO200JY-7250AN)
