รายละเอียดสินค้า:
|
| สินค้า: | 2หน้าจอ TFT ขนาด.2 นิ้ว | การแก้ไข: | 200x480 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | มิปิ | หมายเลขพิน: | 20 พิน |
| การเชื่อมต่อ: | ZIF | ความส่องสว่างของพื้นผิว: | 500 ซีดี/ตร.ม |
| ไอซีไดร์เวอร์: | ST7797 | อุณหภูมิในการทำงาน。: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 500 นิต TFT LCD Display,2จอ LCD TFT ขนาด.2 นิ้ว,จอ LCD ขนาด 200x480 TFT |
||
ข้อมูลทั่วไป
| รายการ | เนื้อหา | หน่วย |
| ประเภท LCD | 16.7M สี TFT TRANSMINVIE | / |
| ความยาวทางด้านขั้ว | 2.2 | นิ้ว |
| ทิศทางการดูที่แนะนํา | ฟรี | ชั่วโมง |
| การจัดเรียงจุด | 200 ((R.G.B) * 480 | จุด |
| ขนาดโมดูล (W*H*T) | 23.72*57.79*2.0+/-0.1 | mm |
| พื้นที่ชม (W*H) |
-- |
mm |
| พื้นที่ทํางาน (W*H) | 21.72*5242 | mm |
| ขนาดพิกเซล (W*H) | 0.1086*01092 | mm |
| ประเภทไฟหลัง | LED (สีขาว 4*LED) | / |
| ไดรฟ์ IC | ST7797 | / |
| ประเภทอินเตอร์เฟซ | อินเตอร์เฟซ MIPI | / |
การวาดเครื่องกล
การนิยาม Pin อินเตอร์เฟซ
|
พิน เลข |
สัญลักษณ์ |
I/O |
คําอธิบาย |
| 1 | GND | P | ดิน |
| 2 | TP_VDD | P | CTP พลังงานอานาล็อก |
| 3 | TP_SCL | ฉัน | นาฬิกาลําดับ I2C |
| 4 | TP_SDA | ฉัน | ข้อมูลลําดับ I2C |
| 5 | TP_RST | ฉัน | CTP RESET TERMINAL ACTVE ราคา L ราคา |
| 6 | TP_INT | O | ภายนอกสับสน INT ให้กับเจ้าภาพ มันทํางานต่ําเมื่อนิ้วสัมผัสบนจอ |
| 7 | NC | - | - |
| 8 | GND | P | ดิน |
| 9 | MIPI-D1N | ฉัน | สัญญาณข้อมูลความแตกต่างของอินเตอร์เฟซ MIPI |
| 10 | MIPI-D1P | ฉัน | สัญญาณข้อมูลความแตกต่างของอินเตอร์เฟซ MIPI |
| 11 | GND | P | ดิน |
| 12 | MIPI-CN | ฉัน | สัญญาณนาฬิกาความแตกต่างของอินเตอร์เฟซ MIPI |
| 13 | MIPI-CP | ฉัน | สัญญาณนาฬิกาความแตกต่างของอินเตอร์เฟซ MIPI |
| 14 | GND | P | ดิน |
| 15 | VCI | P | พลังงานไฟฟ้าสําหรับ Analog ภายใน |
| 16 | IOVCC | P | การให้พลังงานต่อ I/O ภายใน |
| 17 | กําหนดใหม่ | ฉัน | กําหนดปินสัญญาณใหม่ |
| 18 | GND | P | ดิน |
| 19 | LEDK | P | พลังงานไฟฟ้า การเข้าคาโทดสําหรับแสงเบื้องหลัง |
| 20 | LEDA | P | พลังงานไฟฟ้า การเข้าแอโนด์สําหรับแสงเบื้องหลัง |
อัตราการเรตติ้งสูงสุด
| ปริมาตร |
สัญลักษณ์ |
นาที |
แม็กซ์ |
หน่วย |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH | / | 90% ((Max60.C) | RH |
| โลตติจ์พลังงาน | VCI | - 03 | 4.6 | V |
คุณลักษณะ DC
| ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
| โลแกนไฟฟ้าสําหรับโลแกน | VCI | 2.65 | 2.8 | 3.3 | V |
| พลังงานไฟฟ้า I/O | IOVCC | 1.65 | 1.8 | 3.3 | V |
| กระแสไฟเข้า | อีด |
- |
TBD | TBD | mA |
| ความดันทางเข้า H H ระดับ | HIV | 0.7*IOVCC |
- |
IOVCC | V |
| ความดันทางเข้า | VIL | 0 |
- |
0.3*IOVCC | V |
| ความกระชับกําลังการออก H H ระดับ | VOH | 0.8*IOVCC |
- |
IOVCC | V |
| ความดันการออก ต่ํา L | VOL | 0 |
- |
0.2*IOVCC | V |
ลักษณะของไฟหลัง
| รายการ |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
สภาพ |
| ความดันด้านหน้า | Vf | 2.9 | 3.1 | 3.3 | V | If= 80mA |
| BL ความสว่าง | Lv | - | - | - | cd/m2 | |
| ความเหมือนกันของไฟหลัง | ไม่น้อยกว่า 80% | |||||
| จํานวน LED LED |
- |
4 | ชิ้น | |||
| โหมดการเชื่อมต่อ | S/P/M | ในขณะเดียวกัน |
- |
|||
คุณสมบัติทางแสง
| รายการ |
สัญลักษณ์ |
สภาพ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
|
|
ความสว่างของผิว LCM |
Lv | -- | 470 | 570 | -- | cd/m2 | |
| อัตราความแตกต่าง | CR | -- | 900 | 1000 | -- | -- | |
| เวลาตอบสนอง | Tr+Tf | -- | -- | 35 | 40 | msec | |
| สายสี | S(%) | -- | -- | -- | % | ||
|
มุมมอง |
Ver+Hor |
CR?? 10 |
-- | 160 | -- |
ก |
|

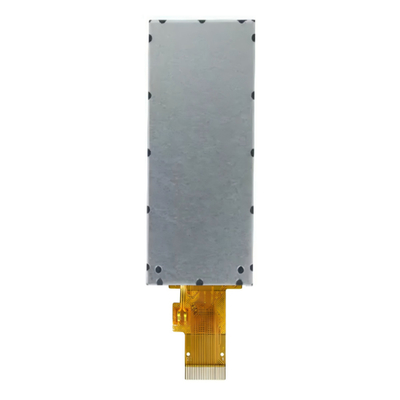

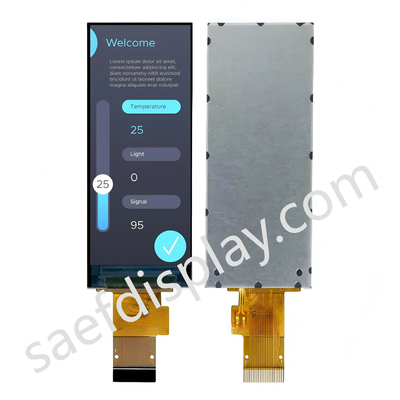

ภาพสินค้า
