รายละเอียดสินค้า:
|
สินค้า: | จอแสดงผล TFT ขนาด 2.4 นิ้ว | การแก้ไข: | 240*320 |
---|---|---|---|
หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน | ดูทิศทาง: | IPS ทุกมุมมอง |
อินเตอร์เฟซ: | มจร | หมายเลขพิน: | 25 พิน |
การเชื่อมต่อ: | การบัดกรี | ความส่องสว่างของพื้นผิว: | 250 ซีดี/ตร.ม |
ไอซีไดร์เวอร์: | ST7789V | อายุการใช้งาน LED: | 40,000 ชม |
การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ||
เน้น: | โปรแกรมการแสดงภาพ LCD 240x320,อินเตอร์เฟซ MCU TFT LCD Display,2จอ LCD TFT ขนาด.4 นิ้ว |
การวาดเครื่องกล
การนิยาม Pin อินเตอร์เฟซ
ไม่ | PIN NAME | I/O | คําอธิบาย |
1 | LED_K | O | แคทโดด LED |
2 | LED_A | O | แอนโด LED |
3 | GND | ฉัน | ดิน |
4 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
5 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
6 | FMARK | O | ปิ้นออกอิฟเฟ็คตี้แชร์ |
7 | /CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
8 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
9 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
10 | /WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
11 | /RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
12 | GND | ฉัน | ดิน |
13-20 | DB7-DB0 | I/O | แสดงข้อมูล I/O |
21 | GND | ฉัน | ดิน |
22 | XR | O | ปินพานิลสัมผัส |
23 | YD | O | ปินพานิลสัมผัส |
24 | XL | O | ปินพานิลสัมผัส |
25 | YU | O | ปินพานิลสัมผัส |
ขั้นต่ําสูงสุด
รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
ความดันการเข้า | ไวน์ | VDD + 03 | V |
อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณลักษณะ DC
รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ลักษณะของไฟหลัง
รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
กระแสไฟฟ้า | ถ้า | - | 80 | - | mA | - |
ความดันกลับ | Vr | - | - | 5 | V | - |
การสูญเสียพลังงาน | Pd | - | - | mW | - | |
ความเข้มแสงสําหรับ LCM |
- |
- | 250 | - | Cd/m2 | If=80mA |
ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=80 mA |
คุณสมบัติทางแสง
ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | |||
นาที | แบบ | แม็กซ์ | ||||||
1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | |
2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | |
3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 250 | - | - | |
4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 80 | - | กรด |
θL | - | 80 | - | |||||
เวอร์ | Θ+ | - | 80 | - | ||||
ธ- | - | 80 | - |

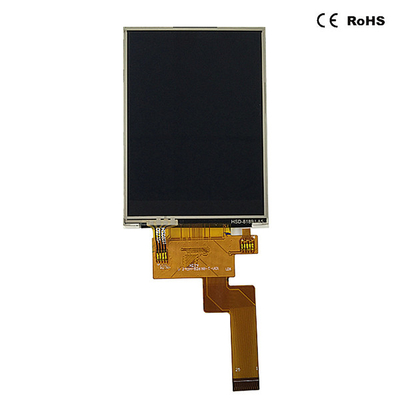

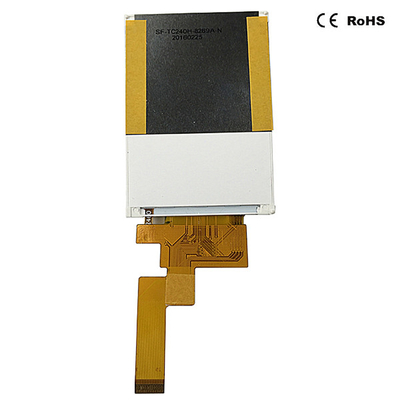

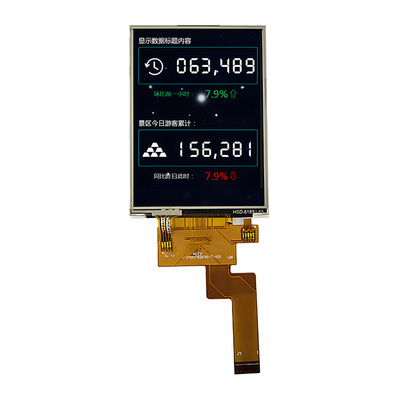

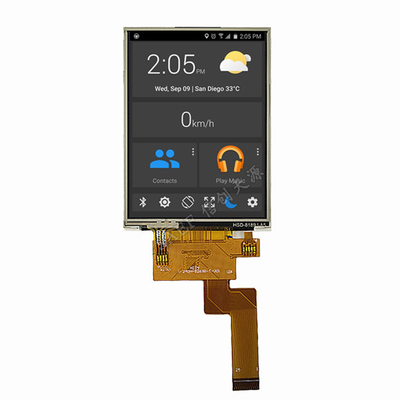

2.4 นิ้ว TFT LCD Display การวาดภาพการแสดงผลิตภัณฑ์จริง
