รายละเอียดสินค้า:
|
| สินค้า: | 2.9 นิ้ว E-ink E-paper จอแสดง | การแก้ไข: | ความละเอียด 296 x 128 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | อีพีดีเอเอ็ม | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 36.7(ส)×79.0(วี)×1.2(ล) (มม.) | พื้นที่ทํางาน: | 29.056 ((H) × 66.896 ((V) (มม) |
| สนามพิกเซล: | 0.227×0.226 (มิลลิเมตร) | อุณหภูมิในการทำงาน: | 0°C ถึง +50°C |
| อุณหภูมิในการจัดเก็บ: | -25°C ถึง +70°C | สี: | ดำและขาว |
| หมายเลขพิน: | 24 พิน | อินเตอร์เฟซ: | มจร |
| อินพุตปัจจุบัน: | 3.1 มิลลิแอมป์ | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 2 สี E-Ink E-Paper,SPI MCU E-Ink E-Paper,296 X 128 E-Ink E-Paper กระดาษ |
||
** ดาวน์โหลดใบข้อมูล **
SFEPD290QXBW-7236AN รายละเอียด.pdf
รายการผลิตภัณฑ์มาตรฐาน EPD.pdf
เกี่ยวกับรายการนี้ SFEPD290QXBW-7236AN
สัมผัสความเป็นมาของเทคโนโลยีการแสดงภาพด้วยโมดูลการแสดงภาพ E-Paper ขนาด 2.9 นิ้ว ที่มีจอ E-Ink สีดําและขาวที่น่าทึ่ง มีความละเอียด 296 x 128 พิกเซลโมดูล E-Paper ที่นวัตกรรมนี้ถูกออกแบบมาสําหรับการใช้งานที่ต้องการการใช้พลังงานที่ต่ําและความสามารถในการอ่านที่ดีเยี่ยมในสภาพสภาพแสงที่แตกต่างกันทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับเครื่องอ่านอีเลคเตอร์, ใบสติ๊กเลคเตอร์ และโครงการ IoT
รายละเอียดการแสดง
เทคโนโลยีการแสดง:
อินเตอร์เฟซและความเชื่อมต่อ:
การออกแบบและความทนทาน:
การใช้งาน:
เหมาะสําหรับการใช้ในแอพลิเคชั่น เช่น เติบประสานชั้น, เครื่องมืออุตสาหกรรม, อุปกรณ์บ้านฉลาด, และเครื่องอ่านอิเล็กทรอนิกส์, ที่ต้องการจอที่ชัดเจนและใช้พลังงานต่ํา
ลักษณะอื่น ๆ:
ช่องจอ E-Paper E-Ink ขนาด 2.9 นิ้วนี้เป็นตัวเลือกที่ดีสําหรับการใช้งานที่มีความสามารถในการอ่าน การใช้พลังงานต่ํา และความทนทานเป็นสิ่งสําคัญด้วยความสามารถในการอัพเดทเร็วและการออกแบบที่หลากหลาย, มันเหมาะสําหรับอุปกรณ์และสภาพแวดล้อมที่หลากหลาย
ภาพวาดสินค้า
การนิยาม Pin อินเตอร์เฟซ
| ไม่ ไม่ | ชื่อ | I/O | คําอธิบาย | คําสังเกต |
| 1 | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | เปิดไว้ | |
| 2 | เยอรมันใต้ | O | N-Channel MOSFET การควบคุมการขับเคลื่อนประตู | |
| 3 | RESE | ฉัน | หน่วยปรับปัจจุบันสําหรับวงจรควบคุม | |
| 4 | NC | NC | ไม่เชื่อมต่อกับปิน NC อื่น ๆ | เปิดไว้ |
| 5 | VSH2 | C | สิทธิบวก แหล่งขับเคลื่อนแรงดัน ((แดง) | |
|
6 |
TSCL |
O |
ปินนี้คือ อินเตอร์เฟซ I2C กับเซ็นเซอร์อุณหภูมิดิจิตอล ปินนาฬิกา จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: VSS |
|
|
7 |
TSDA |
I/O |
ปินนี้คือ อินเตอร์เฟซ I2C กับปินข้อมูลเซ็นเซอร์อุณหภูมิดิจิตอล จําเป็นต้องใช้ตัวต่อต้านภายนอกในการเชื่อมต่อกับ I2C slave เมื่อไม่ใช้งาน: VSS |
|
| 8 | BS1 | ฉัน | พินการเลือก Bus Interface | |
| 9 | บังคับ | O | ปินออกของสถานะที่ว่าง | |
| 10 | RST# | ฉัน | กําหนดการเข้าสัญญาณใหม่ | |
| 11 | D/C# | ฉัน | ข้อมูล / ปินควบคุมการควบคุม | |
| 12 | CS# | ฉัน | ชิปเลือก pin input | |
| 13 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) | |
| 14 | SDA | I/O | ปินข้อมูลลําดับ (SPI) | |
| 15 | VDDIO | P | พัสดุพลังงานสําหรับปินโลจิกอินเตอร์เฟซ มันควรถูกเชื่อมต่อกับ VCI | |
| 16 | VCI | P | พลังงานสําหรับชิป | |
| 17 | VSS | P | ดิน | |
|
18 |
VDD |
C |
Core logic power pin VDD สามารถควบคุมภายในจาก VCI. | |
| 19 | VPP | P | เพื่อทดสอบ | |
| 20 | VSH1 | C | ความเข้มข้นแรงขับเคลื่อนแหล่งบวก | |
| 21 | VGH | C | ปิ้นไฟฟ้าสําหรับความแรงกระตุ้นการขับเคลื่อน Positive Gate และ VSH1 | |
| 22 | VSL | C | ความดันขับเคลื่อนที่แหล่งลบ | |
| 23 | VGL | C | ปิ้นไฟฟ้าสําหรับความดันขับเคลื่อนประตูลบ VCOM และ VSL | |
| 24 | VCOM | C | ความดันขับเคลื่อน VCOM |
ค่าเรทสูงสุด
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย |
| โลจิกสตริ่งไฟฟ้า | VCI | -0.5 ถึง +60 | V |
| โลจิก ความดัน input | VIN | -0.5 ถึง VCI +05 | V |
| โลจิก ความดันออก | VOUT | -0.5 ถึง VCI +05 | V |
| ระยะอุณหภูมิทํางาน | TOPR | 0 ถึง +50 | oC |
| ระยะอุณหภูมิเก็บ | TSTG | -25 ถึง +70 | oC |
| อุณหภูมิการเก็บรักษาที่ดีที่สุด | TSTGo | 23±2 | oC |
| ความชื้นที่เหมาะสมในการเก็บ | HSTGo | 55±10 | % RH |
ลักษณะของแผ่น DC
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | ใช้ได้ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ดินเดียว | VSS | - | - | 0 | - | V | |
| โลจิกสตริ่งไฟฟ้า | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| โลจิกวอลเตจของแกน | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ความดันไฟเข้าระดับสูง | HIV | - | - | 0.8 VCI | - | - | V |
| ความดันไฟเข้าระดับต่ํา | VIL | - | - | - | - | 0.2 VCI | V |
| ความดันออกระดับสูง | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ความดันออกระดับต่ํา | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| พลังงานเฉพาะ | PTYP | VCI = 3.0V | - | - | 9 | - | mW |
| โหมดหลับลึก | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| กระแสการทํางานทั่วไป | Iopr_VCI | VCI = 3.0V | - | - | 3.0 | - | mA |
| เวลาอัพเดทภาพ | - | 25 oC | - | - | 3 | - | sec |
|
ปัจจุบันในสภาพนอน |
Islp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า การเก็บข้อมูล RAM |
- |
- |
20 |
uA |
|
|
ปัจจุบันในสภาพหลับลึก |
Idslp_VCI |
DC/DC ปิด ไม่มีนาฬิกา ไม่มีภาระเข้า ข้อมูล RAM ไม่เก็บไว้ |
- |
- |
1 |
5 |
uA |
รายละเอียดออปติก
| สัญลักษณ์ | ปริมาตร | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย |
| R | ความสะท้อนของสีขาว | สีขาว | 30 | 35 | - | % |
| CR | อัตราความแตกต่าง | ภายใน | 8:1 | - | ||
| GN | 2ระดับสีเทา | - | DS+(WS-DS) *n(m-1) | |||
| T ปรับปรุง | เวลาอัพเดทภาพ | ในอุณหภูมิ 25 °C | 3 | - | sec | |
| ชีวิต | ท็อป | 1 หมื่นล้านครั้ง หรือ 5 ปี |

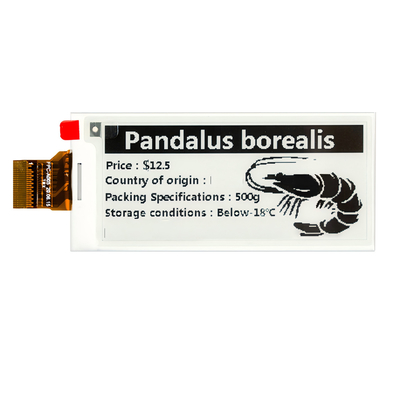

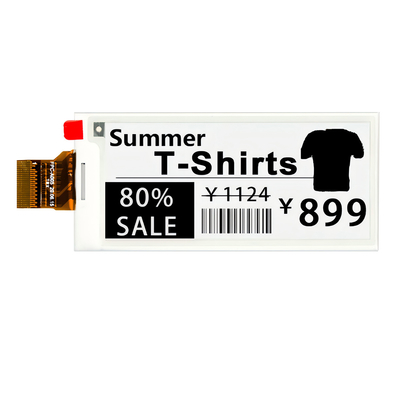

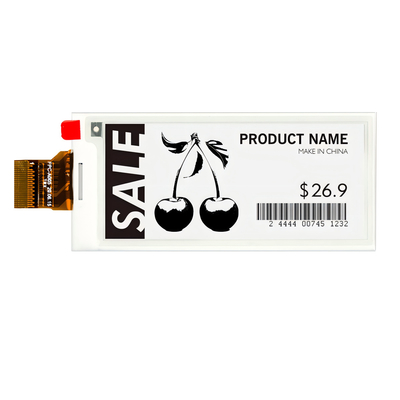

สินค้า Iแม็ก
ติดต่อเรา
อย่าพลาดโอกาสที่จะยกย่องการแสดงสินค้าของคุณด้วย In Stock MCU / SPI 2.9 นิ้ว E-Ink E-Paper Display
ติดต่อเราตอนนี้เพื่อเรียนรู้เพิ่มเติมและทําการสั่งซื้อของคุณ
