รายละเอียดสินค้า:
|
| คําสําคัญ: | 13.3 นิ้ว eDP TFT LCD | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| จอแอลซีดีอินเทอร์เฟซ: | สพป | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม |
| หน้าจอสัมผัส: | ซี.ที.พี | อินเทอร์เฟซ CTP: | USB |
| พื้นที่ทํางาน: | 293.76 x 165.24 (มม.) | อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| การบํารุงผิว: | แมส 25% 3H | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 13.3 ช่องจอ LCD TFT,จอ LCD TFT 1920*1080,จอ LCD HDMI TFT |
||
** ดาวน์โหลดใบข้อมูล **
SFTO1330XC-7119A10CT รายละเอียด.pdf
เกี่ยวกับรายการนี้ 13.3" EDP TFT LCD DisplaySFTO1330XC-7119A10CT
เปิดตัวจอ LCD TFT ขนาด 13.3" EDP ด้วยความละเอียด 1920x1080 จอสัมผัสจุลภาพ HDMI และเทคโนโลยี IPS ด้วยความสว่าง 1000cd/m2
รายละเอียดการแสดง
เทคโนโลยีการแสดง:
ความสามารถของจอสัมผัส:
ตัวเลือกอินเตอร์เฟซ:
ความสว่างและความแตกต่าง
การออกแบบและความทนทาน:
การใช้งาน:
จอ LCD ขนาด 13.3" EDP TFT นี้เป็นตัวเลือกที่ดีสําหรับผู้ที่ต้องการจอความละเอียดสูง ความสว่างสูงที่มีความสามารถในการสัมผัสสําหรับการใช้งานอาชีพและพาณิชย์หลากหลาย
สําหรับข้อมูลเพิ่มเติมหรือขออัตราการเสนอราคา กรุณาติดต่อเรา!
|
ลักษณะ |
ขนาด | 130.3 นิ้ว |
| การแก้ไข | 1920 ((แนวขอบ) x1080 ((แนวตั้ง) | |
| อินเตอร์เฟซ | eDP1.2/2.7Gbps/2สาย | |
| ประเภทเชื่อมต่อ | 20455-030E-76 (I-PEX) | |
| ความลึกของสี | 16.7M | |
| ประเภทเทคโนโลยี | A-si | |
| สเปคการแสดง พิกเซลปิชช์ (มม) | 0.153 x 0153 | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| TP ไดรเวอร์ IC | NC | |
| การรักษาผิว LCD | การเคลือบกันแสงสว่าง: ((3H) | |
| ทิศทางการดู | U/D/L/R:85/85/85/85 | |
| อัตราความแตกต่าง | 1000 ((TYP.) | |
| สายสี | 72% | |
| ความสว่าง ((cd/m2) | 1000 ((TYP.) | |
| การบริโภคพลังงาน |
LCD:1.8 (W) (Max) (White Pattern) |
|
| เลข LED | 50 LEDS | |
| น้ําหนัก (g) | - | |
|
เครื่องจักรกล |
ขอบเขต (W x H x D) (มม) | 307.55 x 185.62 x 4.58 มิลลิเมตร |
| TP พื้นที่มองเห็นของเลนส์ ((มม) | - | |
| LCM (W x H x D) (มม) | 305.19 x 177.69 x 2.58 มิลลิเมตร | |
| พื้นที่ทํางาน LCD ((มม) | 293.76 x 165.24 | |
| พร้อม/ไม่มี TSP | กับ TSP |
ภาพวาดสินค้า
การนิยาม Pin การแสดง
|
สถานี |
สัญลักษณ์ |
หน้าที่ |
|
|
1 |
NC |
ไม่มีการเชื่อมต่อ |
|
|
2 |
H-GND |
ดิน |
|
|
3 |
LAN1 N |
สายเชื่อมสัญญาณที่สมบูรณ์ _ Lane1 |
|
|
4 |
LAN1 P |
true signal link _Lane1 การเชื่อมโยงสัญญาณที่แท้จริง |
|
|
5 |
H-GND |
ดิน |
|
|
6 |
LAN0_N |
สายเชื่อมสัญญาณ _Lane0 |
|
|
7 |
LAN0_P |
true signal link _Lane0 การเชื่อมโยงสัญญาณจริง |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
true signal link _Auxiliary channel สายสัญญาณจริง |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
ดิน |
|
|
12 |
LCD_VCC |
พลังงานไฟฟ้า 3.3V (ประมาณ) |
|
|
13 |
LCD_VCC |
พลังงานไฟฟ้า 3.3V (ประมาณ) |
|
|
14 |
BIST |
เปิดการทดสอบตัวเอง |
|
|
15 |
H_GND |
ดิน |
|
|
16 |
H_GND |
ดิน |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) สัญญาณปิน |
|
|
18 |
BL_GND |
สายด่วนสูง |
|
|
19 |
BL_GND |
สายด่วนสูง |
|
|
20 |
BL_GND |
สายด่วนสูง |
|
|
21 |
BL_GND |
สายด่วนสูง |
|
|
22 |
BL EN |
ไฟหลังเปิด / ปิด ปินควบคุม |
|
|
23 |
BL PWM |
ไฟหลัง PWM Dimming |
|
|
24 |
NC |
ไม่มีการเชื่อมต่อ |
|
|
25 |
NC |
ไม่มีการเชื่อมต่อ |
|
|
26 |
BL PWR |
พลังงานไฟหลัง |
|
|
27 |
BL PWR |
พลังงานไฟหลัง |
|
|
28 |
BL PWR |
พลังงานไฟหลัง |
|
|
29 |
BL PWR |
พลังงานไฟหลัง |
|
|
30 |
NC |
ไม่มีการเชื่อมต่อ |
|
PCAB USB Pin คํานิยาม
1 VCC
2 USB-
3 USB+
4 GND
รายละเอียดไฟฟ้า
|
ปริมาตร |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
ความเห็น |
|
|
ความสว่างของพื้นผิว |
800 | 1000 | cd/m2 | |||
|
ความดันไฟฟ้า |
VDD |
3.0 |
3.3 |
V |
หมายเหตุ 1 |
|
|
ความดันกระแสกระแสที่ได้รับอนุญาต |
VRF |
- |
- |
100 |
mV |
ที่ VDD = 3.3V |
|
กระแสไฟฟ้า |
IDD |
- |
- |
mA |
หมายเหตุ 1 |
|
|
ความดันไฟเข้าต่าง |
VID |
- |
1320 |
mV |
||
|
การบริโภคพลังงาน |
0.9 |
|
W |
หมายเหตุ 1 |
||
|
- |
4 |
- |
W |
หมายเหตุ 2 |
||
|
- |
4.9 |
- |
W |
|||

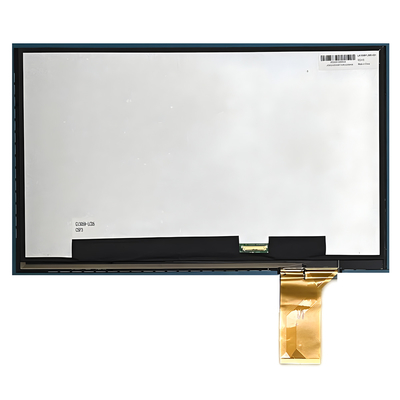

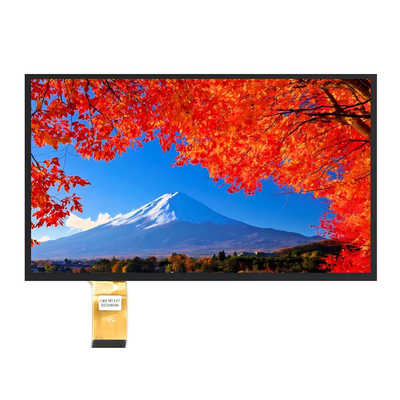

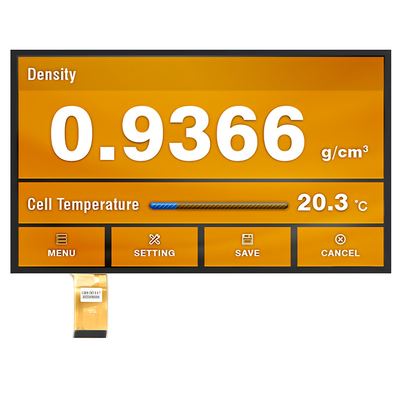

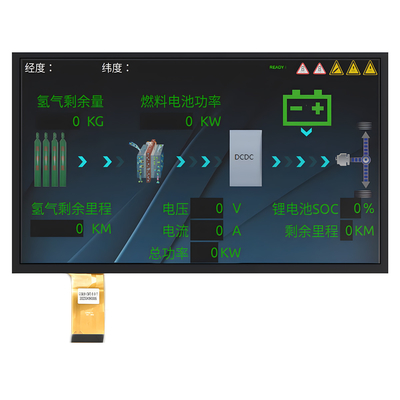

ภาพสินค้า
