รายละเอียดสินค้า:
|
| สินค้า: | 4 นิ้ว LCD TFT วงกลม | การแก้ไข: | 720x720 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | หน้าจอสัมผัส: | ไม่ CTP เป็นทางเลือก |
| ดูทิศทาง: | IPS (80/80/80/80) | หมายเลขพิน: | 30 พิน |
| ขนาดโมดูล: | 107.60(ส) *111.87(วี)*3.83(ท) | พื้นที่ทํางาน: | เส้นผ่านศูนย์กลาง 101.52 (มม.) |
| ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) | อุณหภูมิในการทำงาน: | -30°C ถึง +85°C |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | จอ LCD TFT ระดับรถยนต์,1000 นิต TFT LCD Display,720 X 720 จุดรอบ TFT LCD |
||
**ดาวน์โหลดตารางข้อมูล**
SFTO400XC-7095A3N รายละเอียด ((1000Nits).pdf
FL7707N_DS_V0.2_20230324_ลูกค้า.pdf
เกี่ยวกับสินค้านี้SFTO400XC-7095A3N
นําเสนอจอ LCD 4 นิ้วทรงกลม ที่มีความสามารถสูง มีความละเอียด 720 x 720 พิกเซลจอแสดงภาพนี้ใช้อินเตอร์เฟซ MIPI ที่ก้าวหน้าสําหรับการเชื่อมต่อที่เรียบร้อยและการส่งข้อมูลความเร็วสูงจอที่ทันสมัยนี้ มีความสว่างที่น่าประทับใจถึง 1000 นิต ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานในรถยนต์และความน่าเชื่อถือในสภาพการขับขี่ที่หลากหลาย.
ลักษณะสําคัญ:
ความละเอียดสูง:
การออกแบบจอกลม:
ความสว่างสูง (1000 นิต):
อินเตอร์เฟซ MIPI:
มุมมองที่กว้าง
การบริโภคพลังงานต่ํา:
การใช้งาน:
สรุป
ส่งผลิตภัณฑ์ของคุณสูงขึ้น ด้วยจอ LCD 4 นิ้ว 720 x 720 จุดกลม TFT ของเราและการออกแบบที่นวัตกรรมรวมกันเพื่อให้ประสบการณ์ทางสายตาที่พิเศษที่ปรับปรุงเพื่อตอบสนองความต้องการของอุตสาหกรรมที่หลากหลายไม่ว่าจะเป็นการพัฒนาเกจเกจใหม่ หรือปรับปรุงเครื่องมือที่มีอยู่หน้าจอนี้เป็นตัวเลือกที่สมบูรณ์แบบ สําหรับคนที่ต้องการผลงาน ความสวยงาม และประสิทธิภาพ
ลักษณะ
| ข้อมูลทั่วไป | เนื้อหา |
| ขนาดจอ LCD (ขั้ว) | 4 นิ้วรอบ TFT |
| โมดูลโครงสร้าง | จอ TFT |
| ประเภทจอ LCD | TFT / TRANSMISSIVE |
| โหมดจอ LCD | ปกติเป็นสีดํา |
| ทิศทางการดูที่แนะนํา | IPS ทุกมุมมอง |
| ขนาดโมดูล (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| พื้นที่ทํางาน (W × H) | 101.52 มิลลิเมตร กว้าง |
| จํานวนพิกเซล (ความละเอียด) | 720RGB×720 พิกเซล |
| ประเภทอินเตอร์เฟซโมดูล | อินเตอร์เฟซ MIPI |
| อุณหภูมิการทํางาน | -30°C ถึง +80°C |
| ความสว่างของพื้นผิว | 1000 cd/m2 |
| เลขสี | 16.7M |
| ประเภทไฟหลัง | LED ขาว |
การวาดลวดลายกลไก
การนิยาม Pin
| ไม่ | PIN | คําอธิบาย |
| 1 | LEDA | แอนอด LED |
| 2 | LEDK1 | แคทโดด LED |
| 3 | LEDK2 | แคทโดด LED |
| 4 | VCI | พลังงานไฟฟ้า 2.8 ~ 3.3V |
| 5 | IOVCC | พลังงาน 1.8V-2.0V |
| 6 | กําหนดใหม่ | สัญญาณการรีเซ็ต LCM |
| 7 | TE | ผลลัพธ์การฉีกขาด |
| 8 | PWM | การออกความถี่ PWM สําหรับการควบคุมเครื่องขับ LCD |
| 9 | GND | ดิน |
| 10 | D0P | สัญญาณข้อมูล DSI-D0+ |
| 11 | D0N | DSI-D0- สัญญาณข้อมูล |
| 12 | GND | ดิน |
| 13 | D1P | สัญญาณข้อมูล DSI-D1+ |
| 14 | D1N | DSI-D1- สัญญาณข้อมูล |
| 15 | GND | ดิน |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-นาฬิกา |
| 18 | GND | ดิน |
| 19 | D2P | สัญญาณข้อมูล DSI-D2+ |
| 20 | D2N | สัญญาณข้อมูล DSI-D2 |
| 21 | GND | ดิน |
| 22 | D3P | สัญญาณข้อมูล DSI-D3+ |
| 23 | D3N | DSI-D4 สัญญาณข้อมูล |
| 24 | GND | ดิน |
| 25 | TP_INT | กดตัด |
| 26 | TP_SDA | สัญญาณข้อมูล IIC |
| 27 | TP_SCL | การสัมผัสสัญญาณ IIC Clock |
| 28 | TP_RESET | การสัมผัสสัญญาณรีเซ็ต |
| 29 | TP_VCI | การสัมผัส การให้พลังงาน |
| 30 | TP_IOVCC | การสัมผัส การให้พลังงาน |
|
รายการ |
สัญลักษณ์ |
มูลค่า |
หน่วย |
|
ความดันไฟฟ้าสําหรับโลจิก |
VDD |
0.3~36 |
V |
|
ความดันการเข้า |
ไวน์ |
VDD + 03 |
V |
|
อุณหภูมิการทํางาน |
ท็อป |
-30 ถึง 80 |
°C |
|
อุณหภูมิการเก็บรักษา |
Tstg |
-30 ถึง 80 |
°C |
คุณสมบัติไฟฟ้า
|
รายการ |
สัญลักษณ์ |
นาที |
ประเภท |
แม็กซ์ |
หน่วย |
สภาพการทดสอบ |
|
โลตติจ์ทํางาน |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
กระแสไฟฟ้า |
IDD |
- |
- |
30 |
mA |
VDD = 2.8V, Ta = 25 °C |
|
ความดันการเข้า |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
กระแสการรั่วไหลทางเข้า |
IIL |
- 1 คน0 |
- |
1.0 |
mA |
VIN=VDD หรือ VSS |
ไฟหลังขับรถ
|
รายการ |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
|
กระแสไฟฟ้าต่อ |
IF |
-- |
180 |
- |
mA |
|
โฟลเตจด้านหน้า |
VF |
14 |
15 |
16.3 |
V |
|
โหมดการเชื่อมต่อ |
P |
-- |
5S2P |
-- |
|
|
จํานวน LED |
/ |
|
10 |
|
pcs |
|
ระยะเวลาใช้งาน LED |
|
30000 |
40000 |
|
ชั่วโมง |
คุณสมบัติทางแสง
|
รายการ |
สัญลักษณ์ |
สภาพ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
|
มุมมอง |
θT |
CR?? 10 |
|
85 |
- |
ปริญญา |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
อัตราความแตกต่าง |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
เวลาตอบสนอง |
น้ํามัน |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
ความเหมือนกัน |
ยู |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
ความสว่าง |
L |
- |
850 |
1000 |
- |
cd/m2 |

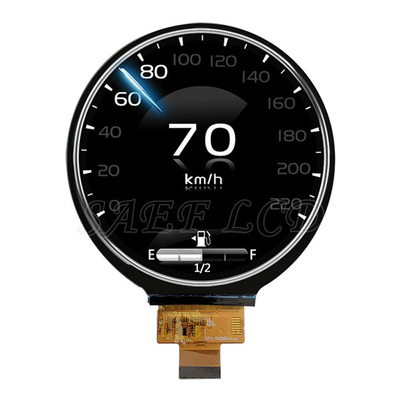

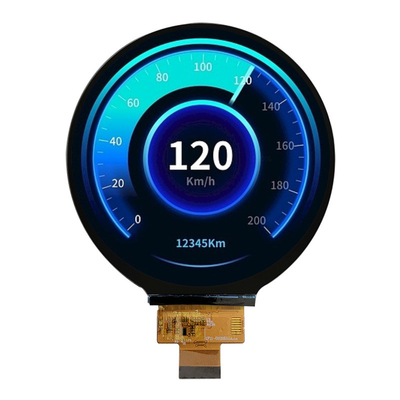

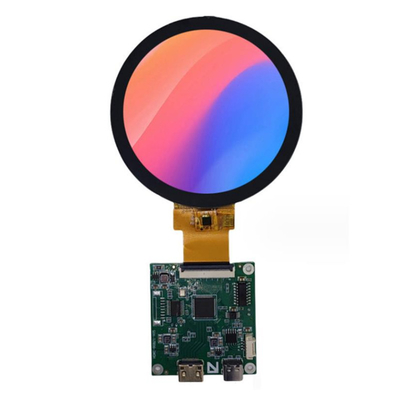

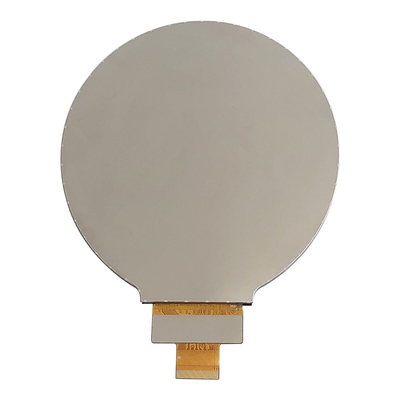

ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
